高精度u-blox ZED-F9P定位模块结构

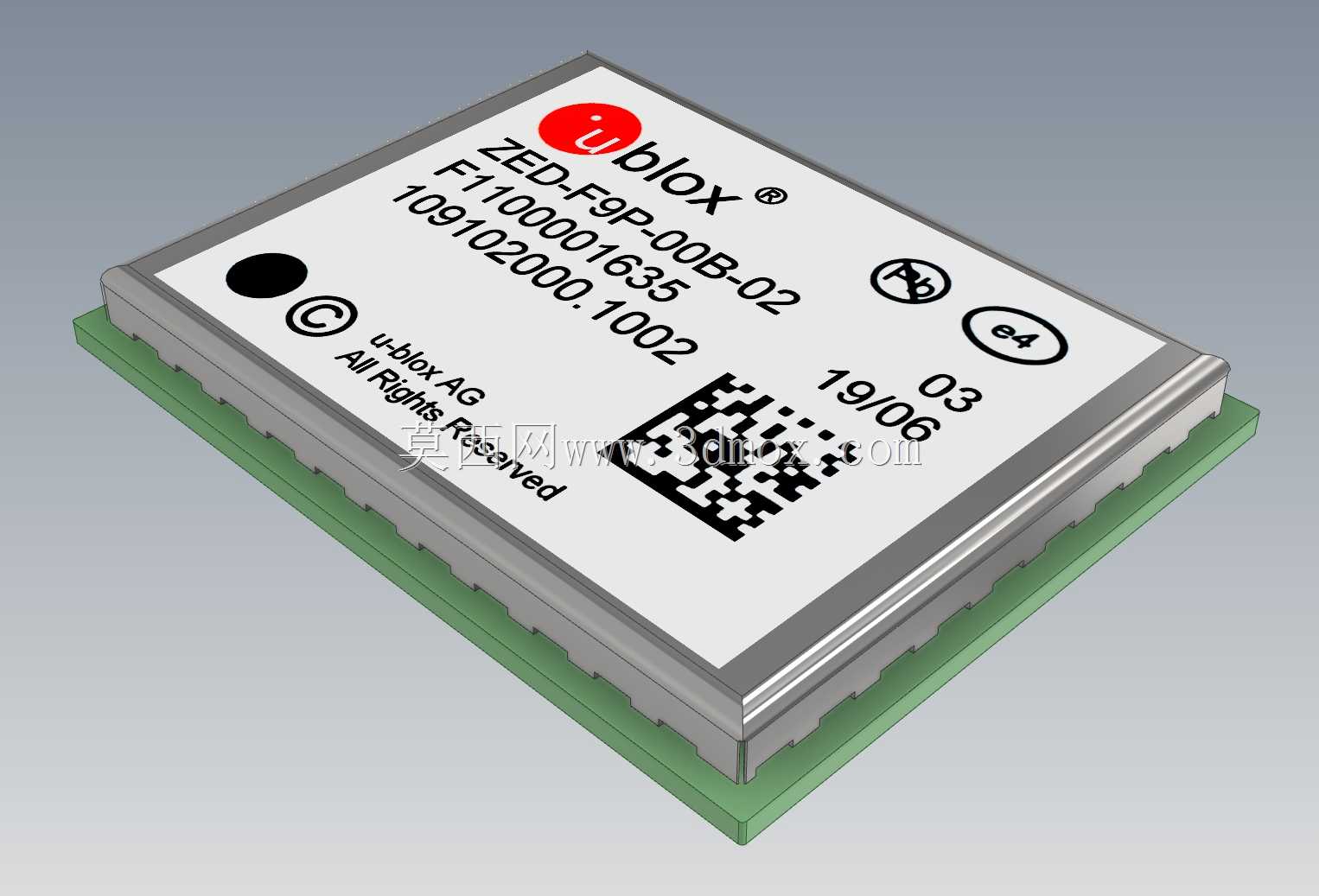

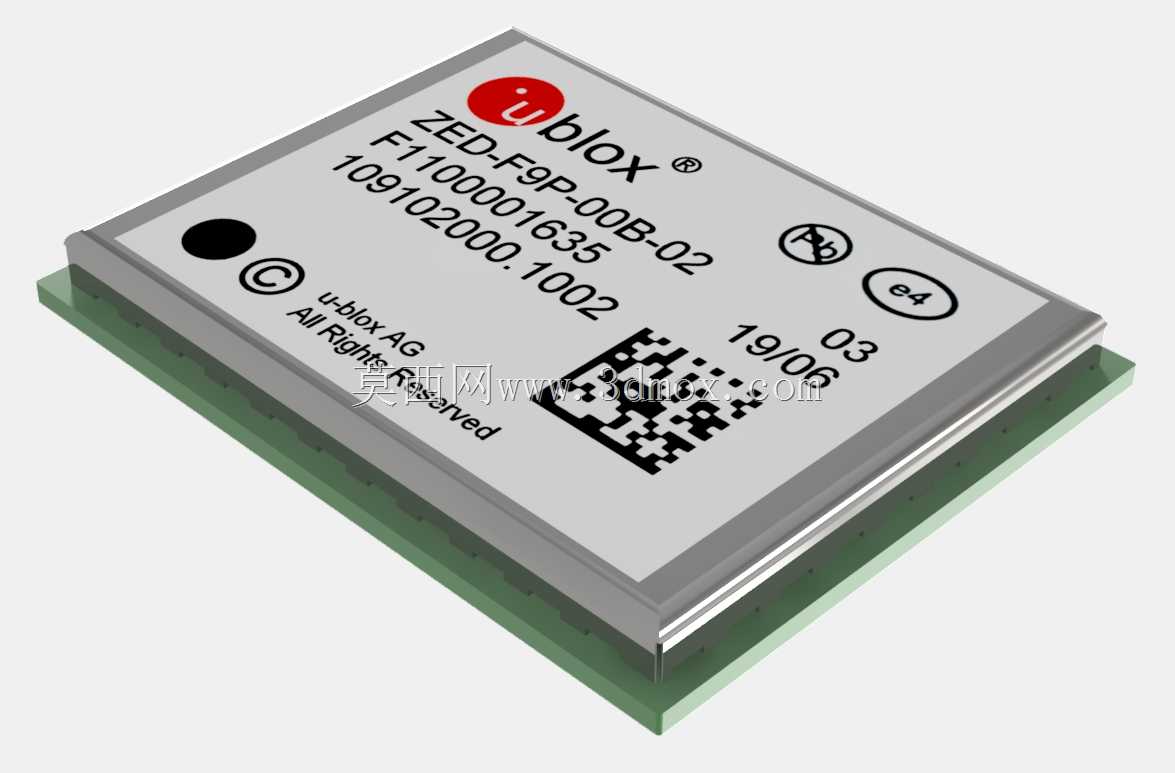

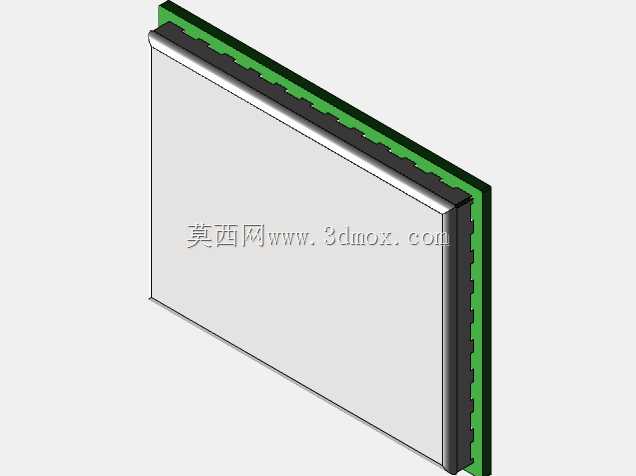

做高精度定位相关设备集成时，这类多频RTK定位模块是绕不开的核心器件，本次还原的结构完全贴合量产实物的安装与尺寸边界，能直接给集成设计做参考。从实际应用场景看，这款模块覆盖的领域极广，做自动驾驶车载定位单元时，它能提供厘米级的定位输出，支撑车道级导航与车辆控制的位置基准；在测绘手持设备、无人机航测飞控里，它可以作为主定位源输出高刷新率的位置与时间信息；甚至在精准农业的农机自动驾驶、工程机械的施工作业定位中，这类模块也能在复杂遮挡环境下保持稳定的定位解算。从功能特性来看，这款模块支持多星座多频点信号接收，能同时跟踪GPS、北斗、GLONASS、Galileo等多个卫星导航系统的信号，内置RTK解算引擎，不需要额外的解算单元就能输出高精度定位结果，还具备抗多径干扰的设计，在城市峡谷、树荫遮挡这类弱信号场景下也能维持较高的定位可用性。做结构设计的时候，首先要考虑的是模块的安装边界，这款模块采用表贴封装形式，底部的焊盘布局完全按照量产器件的规格还原，周边预留的屏蔽罩焊接位置、射频输入端口的避让空间都做了精准复刻，模块顶面的标识区域、二维码丝印位置都和实物保持一致，方便在结构评审时确认装配后的视觉与干涉情况。外形尺寸上严格遵循器件手册的标称值，长宽厚的公差控制在建模允许的误差范围内，模块底部的绿色PCB基板边缘、金属屏蔽罩的折边高度都做了细节还原，设计时特意考虑了集成时的周边器件避让：模块射频输入端周边要预留足够的净空区，避免金属器件遮挡信号路径，底部焊盘对应的PCB布局区域不能布置过高的元器件，防止焊接时出现干涉。另外模块顶面的认证标识、型号丝印的位置都做了对应还原，在做整机外壳的开窗设计时，可以直接参考这个模型确认标识的可视区域，不需要反复对照实物测量调整。对于做定位终端集成的结构工程师来说，这个模型可以直接导入装配体中，用来校验模块与主板、外壳、天线馈线的空间干涉，提前确认安装定位柱的位置、固定方式的可行性，避免开模后才发现装配冲突的问题，也能在方案阶段就给硬件工程师提供结构边界参考，协同优化主板的器件布局，减少后期改板的次数。
