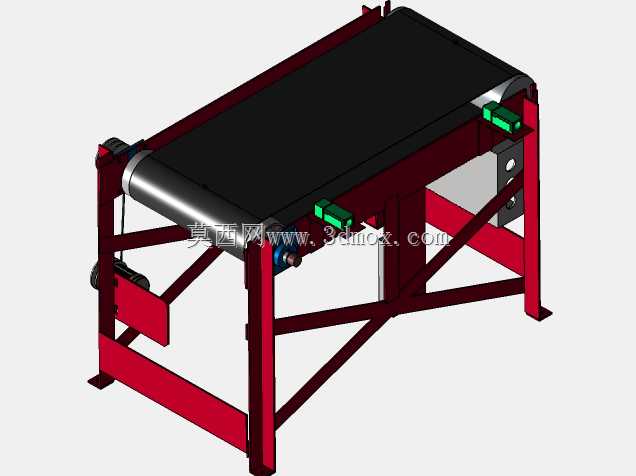

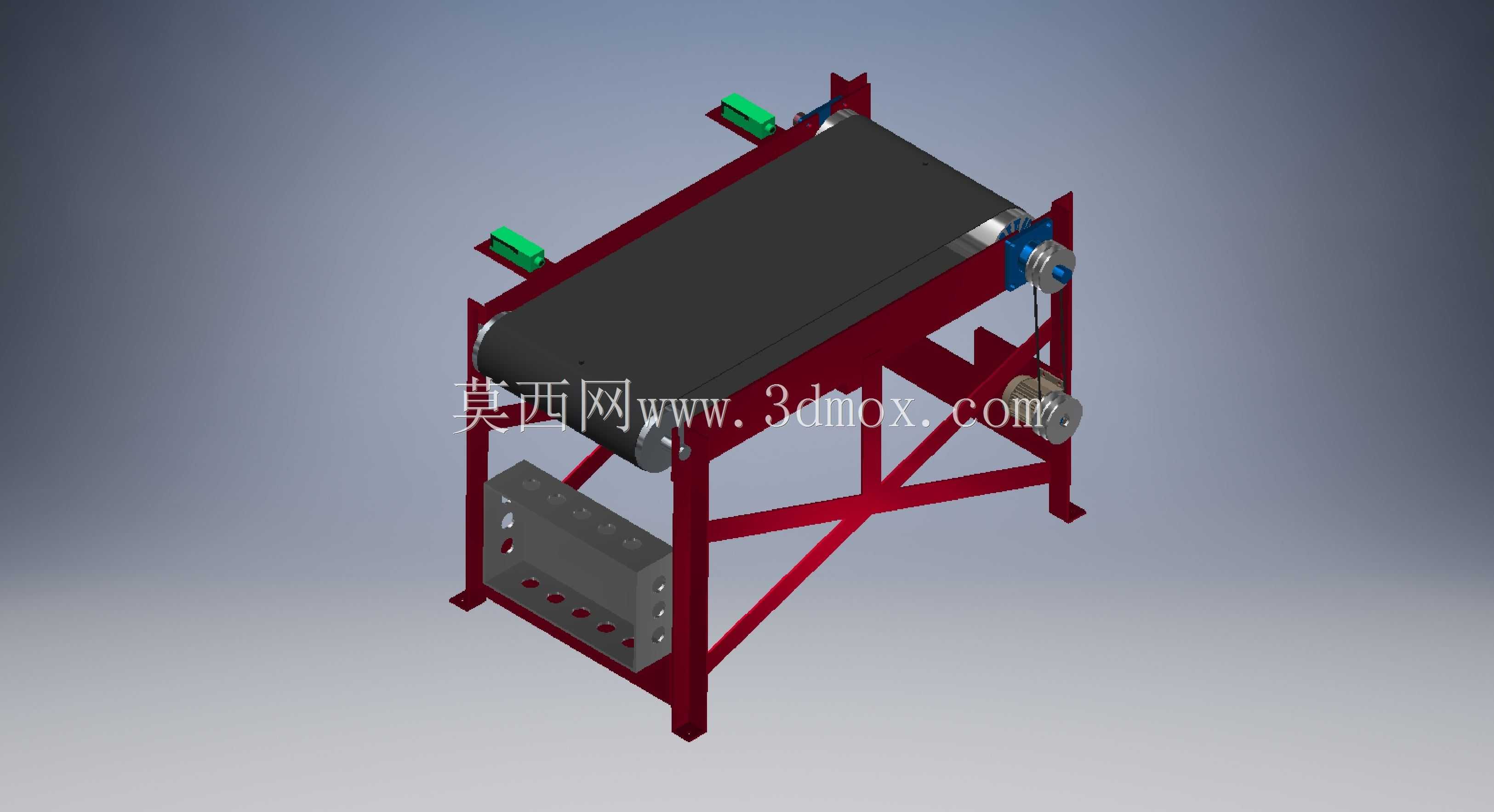

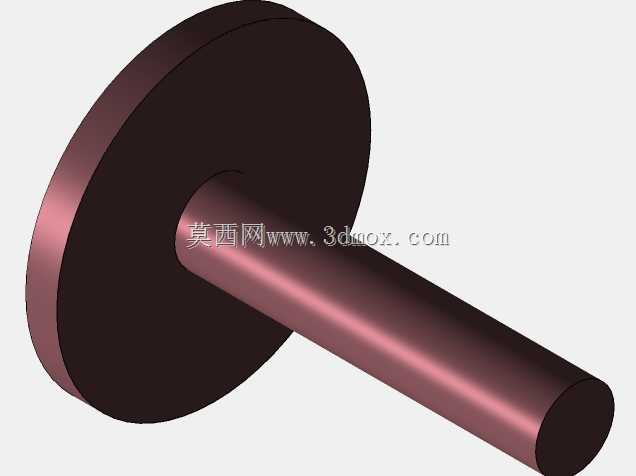

带机架支撑的皮带式对流输送设备结构

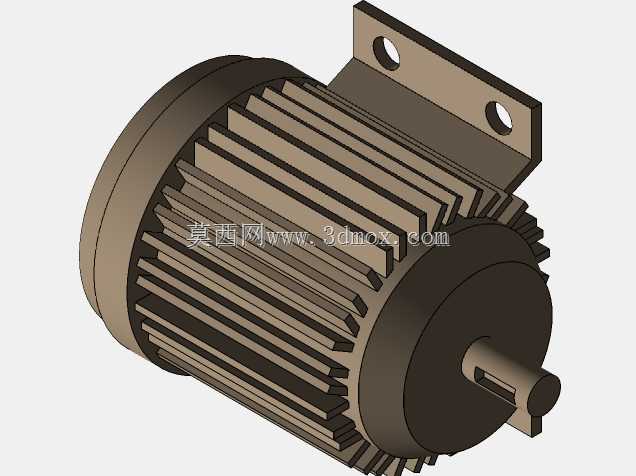

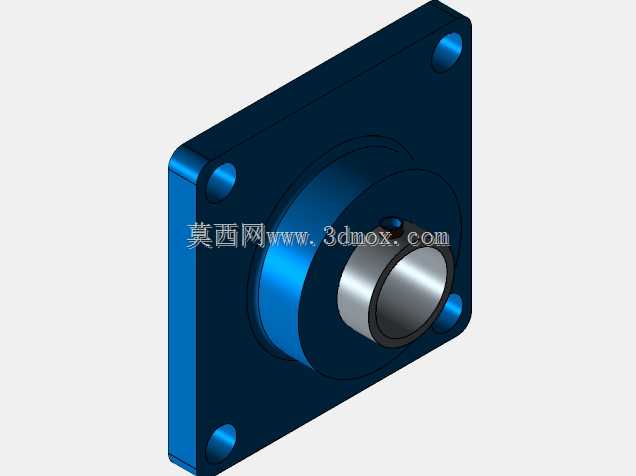

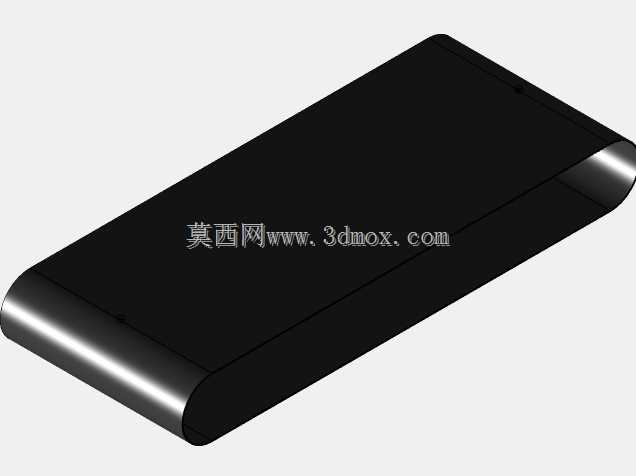

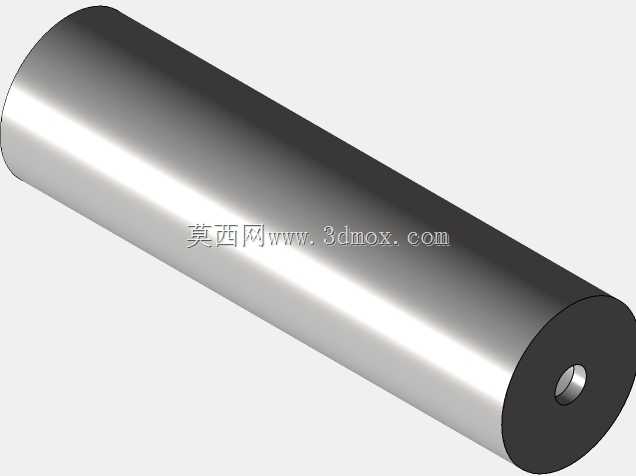

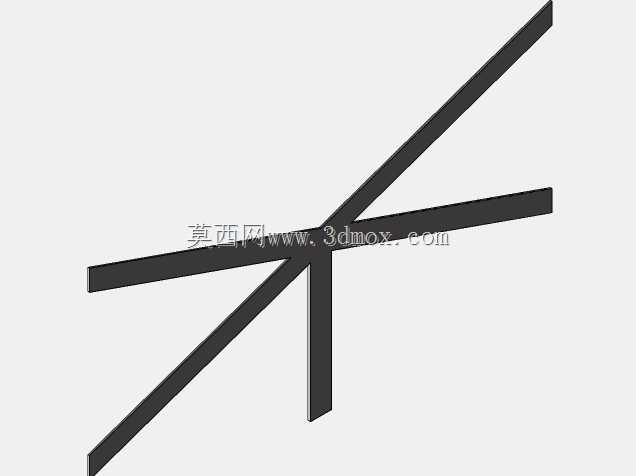

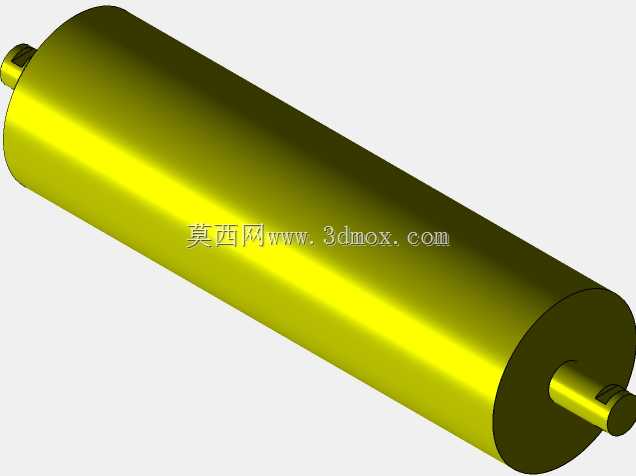

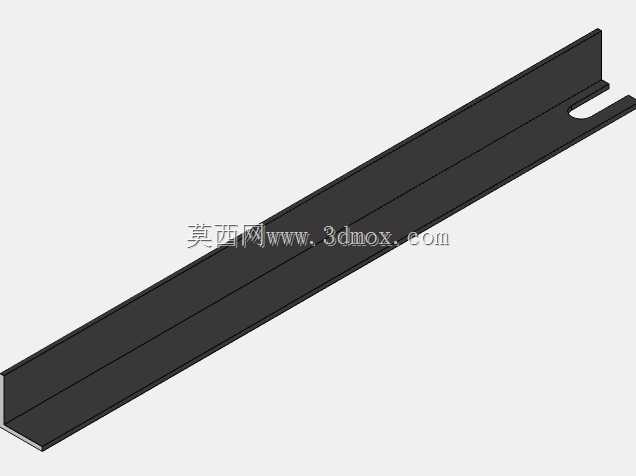

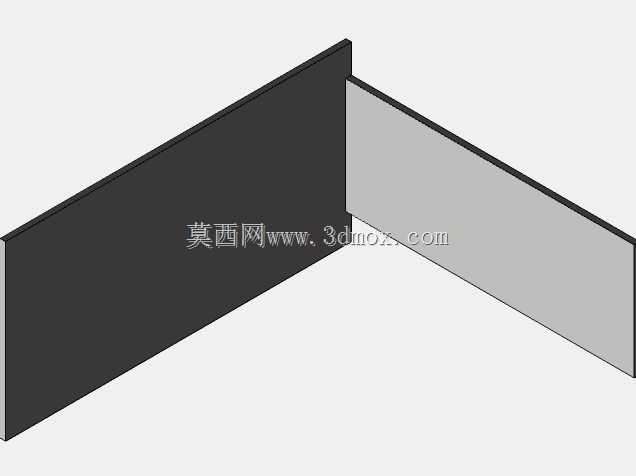

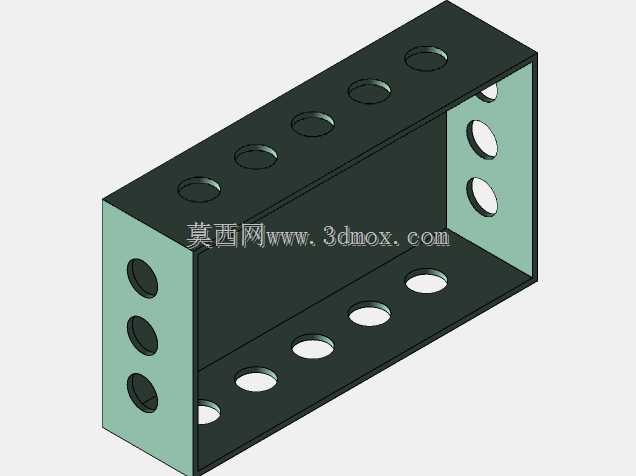

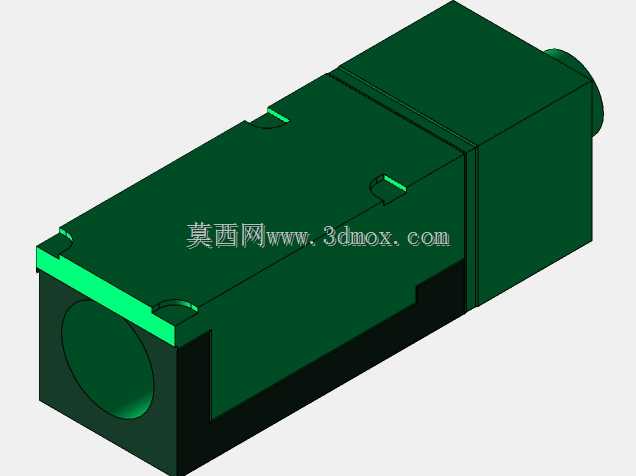

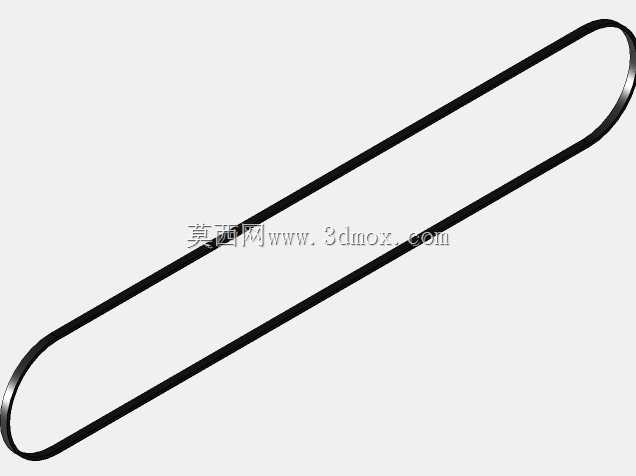

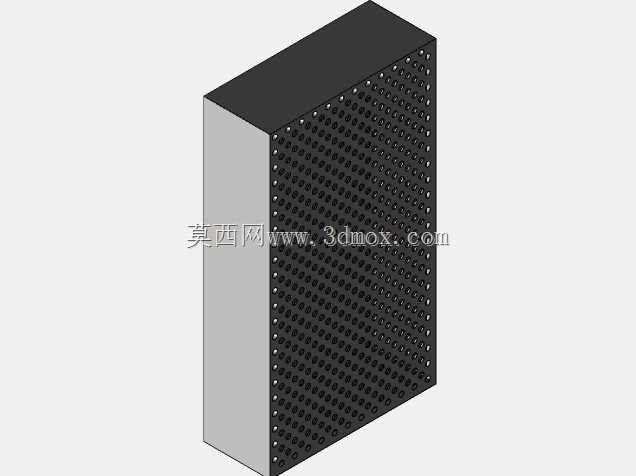

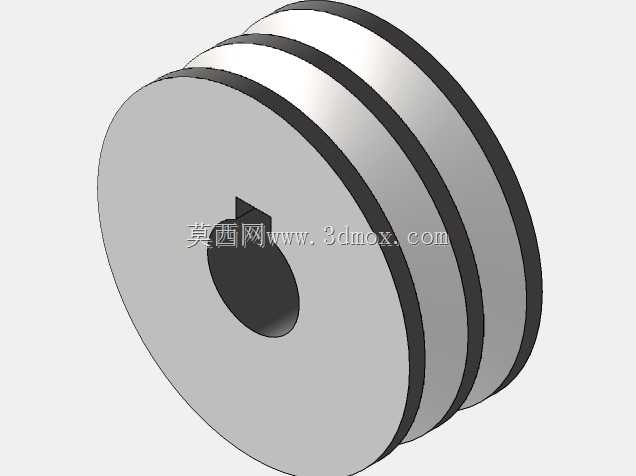

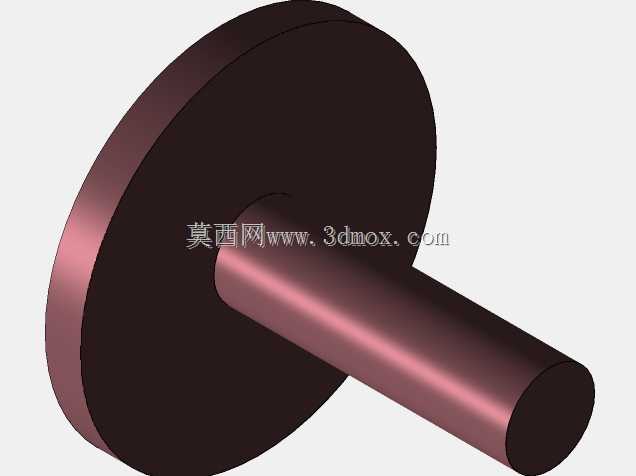

该设备属于散料与轻型工件连续输送类机械结构，核心功能是通过皮带的匀速循环运动，实现加工工序间的物料水平转运，常见于电子零部件装配线、小型五金件加工车间、食品包装前段输送等场景，可衔接冲床出料端、检测工位、包装工位，替代人工往复搬运，降低工序间物料转运的人力损耗，同时保证物料输送节拍稳定，匹配整线的生产节奏。从结构设计逻辑来看，整体采用方管焊接的斜撑式机架作为承载基础，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在水泥地面，也可搭配减震脚垫调整水平度，安装时需保证两侧机架的平行度公差控制在1mm/米范围内，避免皮带运行时出现跑偏蹭边的问题。机架上部的主动辊与从动辊分别布置在两端，主动辊端通过联轴器与驱动电机直连，省去了额外的链传动结构，减少了传动环节的功率损耗，从动辊端配置了张紧调节结构，通过两侧的调节螺栓可调整辊子的前后位置，实现皮带张紧度的微调，适配不同拉伸率的皮带材质，张紧行程预留了50mm的调节量，可覆盖常规PVC皮带、橡胶皮带的长期拉伸变形补偿需求。皮带下方设置了多组平行布置的托辊，托辊两端通过带座轴承固定在机架横梁上，可承受输送过程中物料的垂直载荷，避免皮带中部因承重出现下凹变形，托辊的外圆跳动公差控制在0.2mm以内，保证皮带运行时的平稳性，减少运行过程中的振动与噪音。设备两侧还设置了可调式挡边结构，可根据输送物料的宽度调整挡边间距，防止物料在输送过程中从皮带两侧掉落，挡边采用折弯钢板制作，边缘做了圆角钝化处理，避免刮蹭操作人员或划伤物料表面。从安装边界来看，设备整体宽度控制在600mm区间，长度适配1200mm的输送行程，整体高度可根据对接工位的高度调整机架支腿长度，常规配置下设备上表面距地面高度为750mm，符合人工操作工位的人机工程学高度，若需对接自动化设备进料口，可通过调整支腿安装孔位实现±100mm的高度调节。驱动电机采用卧式安装方式固定在机架侧方的电机安装板上，安装板开有长条形调节孔，可调整电机位置保证联轴器的同轴度，降低电机运行时的径向载荷，延长轴承使用寿命。设备的传动端设置了安全防护罩，将联轴器、辊子轴端等旋转部件完全封闭，避免操作人员衣物或工具卷入旋转部位，满足车间设备的安全防护要求。整体结构没有冗余设计，所有承载部件均通过受力校核，方管机架的壁厚选型满足15kg/米的线载荷输送需求，可覆盖绝大多数轻型加工场景的输送要求，建模时所有配合面均预留了合理的安装间隙，焊接件的焊缝位置做了工艺避让，方便实际加工时的焊接作业与后续的表面喷涂处理。
