小型舵机SG90高精度三维结构建模

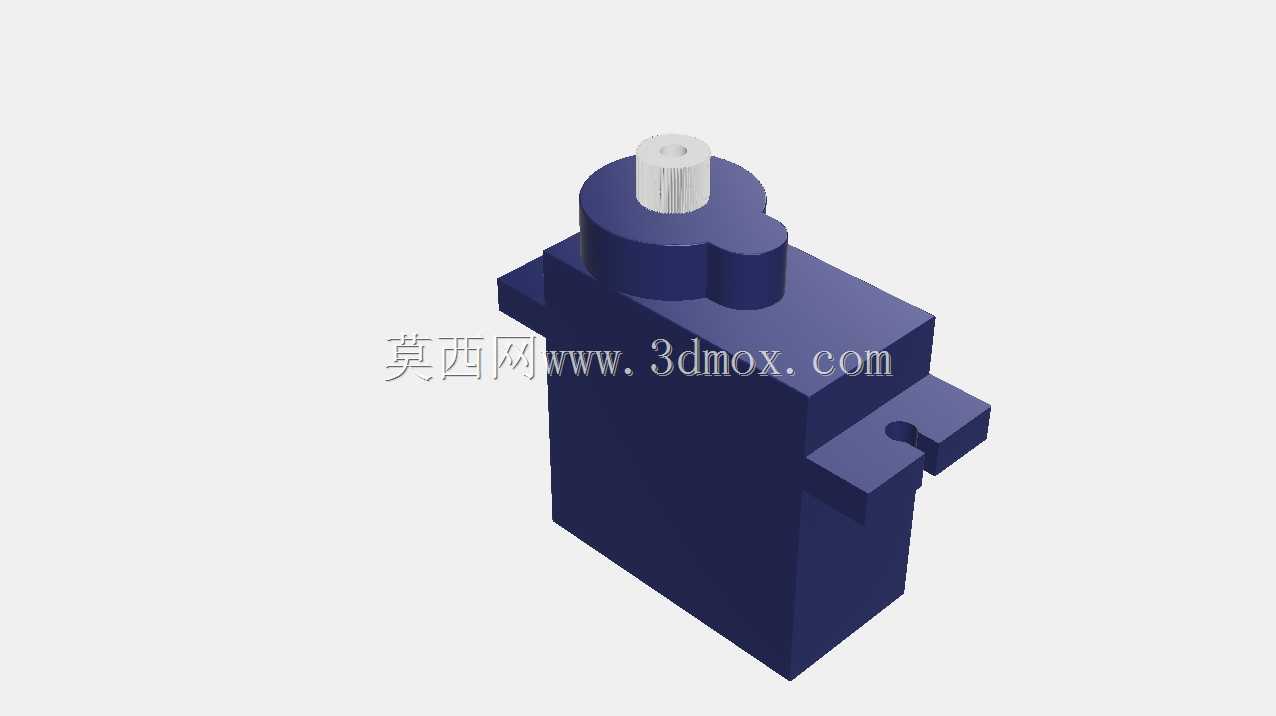

做小型自动化项目、航模或者教学演示装置的结构设计时，SG90这类微型伺服是绕不开的基础执行件，很多刚接触结构选型的工程师容易忽略它的安装边界细节，最后打样回来才发现舵机和周边结构干涉，或者输出轴的连接位对不上，返工调整支架耽误项目进度。这个三维模型还原了SG90的完整外形结构，从顶部的输出齿轴、侧面的安装凸耳到底部的壳体轮廓都做了精准复刻，能直接导入装配体里做干涉检查，不用再对着二维图纸反复核对尺寸。

从实际应用场景来看，这类微型舵机常用在小型机械臂关节、航模舵面控制、智能小车转向机构、桌面自动化小装置的点位驱动上，它的输出扭矩刚好适配轻负载的往复摆动工况，不需要额外搭配减速箱就能直接输出可控角度的转动，控制逻辑也相对简单，给对应占空比的PWM信号就能转到指定角度，对入门级项目和教学实验来说适配性很强。

设计这个模型的时候，首先还原了壳体的注塑件特征，主体外壳的拔模斜度、顶部轴座的凸台结构、两侧带安装孔的固定耳都按照实物的装配公差做了还原，安装孔的中心距、孔径尺寸都匹配常用的M2自攻螺丝规格，结构工程师在做安装支架设计的时候，可以直接在模型里提取安装面的尺寸参数，不用反复测量实物。输出轴的齿形部分也做了细节还原，配套常用的塑料舵盘的啮合尺寸完全匹配，做输出端连接件设计的时候，可以直接对齐轴的齿形特征做配合，避免出现舵盘装不进去或者间隙过大的问题。

需要注意的是，这类微型舵机的安装空间要预留出线位的位置，模型里也还原了出线端的位置和线材的最小弯曲半径，在做整体结构布局的时候，要避免出线位置被其他结构件挤压，防止线材破损导致信号或者供电异常。另外舵机的摆动角度范围是0到180度，在做周边结构设计的时候，要预留出输出轴带舵盘摆动的全行程空间，不能在极限角度位置设置结构挡边，不然会导致舵机堵转，长时间堵转不仅会烧坏舵机内部的驱动电路，还可能导致整个机构卡滞失效。

很多新手做设计的时候容易忽略舵机本体的高度尺寸，把安装板的位置设得太靠上，最后导致舵机顶部的轴座和上层结构干涉，这个模型把各个方向的外形边界都做了精准还原，导入装配体之后就能直接做静态干涉检查，提前调整安装位的间距，减少打样后的修改成本。另外壳体侧面的定位凸台特征也做了还原，做嵌入式安装的时候，可以直接用这个凸台做定位，不用额外设计定位柱，能简化安装支架的结构，减少加工工序。
