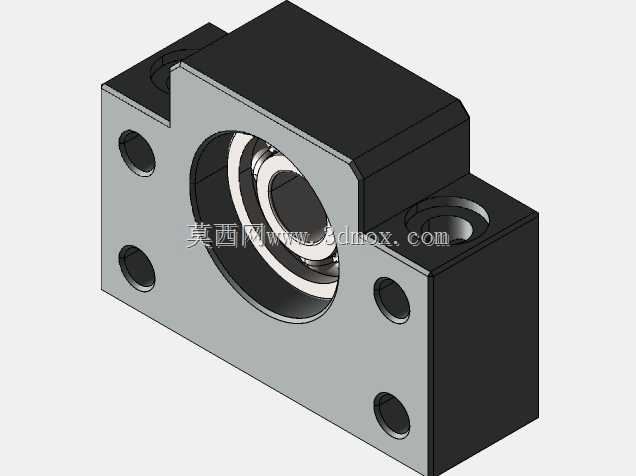

BF型滚珠丝杠支撑固定座结构设计

在自动化传动模组、数控进给轴、精密滑台这类需要直线往复运动的设备结构里，滚珠丝杠的支撑端固定件是直接影响传动精度、运行稳定性的核心配套零件，这款支撑座就是针对丝杠固定侧安装需求设计的一体式支撑结构。从实际设备装配的场景来看，这类支撑座多用于中小型数控设备的X/Y/Z轴进给端、线性模组的端部固定位置，也会配套在点胶机、螺丝锁付设备、小型检测平台的传动结构中，承担丝杠径向承载与轴向限位的作用，避免丝杠运转过程中出现径向跳动、轴向窜动的问题，保障滚珠丝杠副的传动精度保持在设计公差范围内。

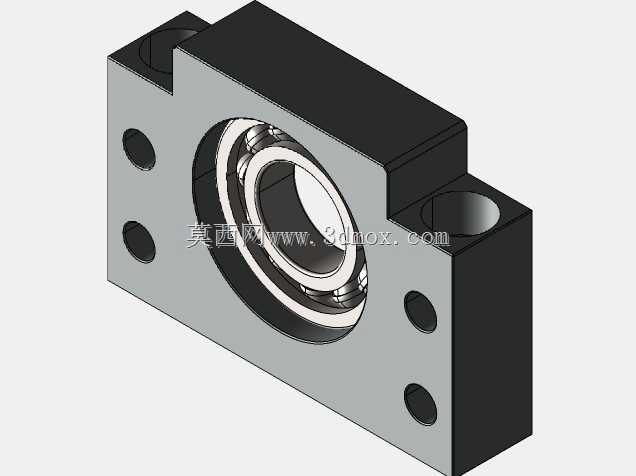

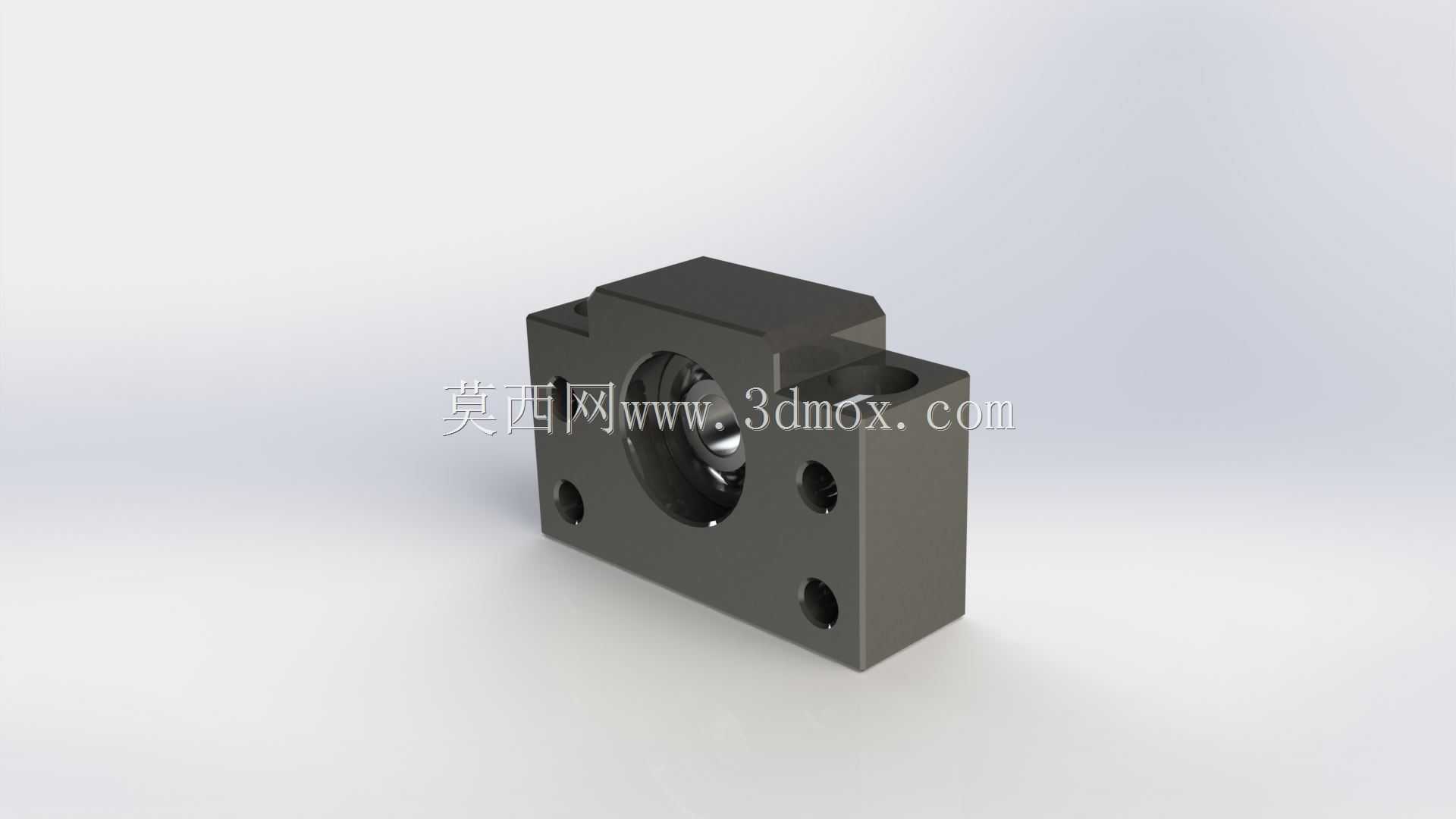

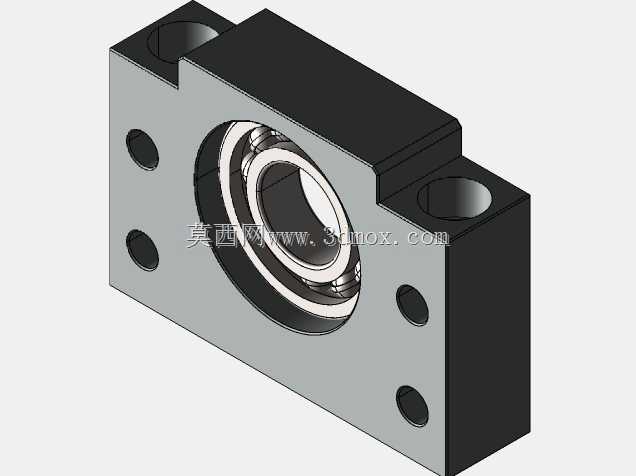

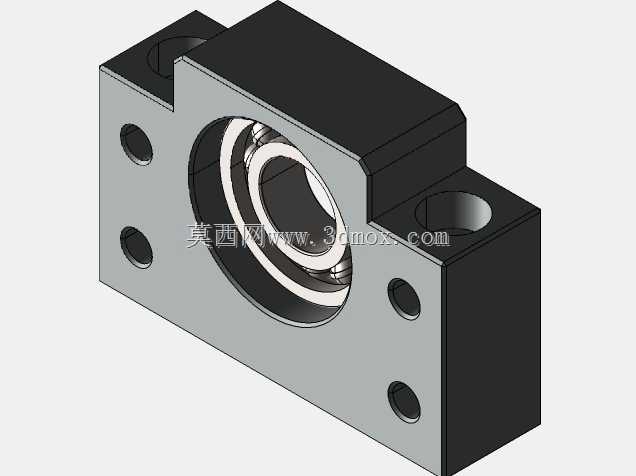

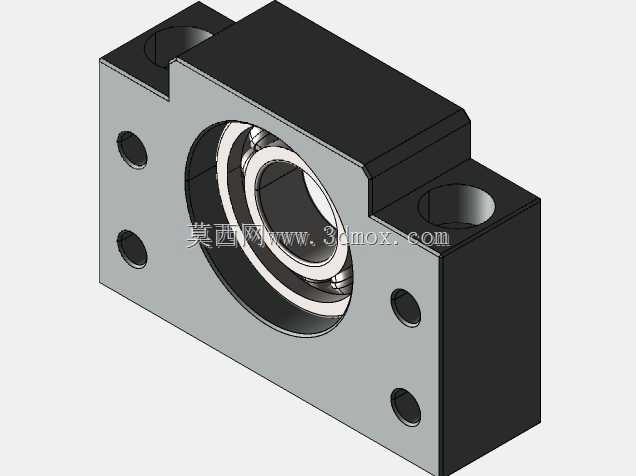

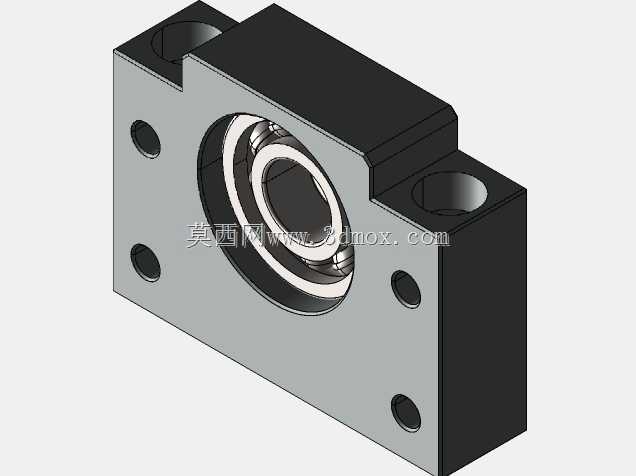

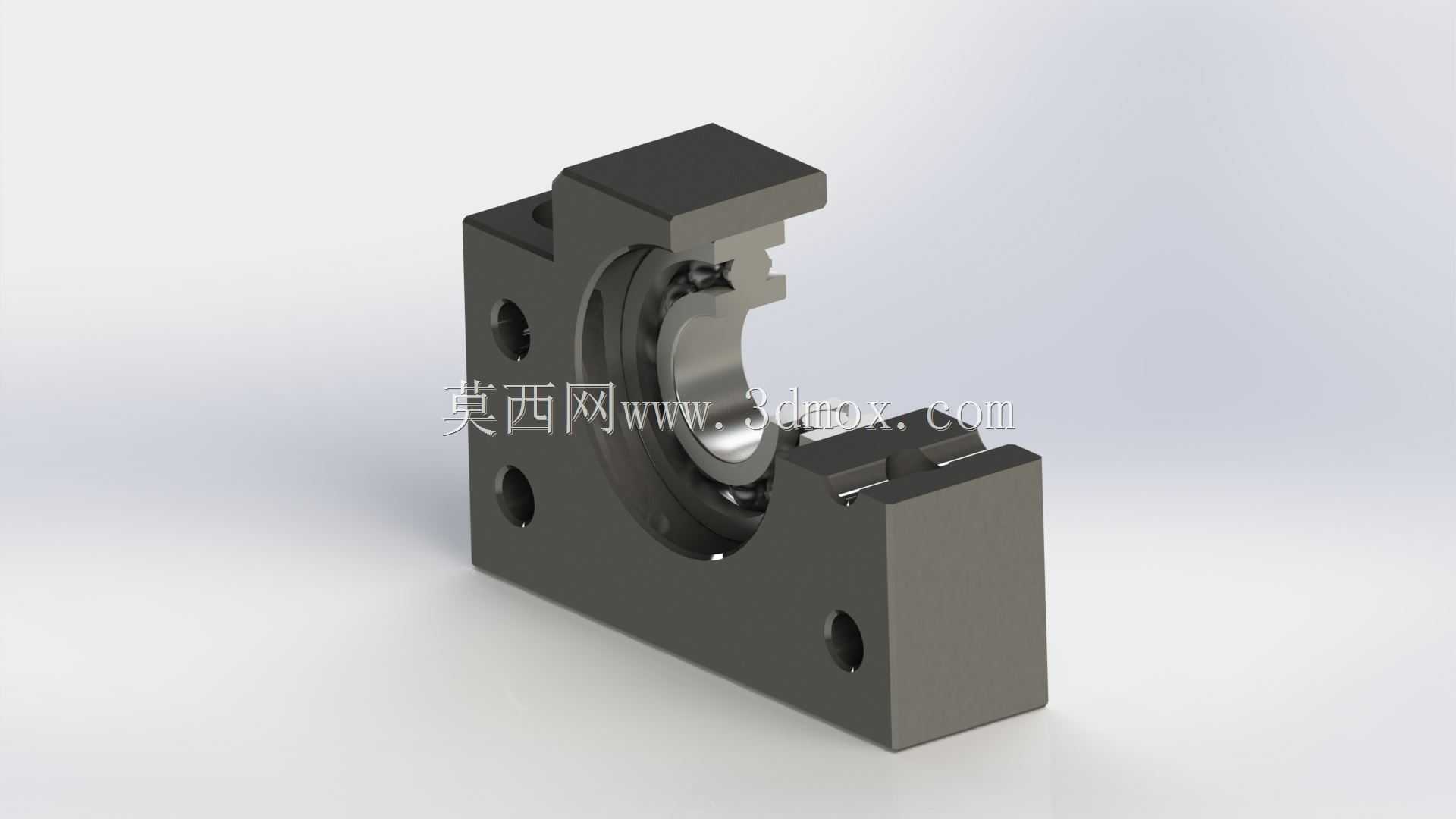

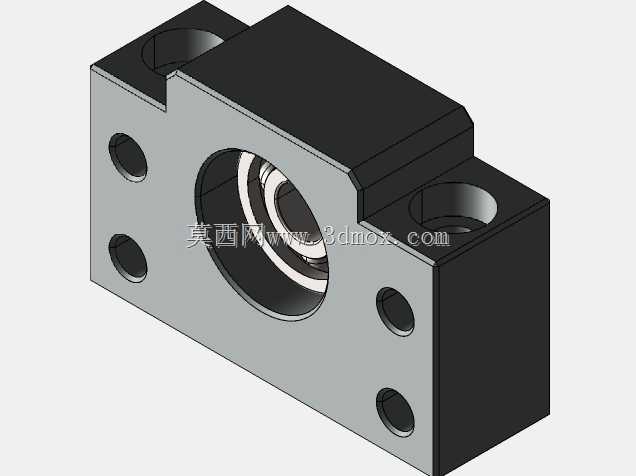

从结构设计思路来看，这款支撑座采用一体式方块式本体结构，本体上直接加工出轴承安装沉孔，可直接适配对应规格的角接触球轴承，依靠轴承内圈与丝杠轴端的轴肩配合、外圈与座体孔的过盈定位实现预紧安装，不需要额外加工轴承安装位，能大幅降低设备厂商的机加工装配工作量。座体的安装面做了铣平处理，保证和设备安装基面的贴合度，四个分布在本体边角的沉头安装孔，可直接通过内六角螺钉将座体固定在设备安装板上，安装孔的位置公差经过匹配设计，能兼容同规格丝杠支撑座的通用安装尺寸，方便设备维护时的配件替换。座体侧面预留的注油孔位，可在设备定期维护时直接向内部轴承加注润滑脂，不需要拆解支撑座就能完成保养操作，适配工业设备长期连续运转的维护需求。

从安装边界来看，这款支撑座的本体外形为规整方块结构，没有外凸的异形结构，在做设备结构布局时，只需要预留对应方块尺寸的安装空间，保证座体底部安装面完全贴合设备基面即可，不会和周边的导轨、电机座、限位开关等零部件产生干涉。座体中心的轴承孔与底部安装面的垂直度、安装孔的位置度都按照精密传动件的公差要求设计，安装后能保证丝杠轴线与导轨运行方向的平行度符合设计要求，避免丝杠运转时出现别劲、磨损加剧的问题。本体采用发黑处理的碳钢材质，具备足够的结构刚性，在承受丝杠传动带来的径向载荷与轴向载荷时，不会出现本体变形导致的精度偏移，适配常规工况下的进给传动负载需求，不需要额外做结构加强。在实际选型装配时，只需要匹配对应直径的滚珠丝杠轴端尺寸，选用适配内径的轴承压入安装即可，配套的轴承端盖可直接通过螺钉固定在座体端面，压紧轴承外圈实现轴向固定，整个装配流程不需要复杂的工装辅助，能有效提升设备的装配效率。
