平行连杆式机械夹持执行末端结构

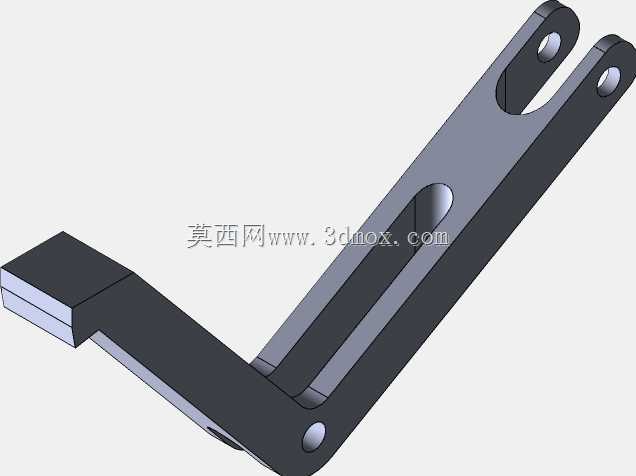

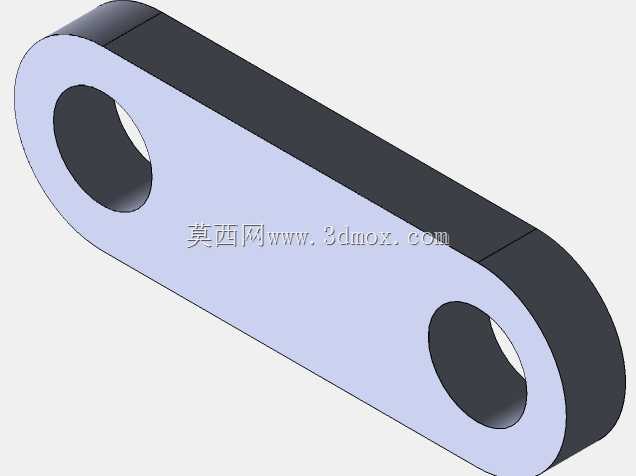

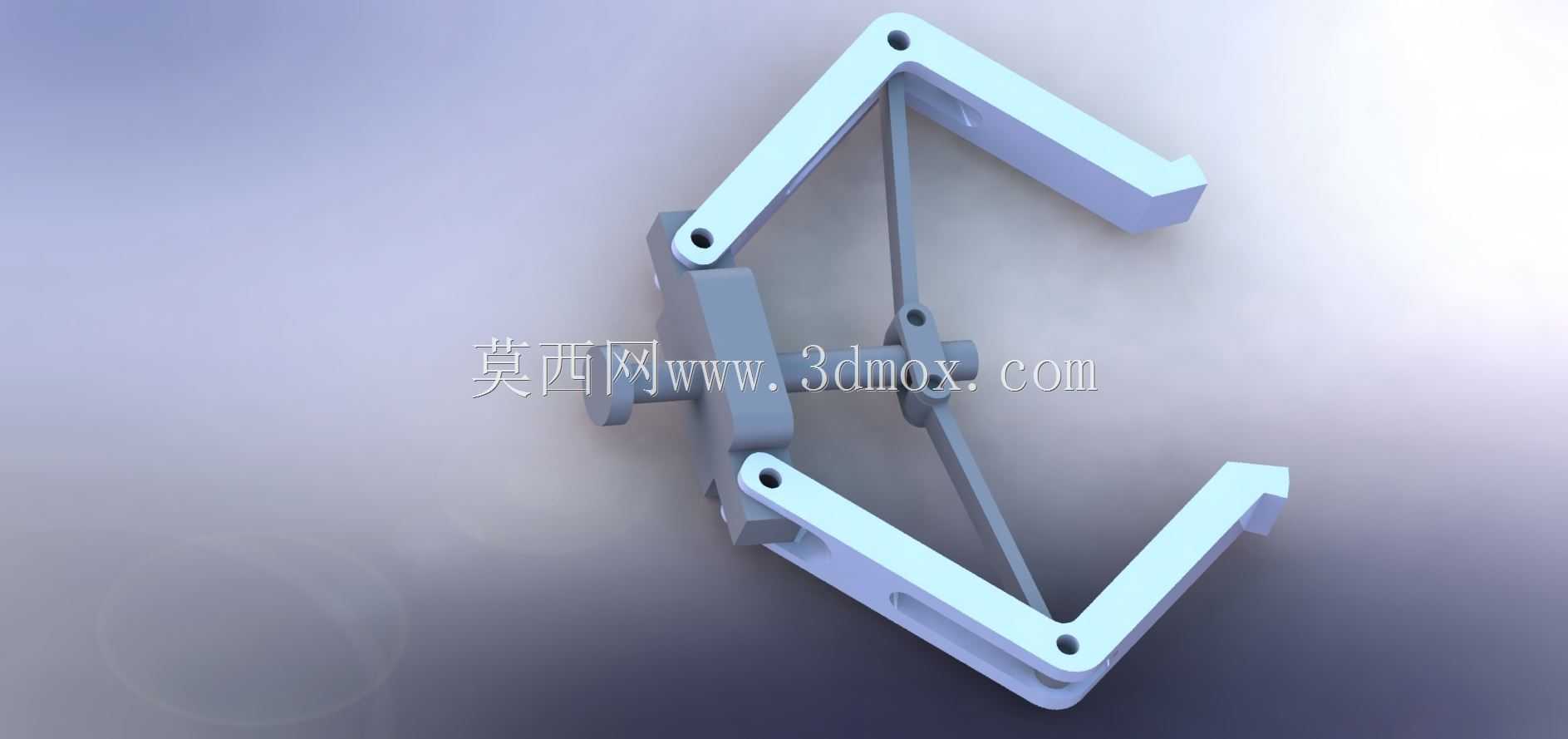

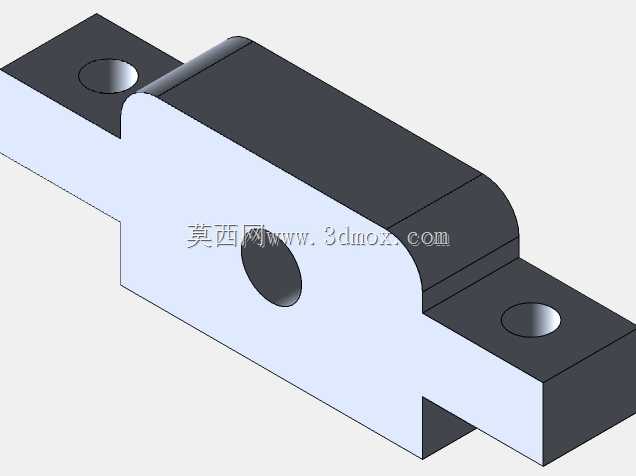

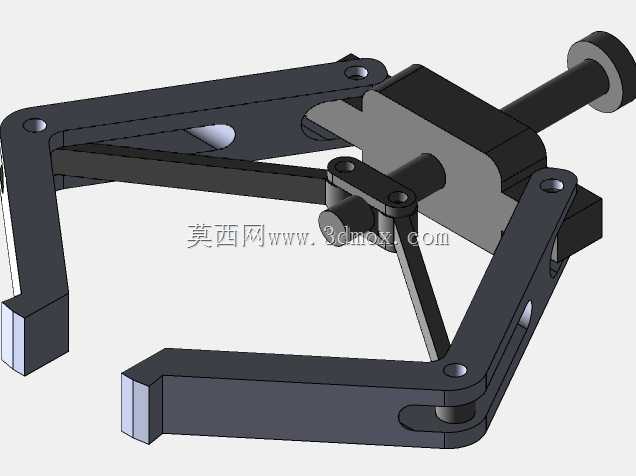

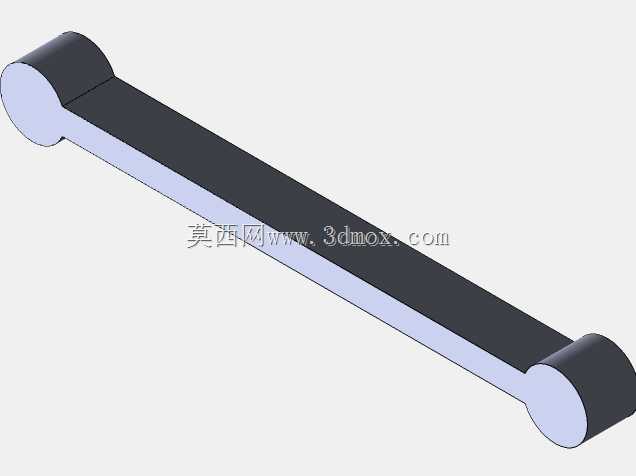

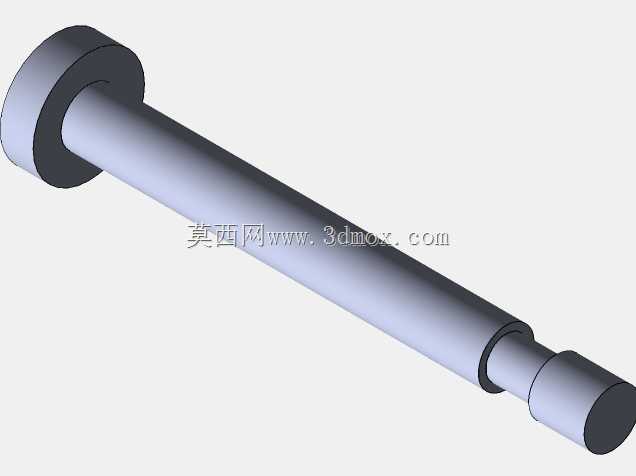

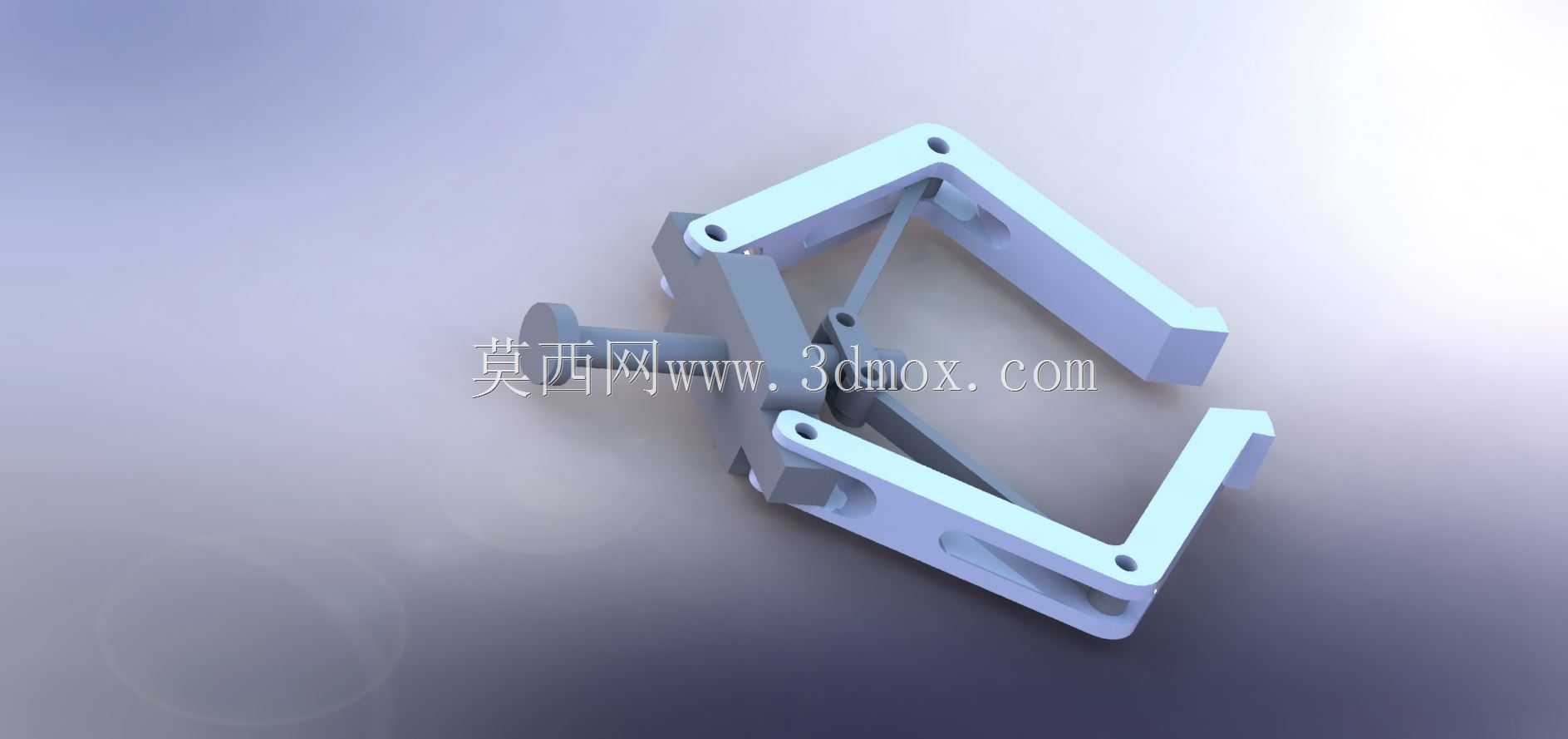

该夹持结构为机械臂配套的末端执行部件，采用对称平行连杆传动布局，核心功能是完成规则柱状、块状工件的夹持取放作业，常见于3C电子装配线的元器件上下料、小型五金件的工位转序、注塑机出料口的成品抓取等场景，适配负载1-5kg级的轻量型多关节机械臂使用。从结构设计逻辑来看，整体采用双侧对称的四连杆传动架构，驱动端位于结构尾部，通过中心推杆的直线位移带动两侧连杆同步摆动，最终驱动两个夹指始终保持平行状态做开合动作，这种设计能保证夹持过程中夹指工作面与工件表面全程贴合，不会出现单角接触导致的工件夹损或夹持偏移问题，相比单转轴摆角夹爪，对规整外形工件的夹持对中性更优。夹指本体采用长槽型镂空设计，一方面可以降低整体结构自重，减少机械臂末端的负载冗余，另一方面槽位可作为安装基准面，根据不同工件的外形适配定制的夹块，比如夹持光滑圆柱件时可加装V型聚氨酯垫，夹持薄壁件时可加宽夹指接触面降低压强，无需改动主体结构即可适配多类工件。安装边界方面，结构尾部的驱动连接座采用标准法兰接口，可直接与市面主流轻量型机械臂的末端法兰对接，法兰上的定位销孔与安装螺孔遵循通用工业机器人末端接口尺寸规范，无需额外加工转接板即可完成装配；整体结构闭合状态下的横向外轮廓尺寸控制在120mm以内，纵向长度不超过180mm，在狭窄的工位间隙内移动时不会与周边工装、治具发生干涉，适配紧凑布局的自动化产线使用。夹指的开合行程通过连杆的铰接点位置进行限位，最大开合距离可覆盖80mm宽度范围内的工件，铰接位置均采用耐磨衬套做转动配合，长期往复开合作业下的铰接间隙增量可控，能保证长期使用后的夹持重复定位精度，适配高频次往复的自动化作业节拍。结构的受力传递路径经过优化，驱动端的推力通过连杆均匀分配到两个夹指上，单侧夹指的加持力可通过驱动端的输入力进行线性调节，避免加持力过大夹伤脆性工件，或是加持力不足导致工件转运过程中脱落。
