方形安装座重载万向蓝面脚轮结构

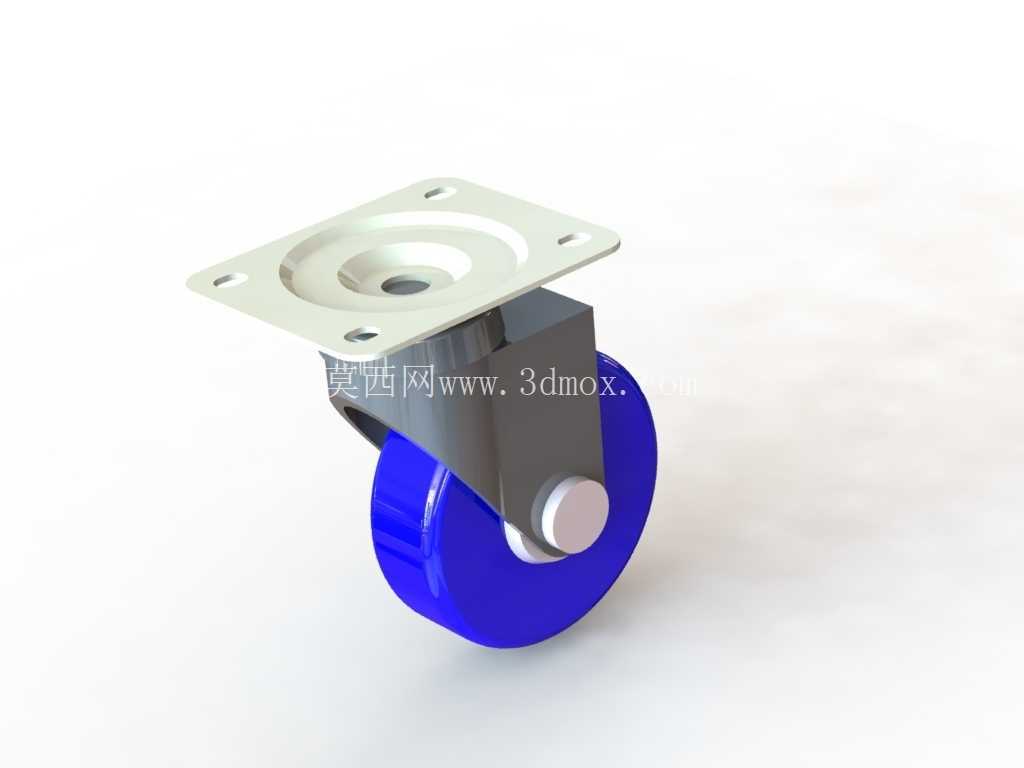

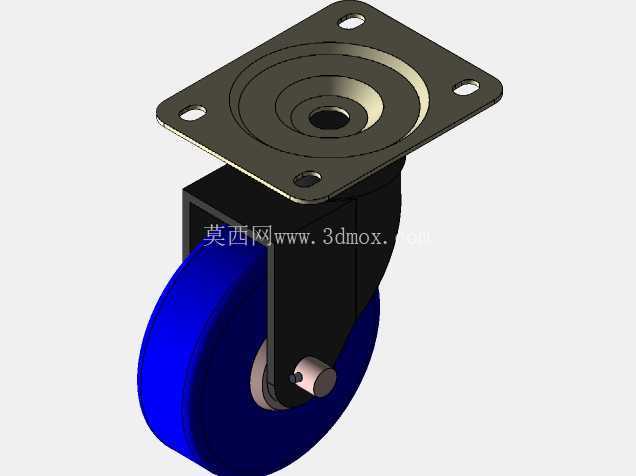

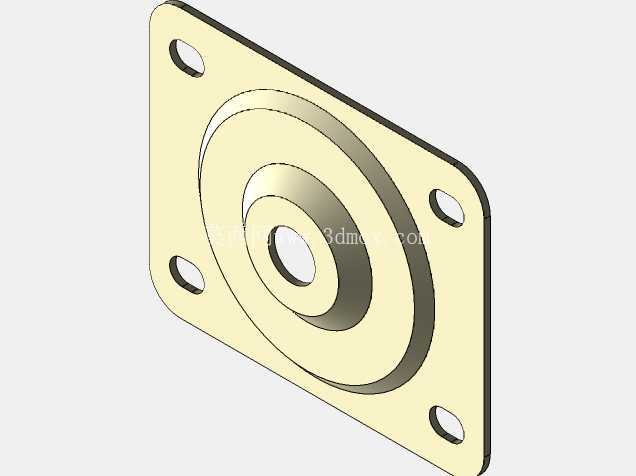

　　在各类工业移动设备、工装周转架、轻型输送线旁接料台、车间可移动工作台的结构设计中，脚轮作为直接接触地面的行走支撑部件，其结构合理性直接决定了设备移动的顺畅度、停靠稳定性以及长期使用的耐磨寿命。这款脚轮采用方形法兰安装座设计，安装面预留四个对称分布的螺栓过孔，适配市面上绝大多数标准型材框架、钢板焊接底座的安装孔位，安装时无需额外加工转接板，可直接通过螺栓与设备底座锁紧固定，安装面的平面度公差控制在合理范围内，锁紧后不会出现安装面翘曲导致的轮体偏载问题。

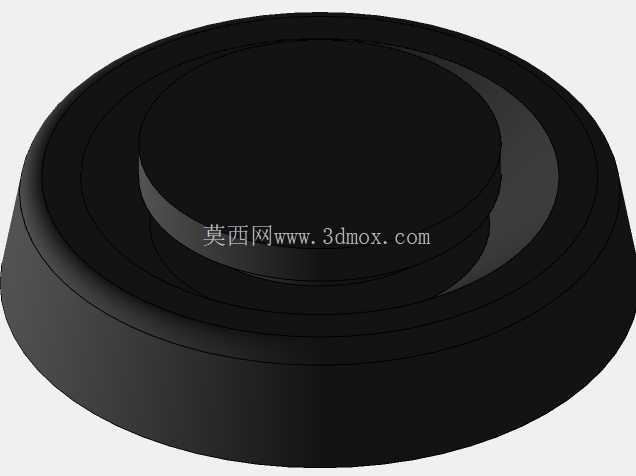

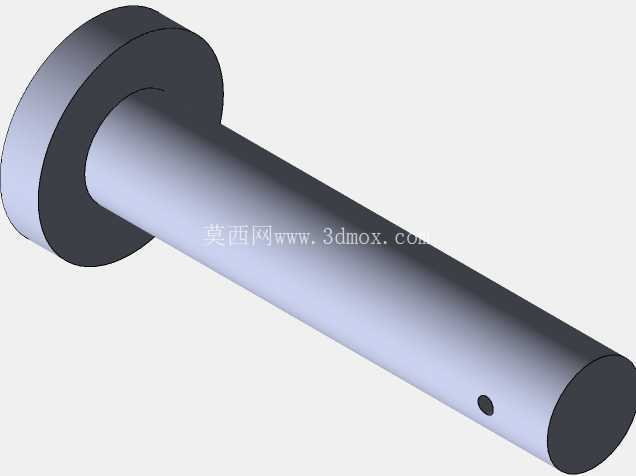

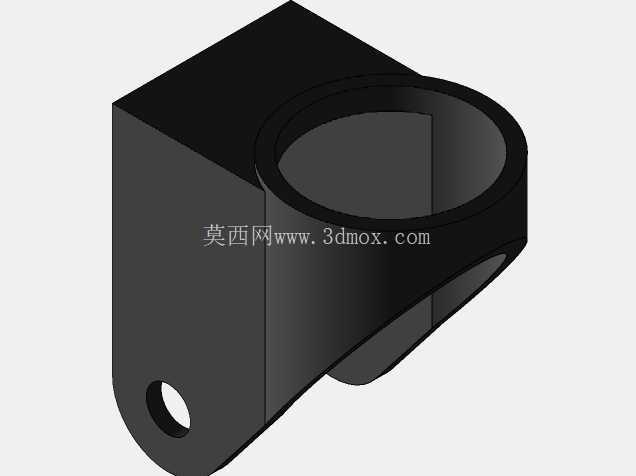

　　转向支架采用加厚钢板折弯成型，支架与安装座之间通过回转结构连接，回转间隙经过合理设计，既保证转向时无卡滞，也不会因间隙过大导致设备推行时出现晃动，轮体采用蓝色高耐磨聚氨酯材质，轮芯搭配金属支撑结构，轮面与地面接触时为圆弧过渡，推行过程中遇到车间地面的细小焊缝、环氧地坪的微小凸起时不会出现明显颠簸，同时聚氨酯材质的轮面不会在环氧地坪、瓷砖地面上留下划痕，适配洁净车间、装配生产线、仓储周转等多种场景的地面要求。轮体与支架之间通过销轴连接，销轴两端做防脱处理，长期受冲击载荷时也不会出现销轴脱出的问题，轮体内部的转动副预留了润滑空间，日常维护时可直接加注润滑脂降低转动阻力。

　　从设计逻辑来看，这款脚轮的建模过程优先保证了各部件的装配干涉检查，安装座的螺栓孔位与支架回转中心的同轴度、轮体中心与回转中心的偏距都经过合理匹配，偏距设计既保证转向时的回正性，也不会因为偏距过大导致转向时需要施加过大的推力。在实际选型应用中，这类脚轮通常四个为一组搭配使用，其中两个可搭配带刹车结构的同规格脚轮，用于设备停靠时的位置固定，单轮的承载能力适配轻型到中型的移动设备，单轮承载覆盖常规工作台、周转料架、小型移动检测设备的载荷需求，安装时需要注意安装面的水平度，避免四个脚轮出现三点着地的情况导致单个脚轮过载。轮面的宽度设计兼顾了承载能力与转动灵活性，过宽的轮面会增大转向阻力，过窄的轮面会增大对地压强容易损伤地面，这款脚轮的轮宽与直径比例经过优化，在常规车间地面推行时阻力适中，转向时无需额外施加过大的侧向力。支架的折弯圆角处做了应力释放处理，在承受冲击载荷时不会因为应力集中出现支架开裂的问题，安装座的厚度经过校核，在额定载荷下不会出现安装座变形导致螺栓松动的情况。

　　从建模细节来看，各部件的配合公差都按照实际加工要求进行了还原，回转副的间隙、销轴与轮体的配合间隙都符合机械设计的常规公差要求，既可以用于三维装配时的干涉检查，也可以作为选型时的尺寸参考，核对安装边界时，需要注意安装座的外形尺寸、安装孔的中心距、轮体最低点到安装面的总高度，以及转向时轮体扫掠的最大外轮廓尺寸，避免设备底座下方的加强筋、走线槽等结构与转向时的轮体发生干涉。在实际应用场景中，这类脚轮除了用于常规的工业设备移动，也可用于商用展示架、实验室移动设备台架等场景，聚氨酯轮面的静音效果也能满足办公区域、实验室等对噪音有要求的使用场景，推行过程中不会产生金属轮那种刺耳的滚动噪音。
