小型轮式足球竞技机器人结构设计

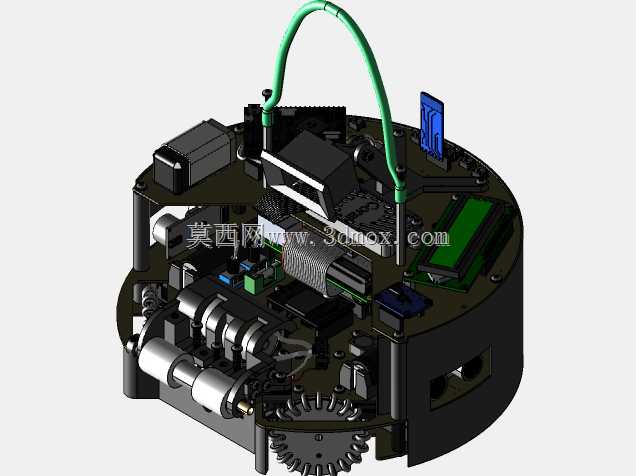

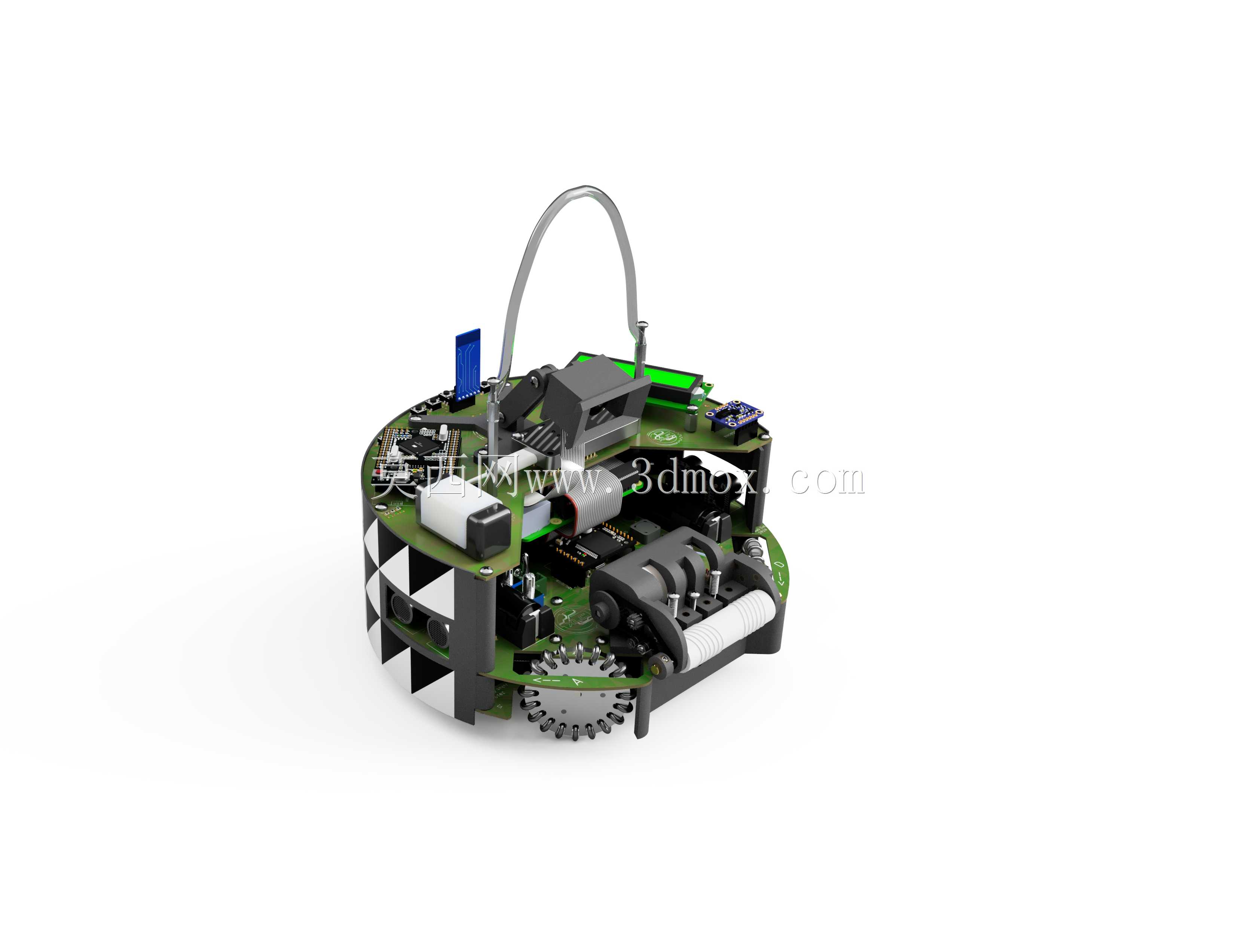

这类小型轮式竞技机器人主要面向机器人足球赛事场景，核心用途是在标准化竞赛场地内完成带球、传球、射门、对抗防守等竞技动作，整体结构围绕紧凑布局、高机动性、抗碰撞的需求展开设计。整机采用圆形底盘作为承载基础，所有功能部件均在圆形轮廓内排布，可最大限度降低对抗过程中的卡滞风险，避免边角结构与对方机器人、场地边界发生剐蹭卡阻。底盘下部对称布置驱动轮组，搭配辅助支撑的从动轮，可实现原地转向、小半径急转等机动动作，满足赛场内快速变向、追球卡位的动作需求，驱动轮的轮齿结构经过特殊设计，可在铺设的专用竞赛场地上提供足够抓地力，避免急加速、急停时出现打滑偏移。上层承载区域分层布置控制电路板、供电模块、信号采集组件，走线全部沿结构件内侧的走线槽排布，避免运动过程中线缆拉扯、剐蹭到场地或其他部件，顶部的弧形提手结构既方便赛前调试时的搬运拿取，也可作为信号天线的固定支撑结构，同时不会超出整机的圆形外轮廓边界。前部的击球执行机构采用直动式结构，可根据控制信号快速弹出完成击球动作，击球力度可通过调整驱动参数适配不同距离的传球、射门需求，机构的安装位置经过反复校核，击球点高度与竞赛用球的中心高度匹配，可保证击球时的力量传递效率，避免出现挑球、打飞的情况。整机的安装边界严格控制在圆形投影范围内，所有外接插件、接口均布置在底盘后侧的非对抗区域，既方便赛前调试接线，也能避免对抗过程中接口被撞损坏。结构件之间的连接全部采用沉头螺钉固定，外表面无突出的紧固件端头，可减少对抗过程中的磕碰损伤，电路板与承载结构之间设置有缓冲垫层，可吸收对抗碰撞时的冲击力，避免板载元器件受震动出现松脱故障。整机重心控制在底盘几何中心偏下位置，可保证高速移动、急转、碰撞时的姿态稳定，避免出现侧翻情况。
