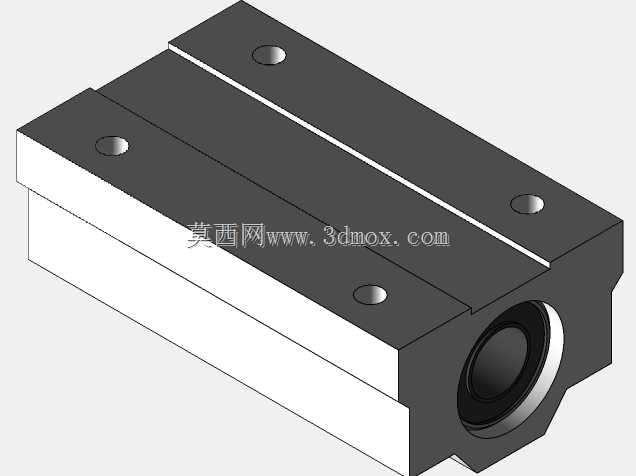

SC10LUU加长箱式直线轴承滑块结构

这款加长型箱式直线滑动单元，是轻载直线传动场景里应用极广的导向部件，在3C检测设备的工位滑台、小型包装线的推料机构、桌面级自动化模组的导向副、医疗检测仪器的样本输送架这类对导向精度有基础要求、运行负载偏轻的设备里，都能看到它的身影。区别于标准长度的同规格滑块，加长的壳体设计让内部轴承的有效支撑跨度更大，运行时的抗倾覆能力更强，哪怕滑台单侧挂载小尺寸检测头、小型气动夹爪这类偏载负载，也能保持平稳的滑动状态，不会出现短款滑块常见的运行卡滞、单侧磨损过快的问题。从结构设计来看，滑块主体采用铝合金壳体做承载基体，重量比全钢材质的同规格滑块轻60%左右，适配轻量化设备的减重需求，壳体表面做了硬质阳极氧化处理，日常工况下具备基础的防锈、耐磨性能，不需要额外做表面防护就能在普通车间环境下长期使用。壳体内部预装的是带保持架的直线轴承，滚珠滚道经过精密研磨，和适配的10mm直径光轴配合时，径向间隙可以控制在很小的范围内，往复运行的定位重复精度能满足大部分普通自动化工位的需求。安装面的设计充分考虑了现场装配的便利性，滑块上下两个安装面都加工了沉头安装孔，既可以从滑块上方锁付螺丝固定滑台面板，也能从下方锁付将滑块固定在设备安装基板上，不需要额外做转接板就能完成装配，能有效减少设计阶段的零件数量，压缩设备的装配工时。选型使用的时候需要注意，这款滑块的适配光轴硬度建议在HRC60以上，表面粗糙度控制在Ra0.8以下，能最大化延长内部轴承的使用寿命；安装时要保证两根平行光轴的同轴度、平行度公差在允许范围内，避免强行装配导致滑块内部滚珠受力不均，出现运行阻力骤增、磨损加快的问题。日常维护时只需要定期通过壳体上预留的油嘴注入少量润滑脂，就能保证滚珠滚道的润滑状态，不需要频繁拆解保养，非常适合免维护周期要求较长的民用、工业轻载设备场景。
