带法兰安装座2mm导程8mm直径梯形丝杠螺母

日常做小型直线滑台、桌面级进给机构设计时，这类带法兰的梯形丝杠螺母是很常用的传动件，尤其适合轻载、低速的直线往复运动场景，比如小型检测设备的进给工位、3D打印改装的Z轴传动、实验室小型涂布机的位移调节、简易工装的位置微调机构都能用到，相比滚珠丝杠成本更低，具备一定自锁能力，垂直安装场景下不用额外加制动结构也能避免负载滑落，对小负载垂直传动场景适配性很好。

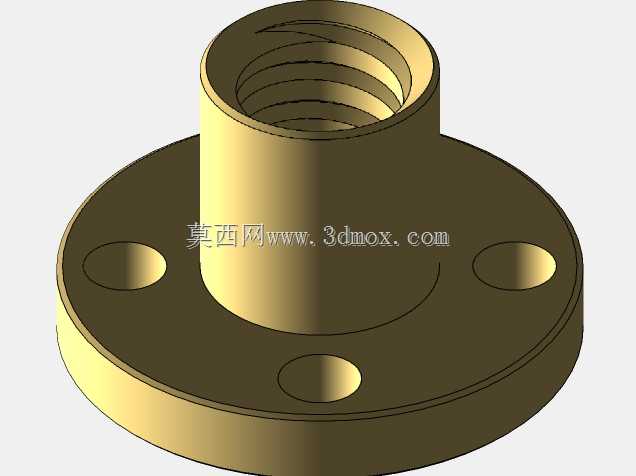

从结构设计来看，这款螺母采用一体化法兰安装结构，法兰盘上均匀分布三个安装通孔，安装时不需要额外做螺母座的抱紧结构，直接通过螺栓穿过法兰孔就能把螺母固定在移动滑台上，安装公差要求更低，装配效率比圆柱抱紧式螺母高很多，对新手结构工程师或者小批量设备制作场景很友好。内螺纹为梯形牙型，螺距2mm，公称直径8mm，牙型角度符合常规梯形螺纹标准，和同规格T型丝杠配合时，啮合接触面积比普通三角螺纹大，传动过程中磨损更均匀，使用寿命更长，日常维护只需要定期在螺纹面涂抹润滑脂就能保证传动顺畅。

外形尺寸上，法兰盘直径大于螺母主体外径，三个安装孔呈120°均匀分布，安装时不需要考虑周向定位角度，任意角度都能对准安装孔，容错率高。螺母主体的圆柱段长度足够保证和丝杠的啮合长度，避免传动过程中出现偏载、卡滞的问题，法兰盘的厚度经过设计，既能保证安装时的结构强度，不会因为螺栓锁紧导致法兰变形，又不会占用过多轴向安装空间，适合安装空间紧凑的小型设备。

建模过程中，内螺纹采用真实牙型切除建模，不是简单的贴图修饰，装配时可以直接和丝杠模型做干涉检查，验证螺纹配合间隙，法兰上的安装孔做了沉头设计，锁紧螺栓的头部可以完全沉入沉孔内，不会突出法兰表面，避免滑台移动时螺栓头和周边导轨、机架产生剐蹭。整个零件的倒角、过渡圆角都按照实际机加工工艺做了处理，没有尖锐棱角，既符合实际加工的工艺要求，也避免装配时划伤操作人员。这类铜质螺母的自润滑性能较好，和钢制丝杠配合时摩擦系数稳定，低速进给时不会出现爬行现象，进给精度能满足大部分民用小型设备、教学实验装置的使用要求，不需要过高的加工精度就能实现顺畅传动，加工成本可控，适合批量应用在低成本自动化设备中。
