工业铝型材直角连接角件结构设计

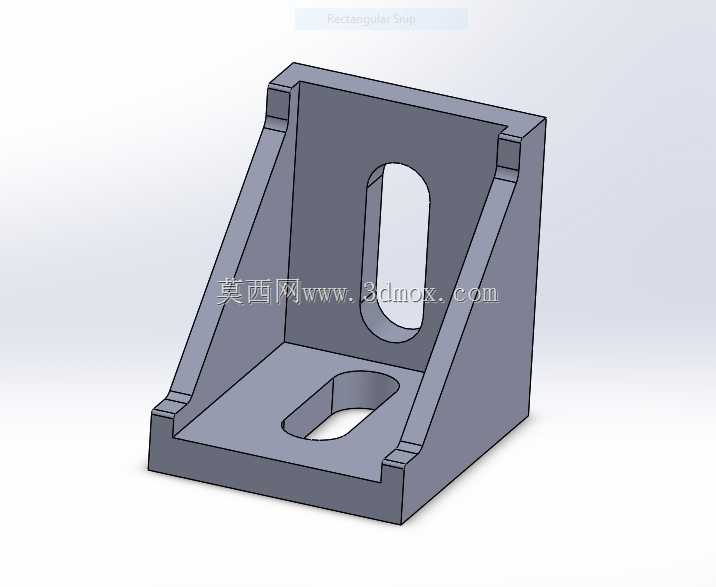

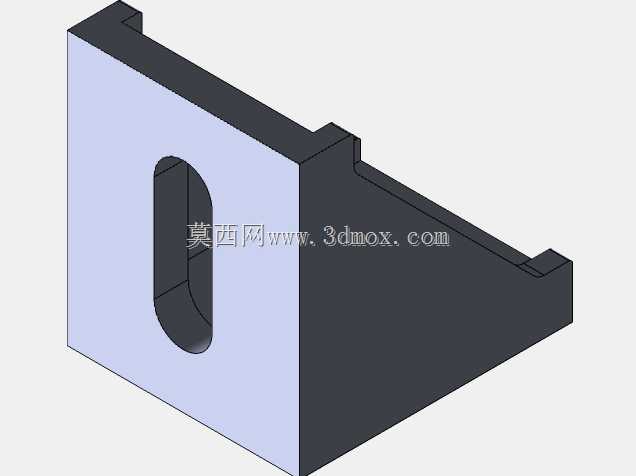

在工业铝型材搭建的各类设备机架、防护围栏、工作台架结构中，直角部位的连接强度直接决定整体框架的抗形变能力与长期使用稳定性，这类角连接铝型材正是为解决型材垂直拼接的受力问题设计的专用配件。日常产线的设备护罩框架、物料周转台架、自动化设备的外围支撑结构，都会大量用到这类连接角件，它不需要对铝型材做复杂的打孔攻丝加工，就能快速完成两根垂直排布铝型材的拼接固定，大幅降低现场组装的工时成本。从结构设计逻辑来看，这款角件采用L型直角支撑结构，两个互相垂直的贴合面分别对应两根垂直交汇铝型材的安装槽面，其中竖直贴合面开设了长圆形调节孔，安装时可以顺着孔位微调安装位置，抵消型材切割时的长度公差、安装面的平面度误差，避免硬装配导致的型材局部应力集中。角件的两个侧边都设置了与铝型材槽口匹配的卡位凸缘，安装时凸缘可以嵌入铝型材的标准槽道内，不需要额外做定位校准，就能保证角件与型材的贴合对齐，同时凸缘结构能分担连接螺栓受到的横向剪切力，避免长期受载后螺栓出现剪切变形甚至断裂的问题。角件的转角位置做了加厚的三角加强筋结构，这个结构是整个配件的核心受力部位，当框架受到侧向冲击、上部放置重物产生垂直载荷时，加强筋可以将直角部位的集中应力分散到两个连接面上，避免角件转角处出现应力开裂，相比无加强筋的薄角片，这种结构的抗弯折能力能提升数倍，完全满足中型设备机架的载荷要求。适配性上，这款角件可以匹配常见的20系列、40系列标准工业铝型材，长度参数可以根据实际搭建的框架受力需求灵活调整，比如轻载的传感器安装支架可以选用较短的角件，重载的设备承重底座则可以加长角件的整体长度，增加连接螺栓的排布数量，进一步提升连接刚性。安装边界方面，角件的贴合面厚度经过精准控制，安装后不会突出铝型材的外表面，不会影响后续板材、门板等外围配件的安装，长圆孔的尺寸也匹配标准的T型螺栓、法兰螺母规格，不需要定制特殊紧固件，现场组装时直接将螺栓卡入型材槽道，套上角件后锁紧螺母即可完成固定，后期如果需要调整框架结构，也可以快速拆卸重复利用，不会对铝型材本身造成不可逆的加工损伤。在实际选型过程中，需要根据框架的整体载荷计算单角件的受力上限，搭配对应规格的螺栓紧固件，避免小规格角件用在重载部位导致连接失效，同时安装时要保证两个贴合面与型材表面完全贴合，不要留有间隙，否则受载后角件会出现偏载，大幅缩短使用寿命。
