L9110直流电机H桥驱动电路板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289480
  • L9110直流电机H桥驱动电路板结构设计
  • L9110直流电机H桥驱动电路板结构设计

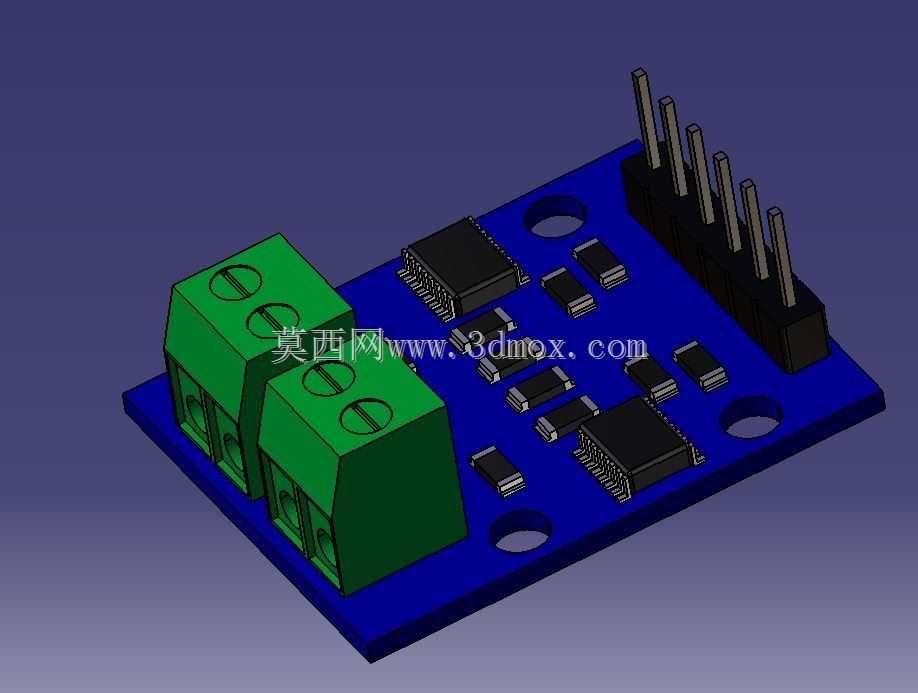

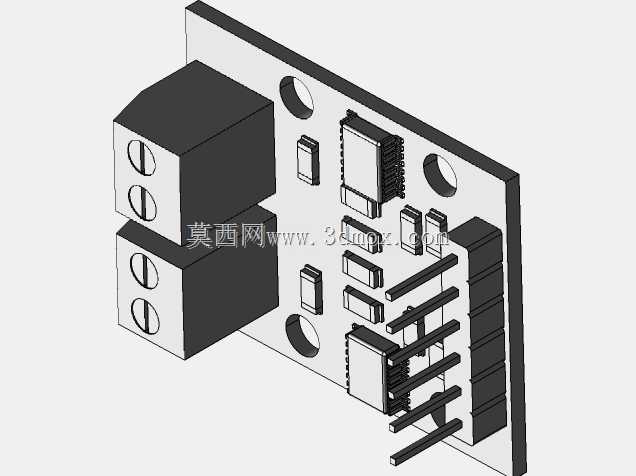

在小型自动化执行机构、桌面级智能小车、教学实验平台以及各类低压直流动力配套场景中,直流电机的正反转控制、调速驱动是结构与电控设计环节经常需要对接的核心模块,L9110作为经典的H型电桥驱动方案,其对应的实体驱动板结构设计直接影响到整机装配的适配性、接线可靠性以及后期维护的便捷度。从实际工程应用的角度出发,该驱动板的设计首先围绕PCB板的安装边界做了精准约束,板体采用规则矩形轮廓,四个角预留了标准的通孔安装位,可直接通过铜柱或螺丝固定在亚克力支架、铝型材安装面或者设备内部的预留工位上,安装孔的孔位间距匹配常用的小型电子模块通用安装尺寸,不需要额外做转接板就能完成装配,能大幅缩短小批量样机的装配周期。板上的功率输出端采用了大电流绿色接线端子,端子的引脚间距、压线口径都经过匹配设计,可直接接入不同线径的直流电机动力线,不需要额外焊接插针,现场接线时只需要通过端子上的螺丝压紧线芯即可,既避免了虚焊导致的接触不良问题,也方便后期更换电机时快速拆线。信号输入侧采用标准排针接口,排针的引脚定义顺序兼容市面上主流的控制板IO接口排布,和单片机、控制板对接时不需要调整线序就能直接插接,减少了接线错误的概率。设计过程中充分考虑了板上元器件的布局干涉问题,两颗核心驱动芯片布置在板体中部区域,周边的贴片电阻、电容按照信号流向就近排布,既缩短了高频信号的走线长度,也预留了足够的散热空间,避免长时间大电流工作时元器件热量堆积影响驱动稳定性。板体上的定位孔、元器件高度都做了严格的尺寸校核,接线端子的最高高度、排针的伸出长度都控制在合理范围内,当驱动板叠装在其他控制模块上方时,不会出现元器件顶碰的问题。外壳设计的预留尺寸也同步纳入了整体结构考量,板体边缘的预留间隙可以匹配常规的塑料保护外壳安装,既可以裸板直接安装在设备内部封闭空间,也可以加装外壳后用在暴露的工位上,适应不同的设备装配环境。对于做结构设计的从业者来说,该模型还原了驱动板所有的外部结构特征,在做整机结构排布时,可以直接将该模型导入装配体中,核对安装孔位、接线空间、与周边电机、支架、控制板的间隙是否满足要求,避免实际加工装配时出现空间干涉、接线操作空间不足的问题;对于做设备选型的工程师来说,也可以通过该模型直观评估该驱动模块的尺寸是否适配自身的设备安装空间,提前预判接线、安装的工艺难点,优化整体的结构布局方案。
