侧轴重型直流齿轮电机结构设计

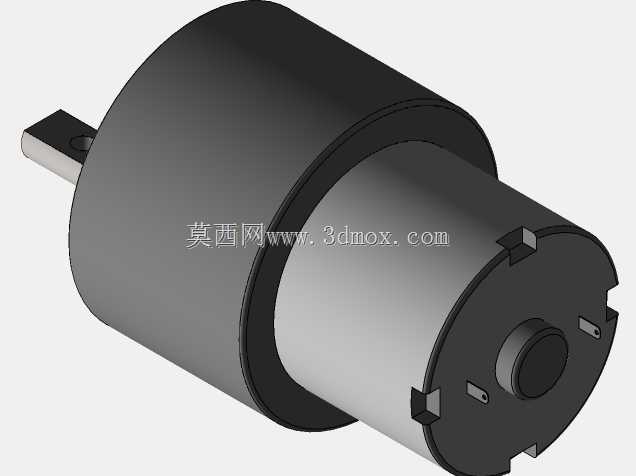

在大型移动机器人底盘、小型自动化输送线、桌面级非标自动化工作站的动力选型环节，侧轴输出的齿轮减速直流电机是应用频次极高的动力元件，这类元件的输出轴方向与电机本体轴线垂直偏移，能在紧凑安装空间内完成动力转向输出，大幅降低传动链路的结构复杂度。这款侧轴重型直流齿轮电机的设计，首先围绕重载工况的抗冲击需求展开，齿轮箱采用一体化刚性壳体结构，驱动轴两侧配置金属衬套作为支撑，相比常规塑料衬套结构，能承受更大的径向负载，避免机器人越障、输送线卡滞时的轴系变形或衬套碎裂问题。从动力适配性来看，该电机可在4V到12V的电压区间内平稳运行，宽电压适配特性让它能兼容不同功率等级的驱动板卡，无需额外配置调压模块即可适配不同转速需求的场景，12V额定工况下输出转速为200RPM，刚好匹配小型AGV底盘的行进速度要求、以及轻载输送线的辊筒驱动转速区间，无需额外增加减速级即可直接对接负载。输出轴采用D形截面设计，轴径8mm、轴伸长度17.5mm，这种截面结构能与配套的同步轮、链轮、联轴器形成可靠的周向固定，相比光轴靠顶丝锁紧的结构，能传递更大的扭矩，避免大负载启停时的轴与连接件打滑问题。建模过程中，齿轮箱与电机本体的配合止口做了明确的尺寸标注，安装定位时可直接依托止口完成同轴度定位，无需反复调整对齐；电机尾部的定位凸台与安装卡槽，也对应了常规微型直流电机的安装尺寸规范，可直接替换同规格的常规侧轴电机，无需修改设备上的安装孔位。从实际使用的边界条件来看，该电机失速扭矩可达15公斤/厘米，12V工况下失速电流为4A，选型时可根据负载的峰值扭矩匹配对应的驱动板过流参数，避免驱动过流烧毁；碳刷结构的直刷设计，兼顾了成本与大电流导通能力，适合连续运行时长中等、负载存在波动的应用场景，整机重量290g，在同扭矩等级的侧轴齿轮电机中属于轻量化水平，不会给移动类设备带来过多的自重负载。建模时对齿轮箱内部的直齿轮传动组做了装配层级的还原，可直接用于传动链路的运动仿真，验证不同电压下的输出转速匹配性，也能提取安装面的所有孔位、止口、轴伸尺寸，直接用于设备整体的装配干涉检查，减少选型后的结构反复修改工作量。需要注意的是，这类直刷齿轮电机在运行时存在固有碳刷摩擦噪音，不适合对静音要求极高的医疗、办公类设备场景，更适合工业类、户外作业类的自动化设备动力配置。
