直流行星减速驱动电机结构设计

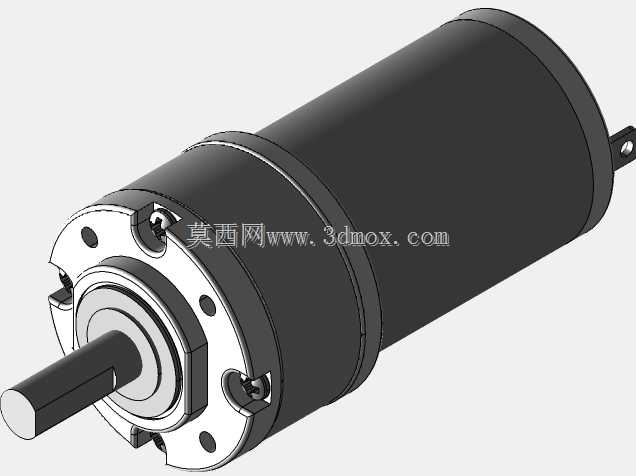

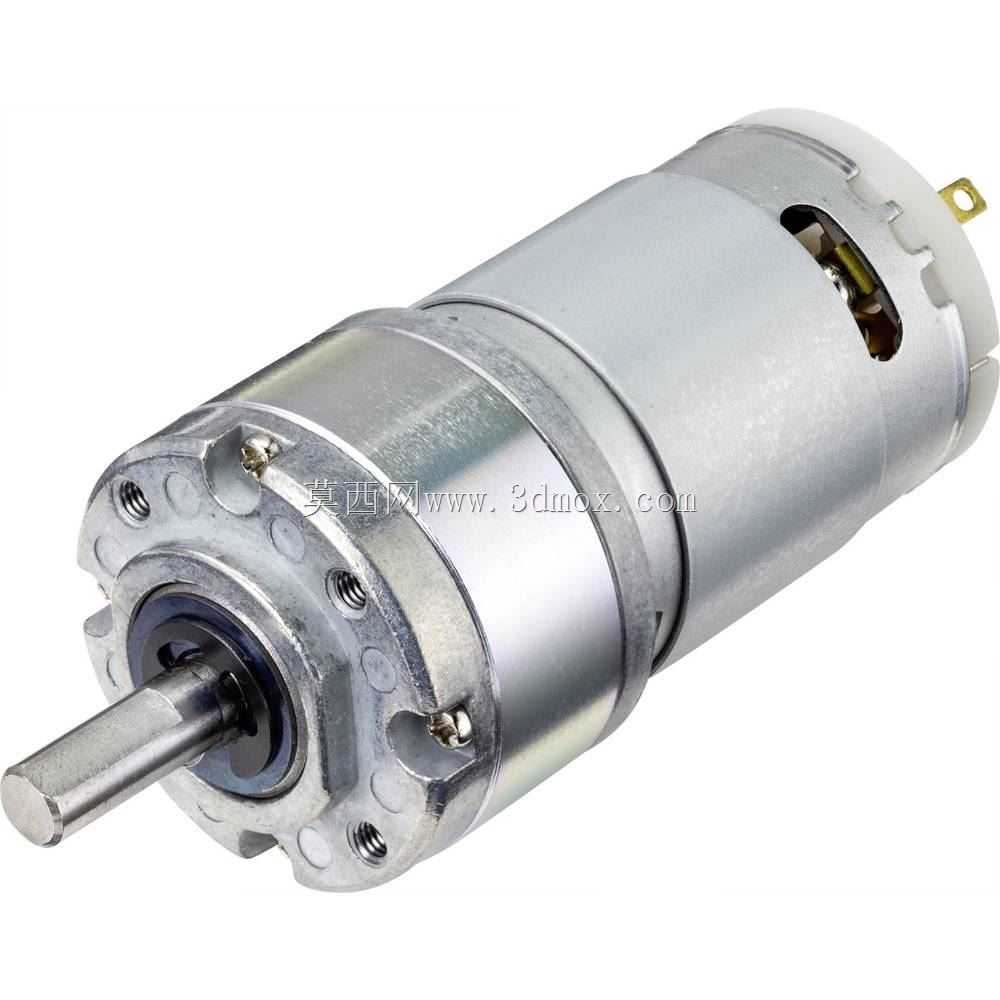

这类带行星减速结构的直流驱动电机，常被用在小型自动化输送线的从动辊驱动、桌面级3D打印机的送料机构、智能小车的行走动力输出、小型阀门的电动执行端这类对输出扭矩有要求、安装空间受限的场景里。做结构选型的时候，首先要确认安装边界，这款电机的输出轴为单出轴D型切边结构，轴径适配常规的6mm孔径联轴器，轴伸长度刚好满足常规同步轮、齿轮的安装锁紧需求，不会出现轴伸过长干涉安装面、过短无法锁紧传动件的问题。电机本体的减速端法兰为圆形安装基准，端面上预留的三个均布安装螺孔，可直接适配常规的立式安装支座，不需要额外做转接板，能大幅缩减设备端的安装空间占用。从设计逻辑来看，这款电机将高速直流有刷电机的输出端，搭配一级行星减速结构，在不显著增加电机径向尺寸的前提下，把电机本身的高转速低扭矩输出，转换为低转速高扭矩的动力输出，匹配小负载传动场景的动力需求。行星减速结构的内齿圈直接和电机金属外壳集成，既保证了减速结构的同轴度，也能通过金属外壳把电机运行产生的热量快速散出，避免长时间堵转或者高负载运行时热量堆积烧坏绕组。输出端的轴承采用双滚珠轴承支撑，相比铜套支撑的结构，能承受更大的径向负载，当输出轴端挂载同步轮、齿轮产生径向拉力的时候，不会出现轴偏磨、卡滞的问题。实际做设备结构适配的时候，要注意电机尾部的供电接线端子为插片式结构，接线时要预留足够的走线空间，避免端子和设备外壳接触短路，同时电机本体的金属外壳要做等电位接地处理，避免有刷电机运行时的碳刷电火花干扰设备上的传感器信号。做三维建模装配的时候，要重点核对减速端法兰的安装孔位分度圆直径、输出轴的切边位置尺寸、电机本体的总长尺寸，避免装配时出现电机和设备机架干涉、传动件和安装面摩擦的问题。这类减速电机的输出轴径向跳动控制在常规工业级要求范围内，搭配精密联轴器使用的时候，能满足小型传动机构的传动精度要求，不需要额外增加支撑轴承座来修正轴跳动，能简化整体传动结构的设计。
