12V67转L型雷丁库尔直角减速直流电机

这款直角输出的减速直流动力单元，在小型自动化设备、智能家用传动机构、小型教具改装、桌面级工装夹具的动力配套场景中适配性极强，尤其是安装空间存在垂直转向约束的工位，能省去额外的传动换向结构，压缩整体机构的安装占用空间。从结构设计逻辑来看，动力段采用常规圆柱直流电机本体提供基础扭矩输出，上方集成的方形减速箱采用L型正交布局，输出轴与电机主轴呈90度垂直排布，这种布局并非单纯为了外形规整，核心是解决狭小空间内动力传输方向转向的需求——很多桌面设备、小型智能门锁、自动开窗机构、小型输送辊道的安装位，轴向空间不足以容纳直列排布的减速电机，直角转向的结构能让动力单元顺着设备壳体的边角排布，不用额外预留轴向的冗余长度。

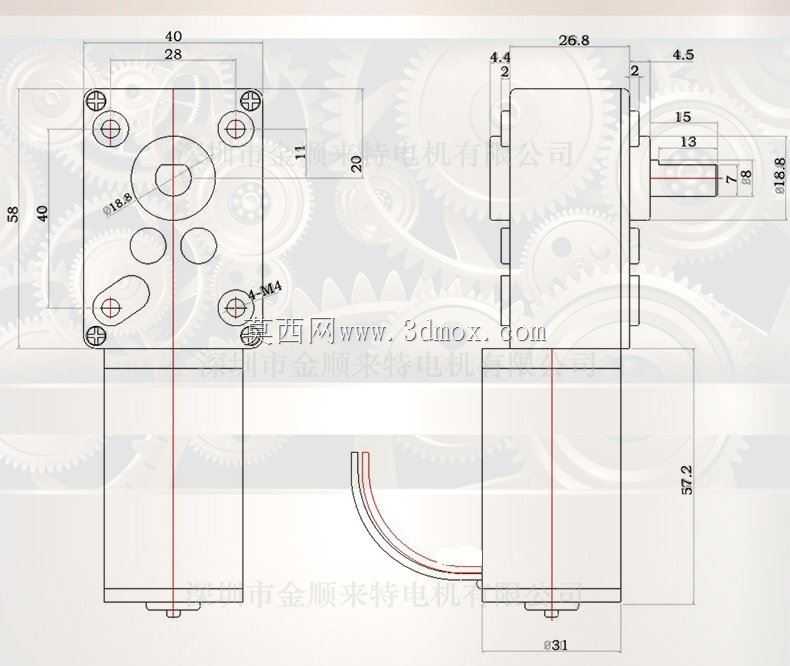

从安装边界来看，减速箱端面预留了四个对称分布的安装螺孔，孔位围绕输出轴做等距圆周排布，安装时可以直接通过螺栓将减速箱端面固定在设备的安装立板上，输出轴从立板预留的通孔穿出直接对接负载，不需要额外设计转接支架，能减少装配环节的公差累积。电机本体为圆柱结构，外径与减速箱的方形边长做了匹配衔接，本体与减速箱连接位做了止口定位，装配时能保证电机主轴与减速箱输入轴的同轴度，避免运转过程中出现偏磨、异响的问题。

功能特性上，额定12V供电的参数适配绝大多数低压直流供电场景，不管是配套小型开关电源还是电池供电的便携设备都能直接适配，67转每分钟的输出转速属于低转速大扭矩区间，不需要额外再做减速配比就能直接驱动轻载负载，比如小型传送带的辊筒、自动翻盖机构的转轴、小型物料推送装置的滑台，都能直接匹配输出扭矩，省去了传动链上额外的减速轮组设计。

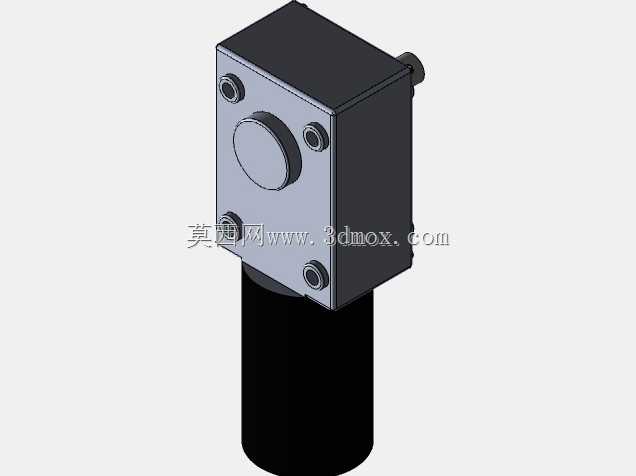

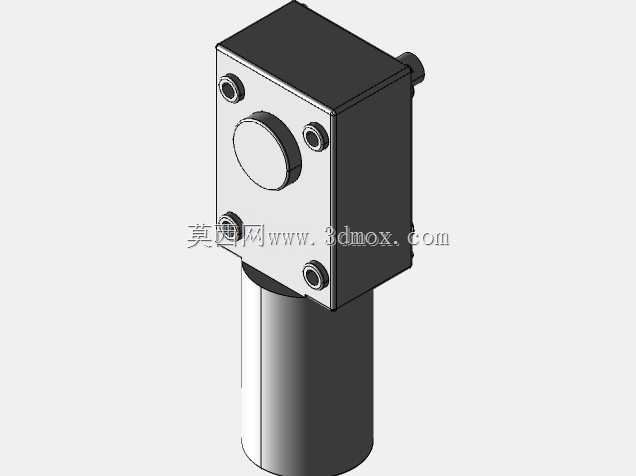

建模过程中对结构的还原覆盖了实际装配的所有细节：减速箱的合模缝位置、端盖固定螺丝的沉孔深度、输出轴的轴伸长度与直径、电机本体尾部的出线位凸台都做了等比例还原，在做设备整体装配干涉检查时，可以直接导入模型验证安装空间是否足够，不用再手动测绘关键尺寸。很多工程师在做小型设备选型时，经常会遇到直列电机长度超差的问题，这种L型直角减速的结构刚好能把轴向长度转化为垂直方向的尺寸，适配那些内部空间局促、动力传输方向需要转向的设计场景，比如嵌入式安装的小型执行器，安装位只预留了垂直方向的窄缝空间，直列电机根本无法放入，这种直角结构就能顺着缝隙方向布置，输出轴垂直于安装面伸出，完美匹配空间约束。
