24伏直流蜗轮蜗杆减速电机结构

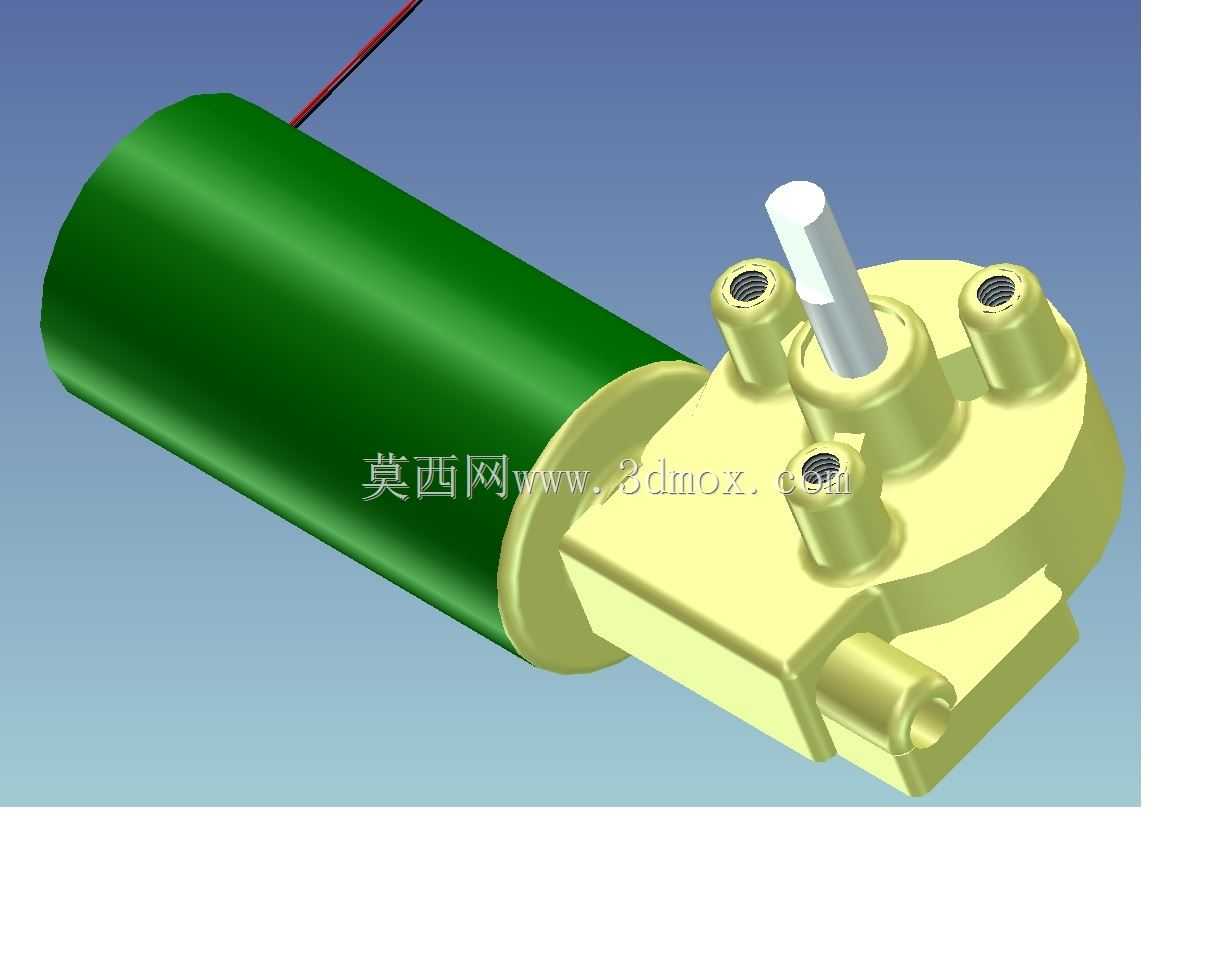

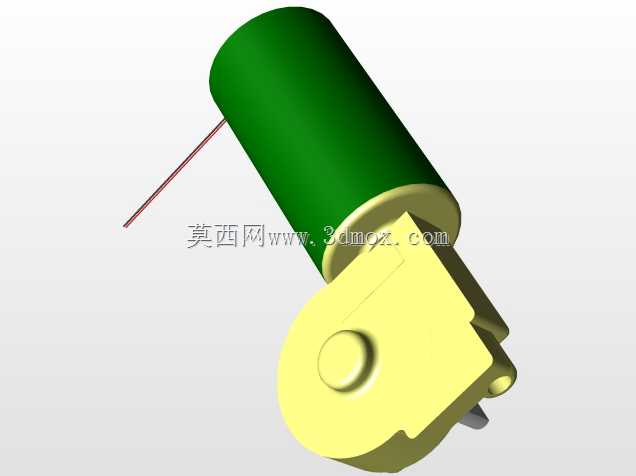

这款24V规格的减速动力单元，在小型自动化设备、智能家电传动模组、小型输送线驱动端、医疗辅助器械动力模块中应用十分广泛，作为低压直流供电场景下的动力输出部件，它能在安全电压范围内提供稳定的低转速大扭矩输出，适配多数便携类、低功耗类设备的动力需求。从结构设计来看，整机采用圆柱型直流电机本体搭配侧装式蜗轮蜗杆减速箱的布局，电机本体为封闭圆柱壳体，表面做光滑处理，既可以通过配套的卡箍实现径向固定，也能依托减速箱端面上的四个安装螺柱完成端面锁附，两种安装方式覆盖了不同设备的安装空间限制，在紧凑安装空间内可以优先选择端面螺柱固定，在长条形安装腔体内则可以搭配卡箍做圆柱面抱紧固定。减速箱部分采用锌合金压铸壳体，输出轴为单出轴扁位结构，轴端的扁位设计可以直接和配套的传动轮、摆臂做周向固定，无需额外加工键槽，降低配套零件的加工成本，同时输出轴的伸出长度经过匹配设计，既不会因为轴伸过长导致运行时出现挠曲变形，也不会因为轴伸过短导致配套连接件安装干涉。设计过程中，蜗轮蜗杆副的减速比设定偏向低速大扭矩输出特性，电机本体输出的高转速经过蜗杆蜗轮的一级减速后，输出转速降到适配低速负载的区间，同时蜗轮蜗杆结构自带的反向自锁特性，可以在设备断电时避免输出轴被负载带动反转，在升降类小型机构、角度调节类机构中使用时，无需额外加装刹车结构就能实现位置保持，简化整体机构的设计复杂度。安装边界方面，电机圆柱本体的外径和减速箱的安装孔位做了尺寸匹配，四个安装螺柱围绕输出轴呈对称分布，螺柱的内螺纹深度满足常规螺丝锁附的啮合长度要求，不会出现锁附滑牙的问题，电机尾部的出线采用单根红黑电源线引出，出线位置在电机尾部端面的偏心位置，布线时可以顺着电机圆柱面走线，不会和周边安装结构产生干涉。在实际选型适配时，需要注意输出轴的径向承载限制，这类小型减速电机的输出轴适合直接连接小负载的摆臂、滚轮，不适合承受过大的径向载荷，若需要驱动带径向负载的机构，需要额外加装支撑轴承分担载荷，避免长期运行导致输出轴弯曲、减速箱内部轴承过早磨损。整机的重量控制适配小型便携设备的配重需求，不会因为动力单元过重导致设备整体重心偏移，在手持类电动工具、小型桌面自动化设备中使用时，能很好平衡动力性能和整机重量的关系。
