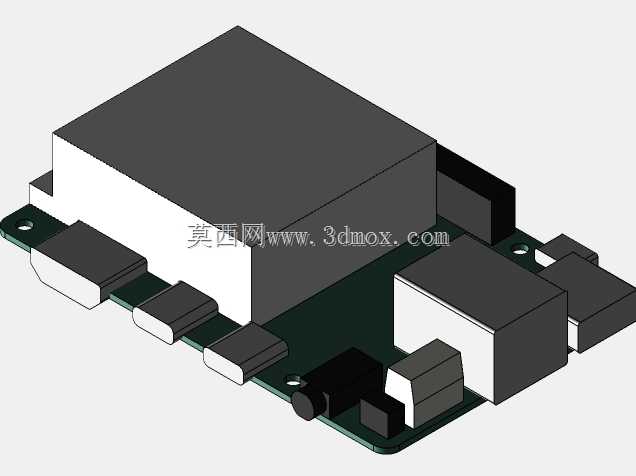

带散热组件的谷歌珊瑚开发板参考结构

这款开发板参考结构的建模，核心是为边缘AI计算场景的结构适配提供可靠的三维基准，日常做嵌入式设备集成、小型智能终端开发时，很多工程师会遇到外壳干涉、散热空间预留不足、外接接头对位不准的问题，这个模型刚好能解决前期结构校核的痛点。从实际用途来看，谷歌珊瑚开发板本身多用于边缘端的视觉推理、本地AI运算场景，常被集成到智能门禁、工业视觉检测节点、小型边缘计算网关这类设备里，建模时优先还原了板载所有外接接头的实际伸出位置与高度，包括以太网接口、USB类接口、供电接口的外轮廓边界，确保做外壳设计或者机柜安装时，接头插拔空间不会被结构件遮挡。

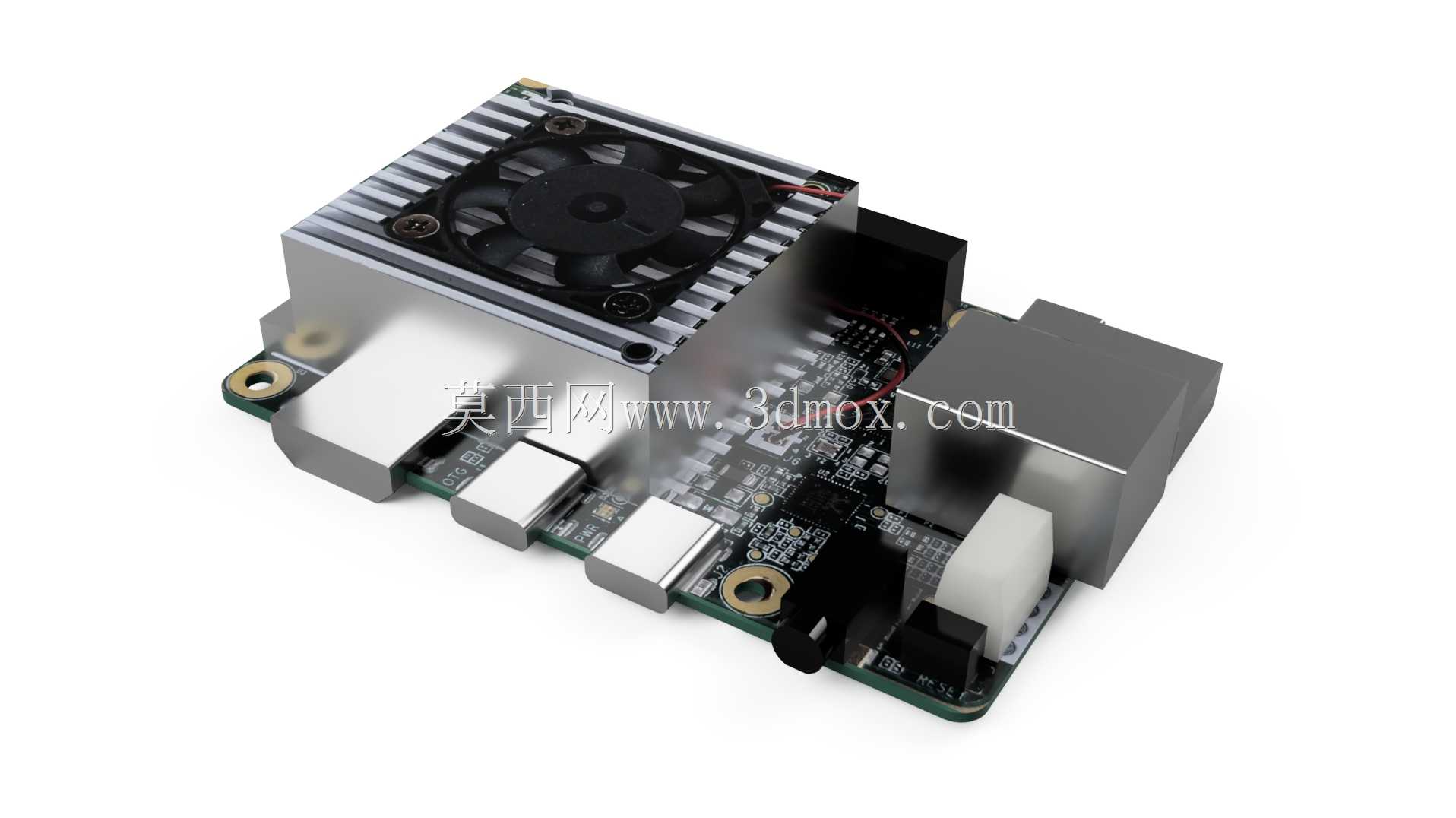

设计思路上没有做过度的细节冗余，核心把控安装与适配相关的关键尺寸：板体的整体长宽基准严格参照实物的安装孔位分布，四个固定孔的中心距、孔径大小都做了精准还原，方便工程师直接调用模型做安装柱的对位设计，不用反复核对实物孔位参数。板上搭载的主动散热组件是建模的重点部分，包含铝制散热鳍片、轴流散热风扇以及对应的固定结构，散热模组的整体高度、覆盖的芯片区域都做了准确还原，在做密闭外壳设计时，可以直接依据这个模型的散热件轮廓预留通风空间，避免出现散热件顶到外壳内壁的问题，也能提前核算风道的预留间隙。

从安装边界来看，板体边缘的元件突出高度都做了写实还原，包括网口的金属屏蔽壳高度、侧边电容元件的突出尺寸、接口处的塑料外壳轮廓，所有超出PCB板平面的结构都做了外形还原，在做堆叠安装或者多板集成设计时，可以直接通过模型校核元件之间的安全间隙，避免组装时出现元件干涉。另外板上的接口排布方向也完全参照实物，卧式接口的伸出长度、立式接口的高度都做了对应，做设备面板开孔时可以直接提取模型的接口轮廓做开孔参考，减少反复打样调整的次数。对于需要把这款开发板集成到自有设备里的结构工程师来说，这个参考模型可以直接导入装配体，完成前期的空间布局、安装固定、干涉检查工作，不用从零开始测绘板件结构，能大幅缩短前期结构设计的周期，也能避免因为手动测绘尺寸偏差导致的组装问题。
