工业设备操作面板专用异形按键结构设计

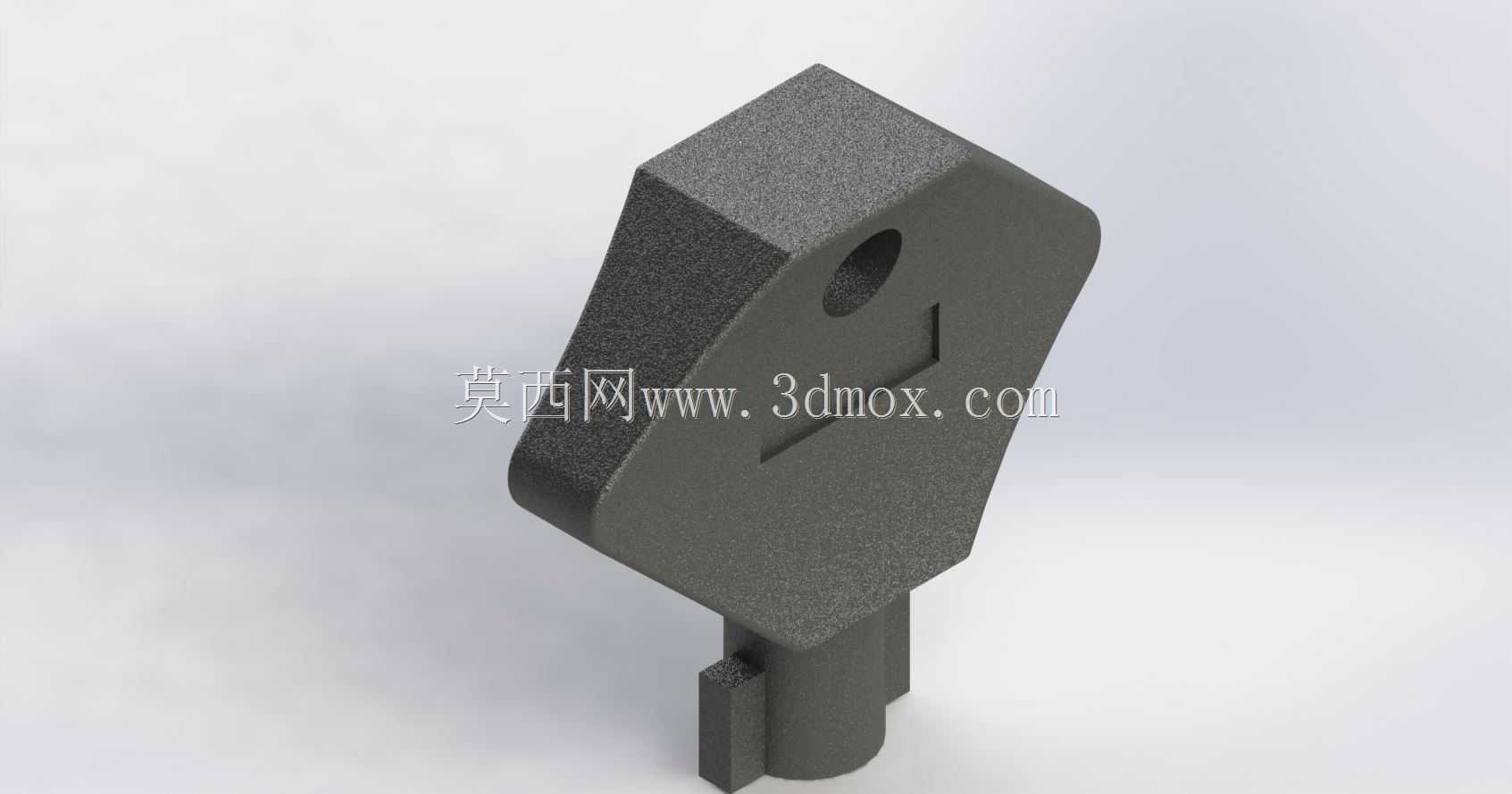

这款异形面板按键主要适配工业控制柜体、小型设备操作面板的手动触发场景，区别于常规圆形或方形按键，其非对称的斜切外形是为了匹配特定设备面板的斜向安装位，避免与周边排布的旋钮、指示灯产生安装干涉。从结构设计来看，按键主体采用带一定厚度的块状基体，上部开设的通孔用于穿装定位销轴，实现按键按压过程中的转动导向，避免按压时出现偏斜卡滞；基体侧面预留的矩形凹槽是为了嵌装触发弹片的接触端，保证按压行程到位时能稳定触发内部微动开关，不会出现接触不良的情况。下部延伸的插接段尺寸经过公差匹配，刚好能嵌入面板的安装槽内，安装后按键外露面与面板表面保持齐平，不会出现凸起刮蹭操作人员手部的问题，同时插接段与安装槽的配合间隙控制在合理范围，既保证按压动作顺畅，又能阻挡车间内的粉尘、切削液渗入面板内部，降低内部电路短路的风险。设计过程中优先考虑了操作人员的盲操作手感，斜向的握持面贴合手指按压时的自然角度，长时间操作也不会产生明显的指部疲劳，按键的按压行程经过反复校核，既不会因为行程过短导致误触发，也不会因为行程过长增加操作力度。外形上的非对称结构同时具备防呆作用，安装时无需额外标记对位，只有方向正确才能顺利装入安装位，能有效减少产线装配时的错装概率。整体结构没有多余的冗余设计，所有的外形切面、孔位、槽位都服务于安装定位、操作手感、触发可靠性这几个核心需求，基体的棱角处都做了微小的倒角处理，避免加工和装配过程中产生锐边割手的问题，材质适配常规的工程塑料注塑或者粉末冶金成型工艺，能满足工业场景下高频次按压的使用寿命要求，适配各类需要定制化操作按键的专用工业设备面板使用。
