带安装孔位的三轴罗盘传感基座结构

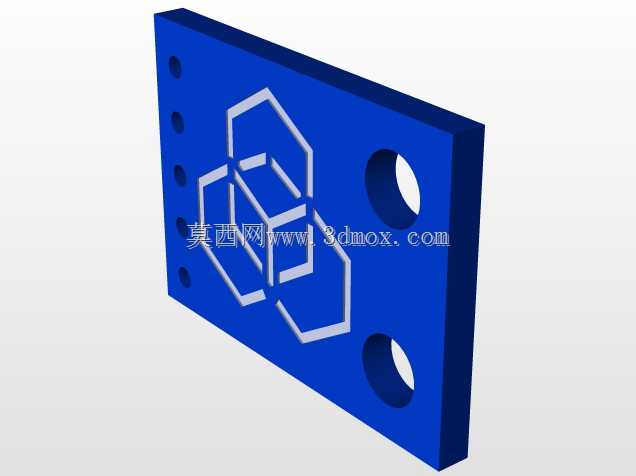

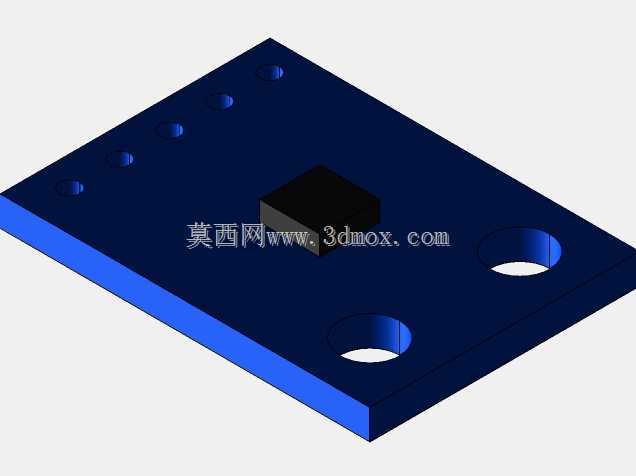

在户外移动载具、小型无人设备、便携测绘装置的方位感知模块搭建中，这类集成安装基座的三轴罗盘是核心的方位感知载体，区别于独立封装的罗盘元件，该结构直接将传感元件固定位与设备安装接口做了一体化设计，省去了额外设计转接板的工序，能直接适配多数小型电控舱的安装空间。从结构设计逻辑来看，基座主体采用矩形平板构型，平板边缘均匀排布多组沉头安装孔，孔位间距按照通用小型机载、车载设备的安装孔距标准设置，安装时可直接通过M3规格的沉头螺丝将整个罗盘模块固定在设备舱的安装平面上，沉孔设计能保证螺丝安装后端面不突出基座平面，避免与周边其他电控元件产生干涉。基座中心区域预留了方形的元件贴合位，尺寸刚好匹配常规三轴磁传感芯片的封装尺寸，贴合位做了微小的下沉处理，能让传感芯片与基座平面完全贴合，减少装配间隙带来的方位检测误差，同时基座的厚度控制在5mm左右，既保证了整体结构的刚性，在设备产生小幅振动时不会出现结构形变影响传感精度，又不会占用过多的竖向安装空间，适配紧凑化的设备内部布局。实际应用场景中，这类结构常被用在小型农业植保无人机的飞控舱内，为飞行控制系统提供航向方位参考，也可集成在便携地质勘探的手持定位设备中，配合卫星定位模块完成方位指向校准，还能搭载在小型巡检机器人的底盘上，为机器人的自主路径规划提供航向数据支撑。设计时特意将安装孔做了对称排布，不管是横向还是纵向安装都能匹配设备的安装点位，不需要额外调整基座方向，基座的边角做了小尺寸的倒角处理，避免装配时锐边划伤操作人员或者周边的线材，基座表面做了氧化绝缘处理，能隔绝设备内部的电磁杂波对罗盘传感元件的干扰，保证方位检测数据的稳定性。从安装边界来看，整个基座的长宽尺寸控制在40mm*30mm范围内，安装时只需要在设备安装平面预留出对应大小的平整区域即可，不需要额外预留周边的操作空间，沉头孔的下沉深度为2mm，选用对应长度的螺丝安装后，螺丝尾部不会穿透基座背面触碰下方的电路板材，能避免短路风险。
