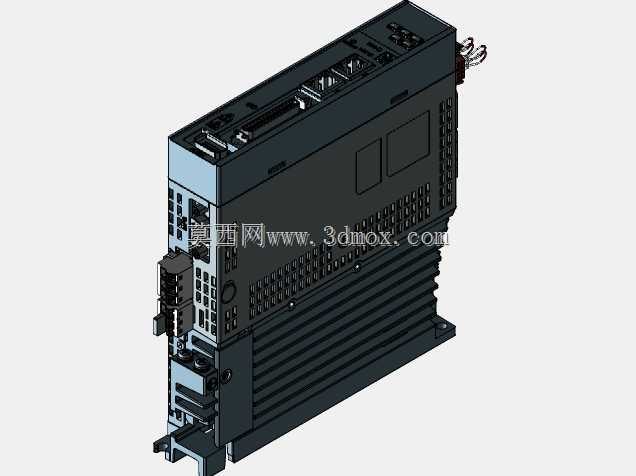

罗克韦尔K5100伺服驱动器结构设计

在自动化产线的电控柜布局设计中，伺服驱动单元的三维结构建模是电控系统集成阶段绕不开的环节，这款K5100伺服驱动的结构还原，完全贴合工业现场的安装与使用需求。从实际应用场景来看，这类驱动单元多配套伺服电机使用，覆盖3C装配、包装输送、机床进给等多类需要高精度位置、速度控制的工位，承担伺服环路运算、功率输出、信号交互的核心作用，是运动控制架构里连接上位控制器与执行端电机的关键节点。

建模过程中首先还原了设备的安装边界，底部预留的标准安装孔位完全匹配DIN导轨安装与螺丝固定两种主流柜内安装方式，安装面的凸起定位筋高度、孔位间距严格对照实物公差，确保在做电控柜排布仿真时，不会出现安装干涉的问题。设备的外形采用长方体立式布局，侧面的散热鳍片做了等距阵列还原，鳍片的厚度、间距、突出壳体的尺寸都和实物一致，这部分结构直接关系到柜内散热风道的设计，建模时特意保留了鳍片根部的圆角过渡，还原实际压铸壳体的工艺特征，避免做热仿真时出现应力集中或散热面积计算偏差。

接口部分的结构还原是建模的重点，正面的动力输出接口、编码器反馈接口、上位通讯接口、IO端子排的位置、接口外形、插拔导向槽都做了精准复刻，端子排旁的卡扣结构、接口处的防水防尘台阶都完整呈现，方便设计人员在做线束排布时，准确预留接线空间，计算线束弯曲半径，避免后期装配时出现线束长度不足、接口被相邻部件遮挡的问题。设备正面的状态指示灯开孔、操作按键的凸起高度也做了还原，确保操作空间的预留符合人机工程要求，侧面的接地端子位置、标识凸台都没有省略，满足电气安全设计的校验需求。

壳体的拼接结构也做了完整还原，上下壳体的卡扣连接位、侧面的固定螺丝沉孔深度都严格对照实物，壳体表面的散热格栅开孔率、格栅的倾斜角度都和实物一致，既保证外观还原度，也能为后续做壳体强度仿真、通风散热仿真提供准确的模型基础。在做设备整体布局时，这款驱动的上下预留散热空间、左右接线操作空间的尺寸边界都可以通过模型直接测量，不需要反复核对二维手册，能大幅缩短电控系统的设计周期，也能提前规避安装、接线、维护阶段可能出现的结构干涉问题。
