66mm规格蓝色辐条式橡胶车轮结构

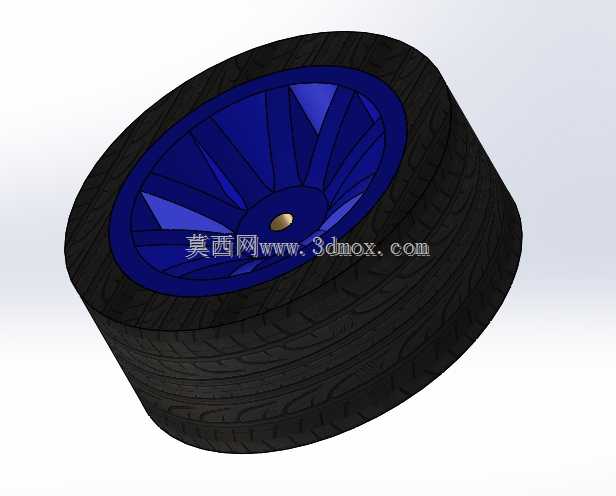

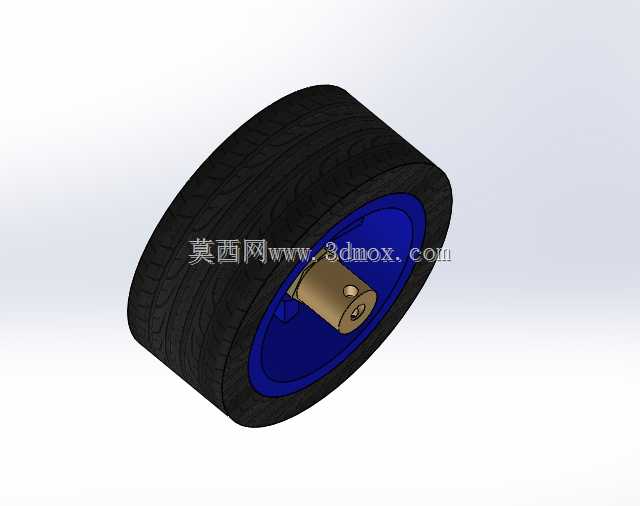

这款直径66mm的车轮，在小型移动设备、智能巡检小车、桌面级移动载具、小型教具模型的行走机构设计中应用十分广泛，很多做小型移动平台结构开发的工程师，在选型行走轮时，往往会优先考虑这类集成度高的轮组结构，省去单独匹配轮胎与轮毂的适配工作量。从结构设计逻辑来看，这款车轮采用橡胶胎体搭配蓝色辐条式轮毂的组合，橡胶胎体表面做了连续的胎纹设计，并非光滑圆柱面，这类胎纹在硬质铺装地面、平整实验台面上移动时，能够提供足够的静摩擦力，避免轮组打滑丢转，同时橡胶材质本身具备一定的形变能力，在经过微小的地面接缝、细小凸起时，能够吸收部分冲击，减少载具上部搭载的精密传感器受到的振动干扰。轮毂部分采用多辐条对称式结构，辐条从中心安装位呈放射状延伸至轮辋位置，这种结构并非单纯为了视觉效果，在工程设计中，对称辐条能够在保证轮毂整体结构强度的前提下，减少轮毂部分的材料用量，降低轮组整体的转动惯量，对于小型驱动电机来说，更低的转动惯量意味着启停响应更快，行走控制的精度更容易保证，不会因为轮组自身惯性过大导致启停位置出现偏差。中心位置设置了金属质感的安装定位孔位，这个位置是轮组与驱动轴的连接边界，设计时需要注意轴径与安装孔的配合公差，通常小型载具的驱动轴与轮毂孔采用过渡配合，搭配顶丝固定即可满足传动需求，不需要额外设计复杂的键连接结构，毕竟这类小尺寸轮组传递的扭矩有限，顶丝固定的结构完全可以覆盖使用场景的载荷需求。从安装边界来看，轮组的轴向宽度需要和载具的轮架安装间距匹配，设计轮架时要预留足够的安装空间，避免轮胎侧面与轮架发生摩擦，额外增加行走阻力。胎体与轮毂的配合采用过盈压装的方式，橡胶胎体的内圈与轮辋的外圈紧密贴合，正常行走工况下不会出现胎体与轮毂相对滑动的问题，不需要额外做粘接固定，装配工艺简单，适合小批量的样机试制场景。很多做大学生工程训练竞赛、小型机器人开发的设计人员，在做行走机构方案时，这类小尺寸轮组可以直接匹配标准的直流减速电机输出轴，不需要额外设计转接零件，能够大幅缩短样机的开发周期，同时轮组的蓝色辐条外观辨识度高，在做设备展示、教学演示时也能有更好的视觉效果。
