RPLidar A1 UART转接桥电路板

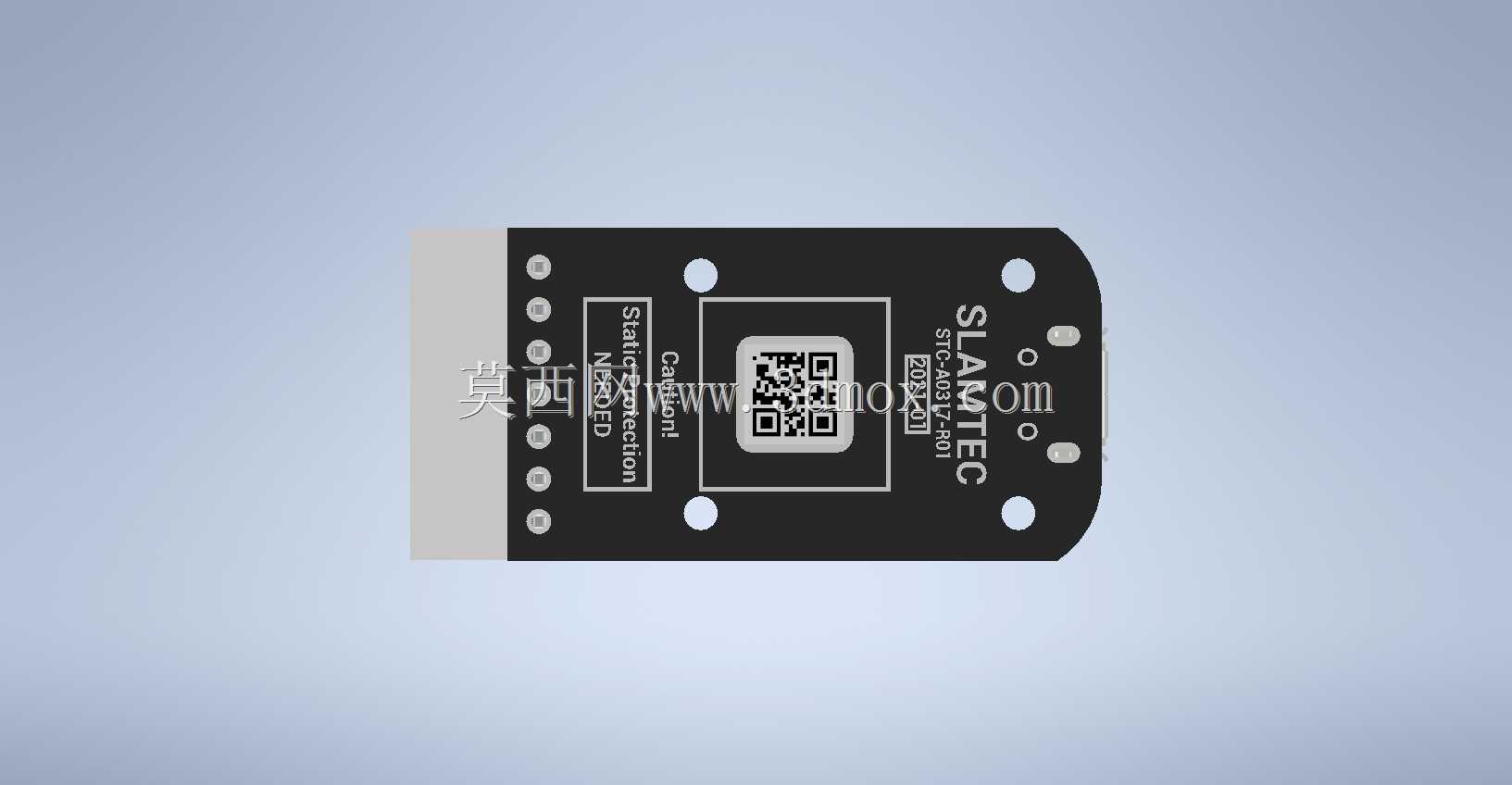

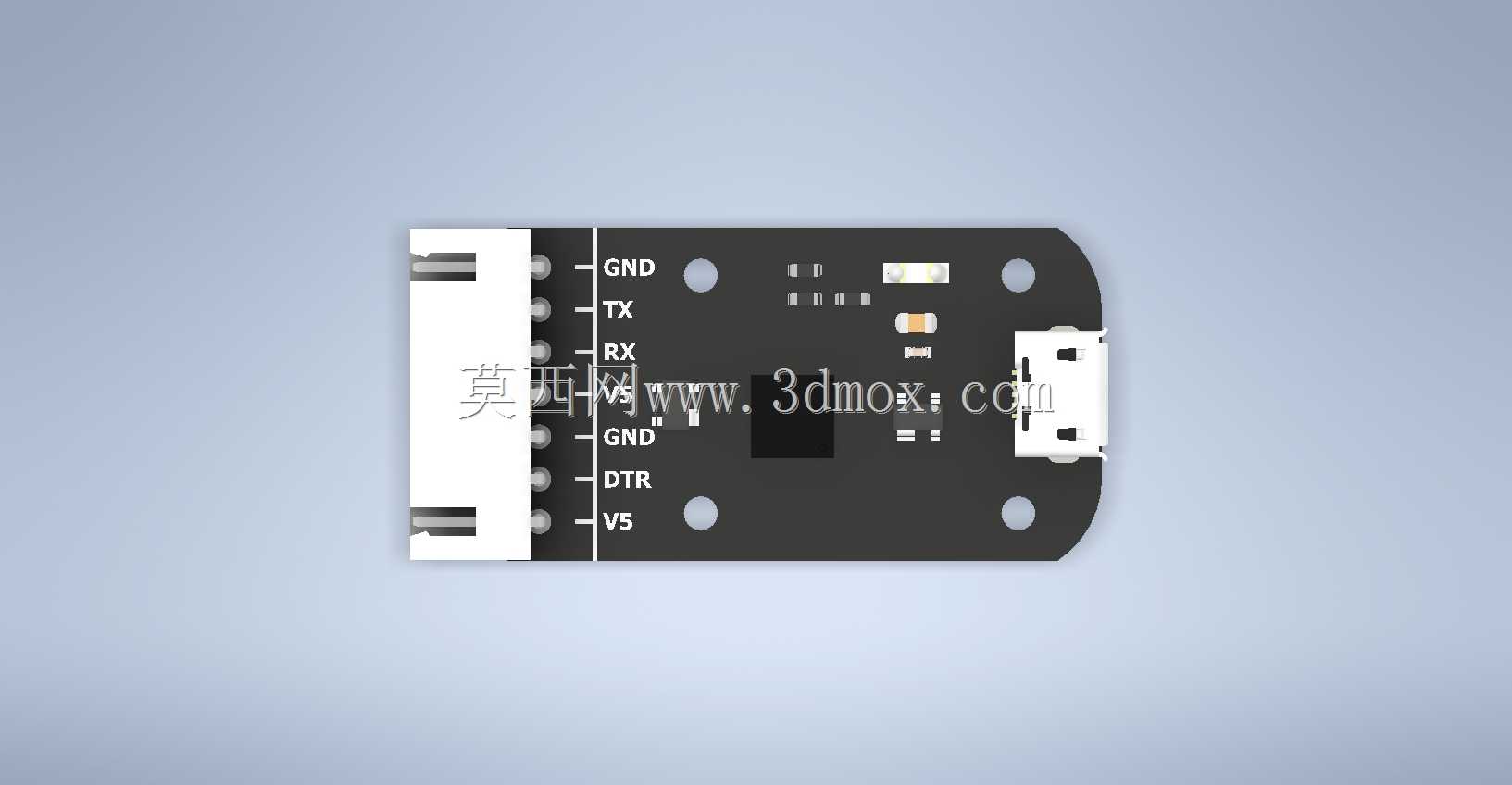

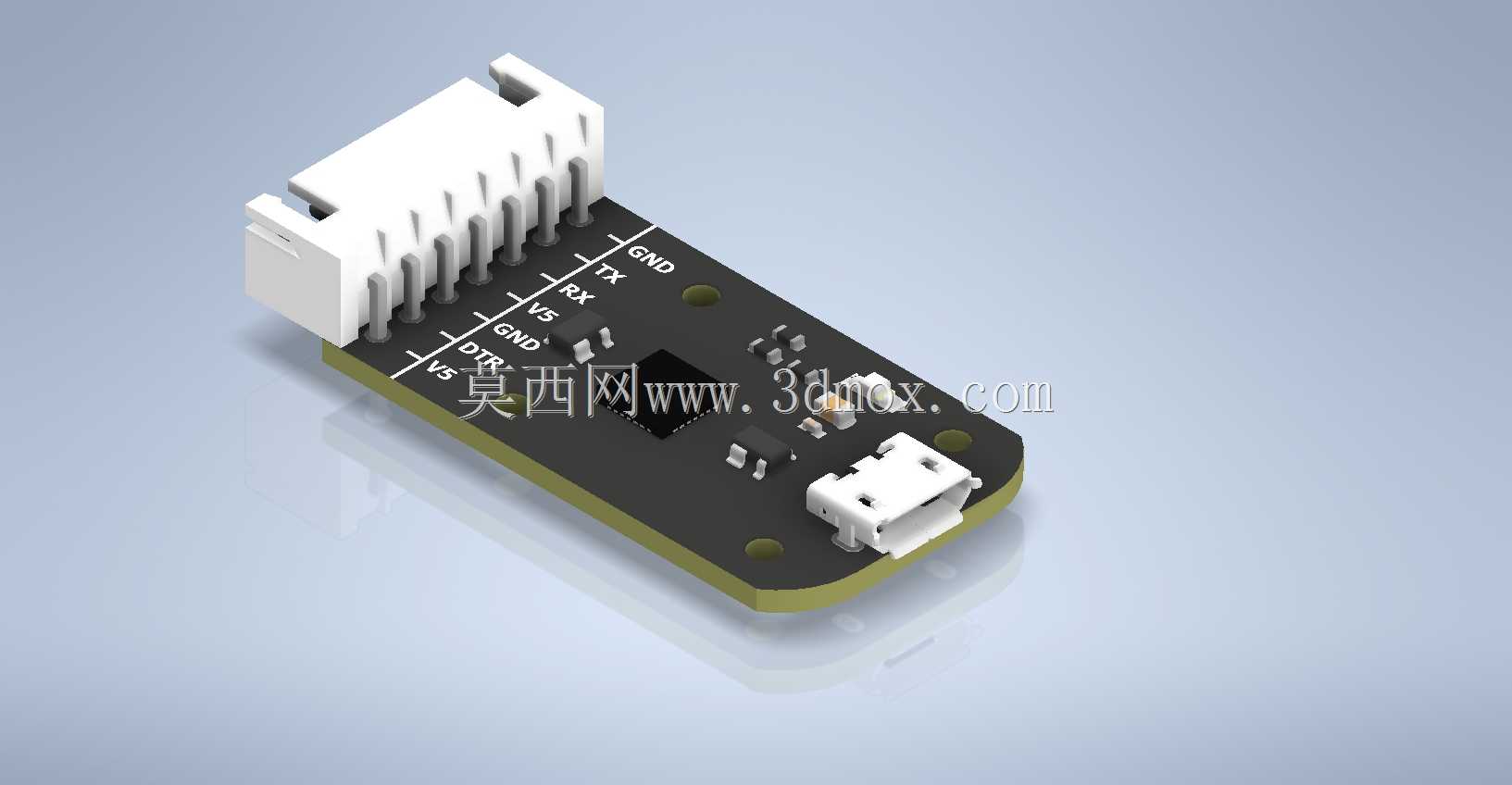

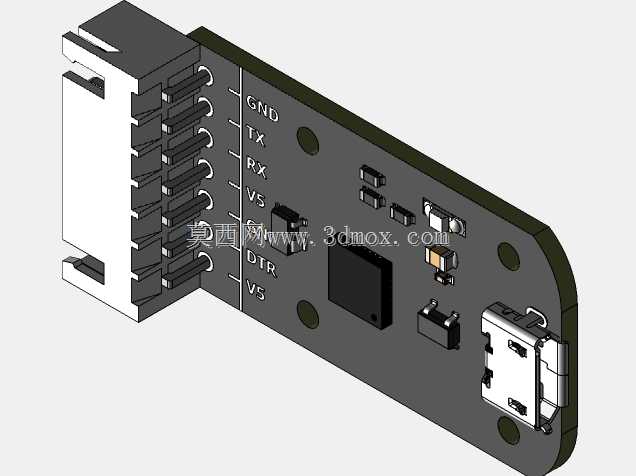

该转接桥主要服务于RPLidar A1系列激光雷达的串口通信场景，在移动机器人AGV导航、服务机器人环境感知、低成本二维测距测绘项目中，承担雷达原生接口与通用USB串口的信号转换职能，解决雷达排线接口无法直接对接常规调试上位机、通用主控板的适配问题。从功能层面看，板载集成了USB转UART核心电路，预留了与雷达排线匹配的卧式插座，引脚定义覆盖供电、信号收发、流控相关触点，可直接对接雷达输出端，无需额外飞线转接；板端引出的Micro USB接口可直接连接上位机或主控单元，实现雷达供电与数据传输的一体化，减少外部接线冗余。设计过程中优先参考实物测绘尺寸，板型采用狭长矩形布局，边缘预留两个对称安装孔，可直接通过M2螺丝固定在机器人底盘的预留安装位，安装孔位间距匹配常规小型传感器的安装孔距标准，无需额外设计转接支架。板上元件布局遵循信号流向规则，USB接口端放置ESD防护元件与电源滤波电容，核心转换芯片布置在板身中部，远离高频信号触点，减少信号干扰；雷达插座端布置在板身一端，与雷达排线出线方向匹配，避免接线后排线弯折过度影响连接可靠性。接口定义丝印清晰标注在插座旁，包含电源、收发、接地等引脚标识，现场接线时无需查阅额外手册即可完成对接，降低调试阶段的接线错误概率。板身厚度采用常规1.6mmPCB标准厚度，边缘做圆角处理避免安装时划伤线材，整体安装边界控制在极小范围内，可嵌入空间紧凑的小型机器人内部，不会占用过多底盘安装空间，适配各类对安装体积有严格要求的小型感知设备集成场景。电路层面预留了电源指示灯点位，可直观反馈供电状态，收发引脚旁预留了测试点，方便生产调试阶段快速检测信号通断，无需拆解外壳即可完成基础功能校验。
