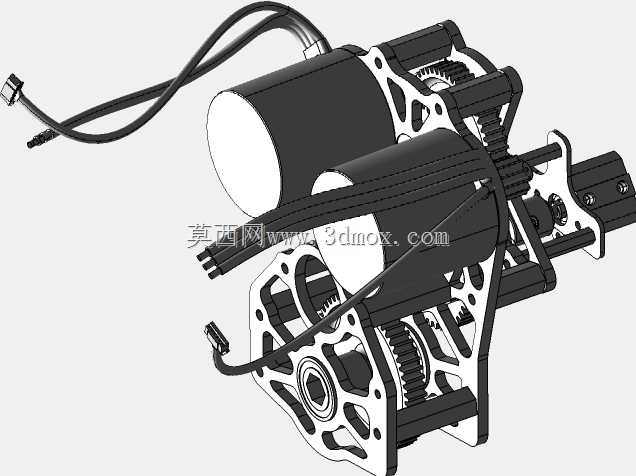

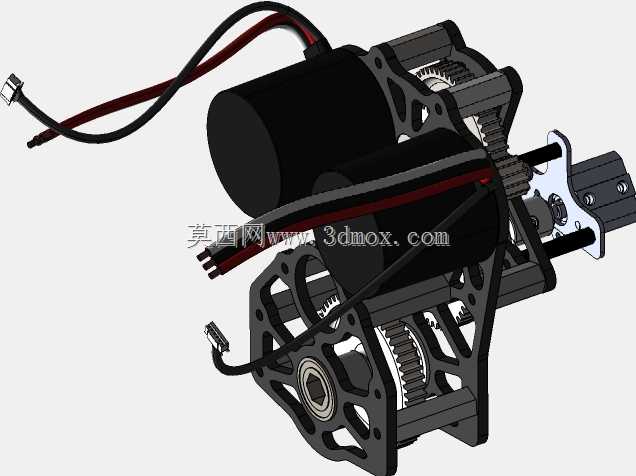

FRC赛事二级传动齿轮组结构设计

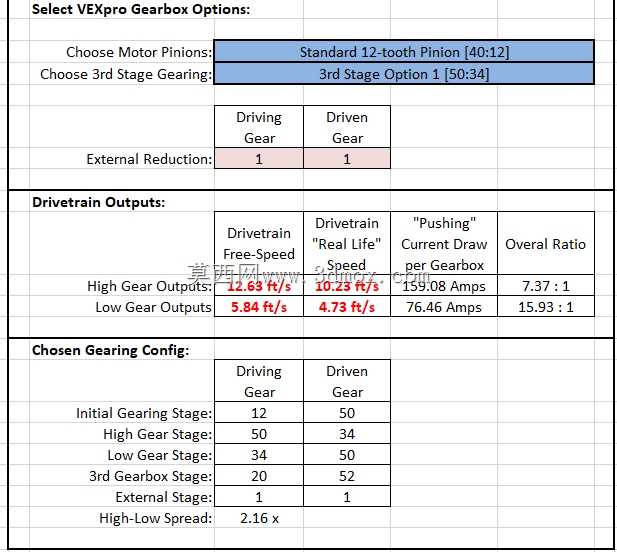

这套二级齿轮传动结构，主要面向FRC机器人竞赛的动力传输场景设计，适配竞赛机器人不同工况下的动力输出需求，在机器人的行走驱动、执行机构动力传递环节都能适配使用。从实际应用来看，竞赛场景下机器人需要在短时间内完成冲刺、搬运、对抗等不同动作，对传动系统的速比匹配、负载承载能力都有较高要求，这套结构通过两级齿轮减速的布局，实现了两档不同的传动速比，高档位速比1:7.37，适配机器人高速移动、快速调整位姿的工况，低档位速比1:15.93，适配大负载搬运、对抗推进这类需要大扭矩输出的场景。设计过程中优先考虑了传动链路的同轴度控制，各级齿轮的安装轴孔位置公差按照竞赛级传动的精度要求设定，避免高速运转下出现偏载、打齿的问题，齿轮的齿形参数经过匹配校核，保证不同档位切换时啮合顺畅，不会出现卡滞、传动异响的情况。从安装边界来看，整套齿轮组的布局紧凑，轴向与径向尺寸都做了优化，能够适配竞赛机器人有限的舱内安装空间，安装孔位采用通用的标准化间距设计，能够直接和常见的竞赛电机输出端、动力输出轴对接，不需要额外做转接件的定制加工。结构设计上兼顾了轻量化与结构强度，齿轮的轮辐部分做了减重处理，在保证齿根弯曲强度、齿面接触强度满足峰值扭矩传输要求的前提下，尽可能降低整套传动组件的自重，减少机器人的无效负载，提升动力利用效率。实际装配过程中，各级齿轮的侧隙控制在合理区间，既能够补偿加工与装配带来的误差，也能避免侧隙过大导致的传动回差，保证动力传输的响应速度，在机器人急停、正反转切换的工况下，不会出现明显的动力滞后问题。这套传动结构的润滑路径也做了预留，齿轮啮合区域的空间能够容纳润滑脂填充，长时间运转下可以减少齿面磨损，延长组件的使用寿命，适应竞赛过程中连续高强度作业的使用需求。
