FRC赛事机器人转向轮组驱动结构

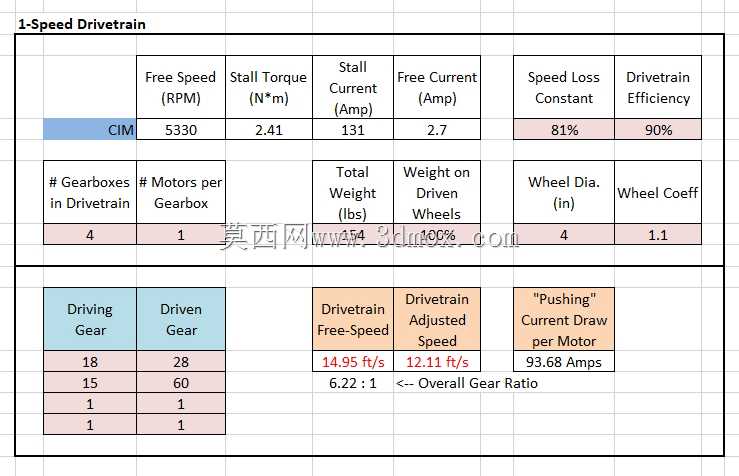

　　该轮组结构面向竞技类移动机器人的行走转向需求设计，核心解决轮式机器人在狭小场地内快速转向、精准走位的驱动需求，适配竞赛场景下频繁启停、急转变向、负载动态变化的实际工况，可直接应用于各类差速+转向复合驱动的小型移动机器人底盘，尤其适配需要全向移动能力的竞赛机器人、小型巡检AGV的行走单元搭建。从结构功能来看，整套模块集成了行走驱动与转向驱动两套独立传动链，行走驱动端采用NEO电机搭配1:6.22减速比的齿轮组，将电机高转速低扭矩的输出特性转换为轮面接触所需的低转速大扭矩输出，保证轮组在场地接触面获得足够附着力，避免急加速时出现打滑空转；转向驱动端采用1:20减速比的传动结构，将电机的旋转输出转换为整个轮组支架的水平回转动作，

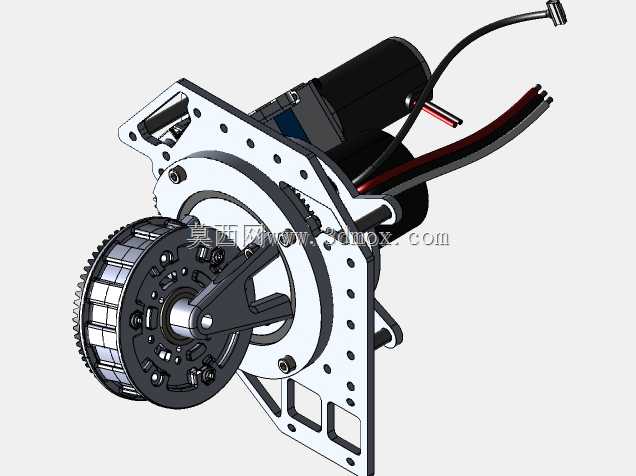

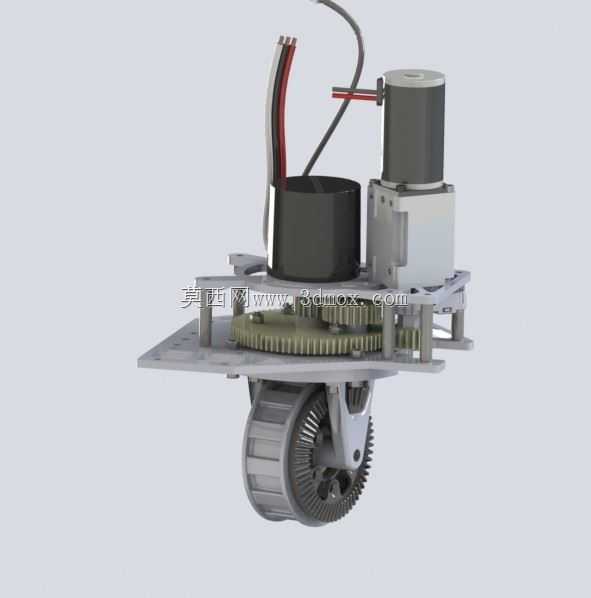

　　实现轮组朝向的精准调整，两套传动链相互独立，可同时配合完成行走过程中的动态转向，无需停机调整轮向，大幅提升机器人的移动灵活性。设计过程中优先考虑了安装边界的兼容性，整套轮组采用上层板载安装结构，所有传动部件、电机均集成在一块安装基板下方，基板上预留了对应规格的安装孔位，可直接通过螺栓固定在机器人底盘的框架上，无需额外设计转接支架；轮组的回转中心与安装基板的中心孔同轴，转向时整套轮体围绕中心轴做360度回转，走线通过中心位置的过线结构引出，避免转向过程中出现线缆缠绕拉扯的问题，这一设计也大幅降低了底盘布线的难度。传动结构全部采用直齿轮啮合传动，没有采用易打滑的同步带或者易磨损的蜗轮蜗杆结构，直齿轮的传动效率更高，反向间隙可控，

　　装配时可通过调整齿轮副的中心距来控制啮合间隙，既保证传动顺畅无卡滞，又能将回程误差控制在竞赛要求的范围内，满足机器人走位精度的需求；行走轮采用带防滑纹路的橡胶轮面，轮毂与齿轮集成设计，减少了额外的连接零件，轮体通过两侧的支撑臂固定在回转支架上，支撑臂采用对称式结构，保证轮体受力均匀，承受侧向冲击时不会出现支架变形导致的轮体偏斜。整套模块的外形尺寸经过紧凑化设计，在容纳两套电机、两级减速齿轮组、轮体、回转支撑结构的前提下，尽可能压缩了垂直方向的安装高度，降低机器人底盘的整体重心，提升机器人急停、转向时的稳定性，避免高速移动时出现侧翻风险；安装基板的轮廓尺寸适配常规2英寸规格的铝型材框架搭建的机器人底盘，

　　孔位间距符合竞赛机器人的通用搭建标准，可直接替换同类型的转向轮组模块，无需对底盘结构做大规模修改。实际应用中，该轮组可作为全向移动底盘的独立驱动轮使用，单轮即可独立完成行走速度与转向角度的控制，多轮搭配时可通过运动学解算实现横移、斜行、原地旋转等复杂移动动作，完全覆盖竞赛场地内的各类走位需求；结构上所有外露的传动齿轮都预留了防护安装位，可加装轻质的防护盖板避免场地内的碎屑、线缆卷入齿轮啮合区域，提升整套结构的运行可靠性；电机的安装位采用定位止口设计，装配时无需反复调整电机轴与齿轮轴的同轴度，降低装配难度，也方便后期维护时快速更换电机。
