参数化渐开线蜗杆传动构件设计

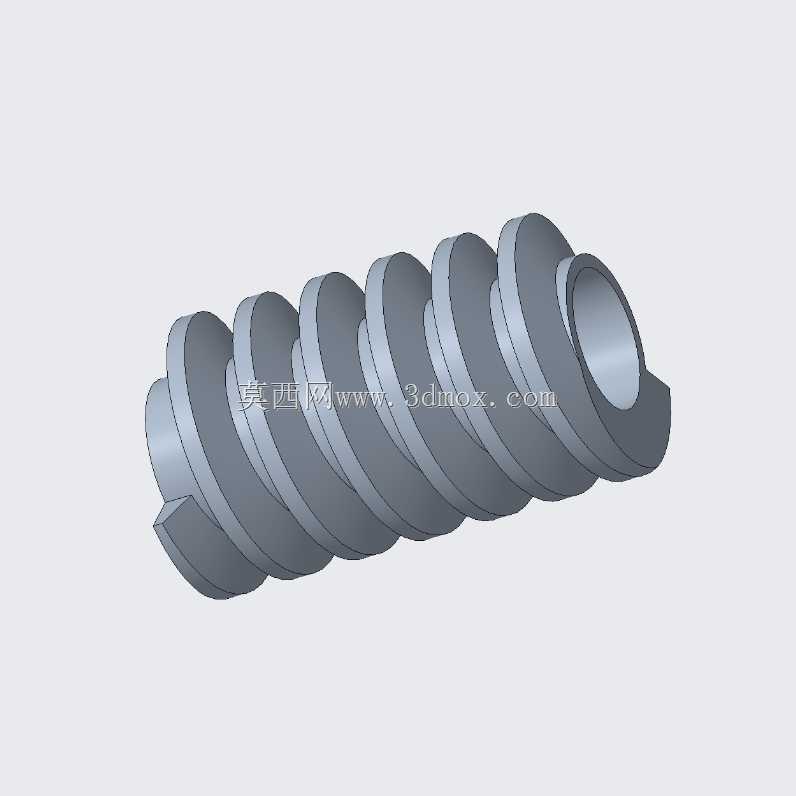

在中小功率传动系统的设计场景里，蜗杆传动凭借单级传动比大、运行平稳噪音低、具备反向自锁特性的优势，常被应用在起重设备的减速机构、输送线的分度单元、小型发电设备的动力传输端，尤其是需要紧凑安装空间、对传动冲击有严格限制的工况下，适配性远高于平行轴齿轮传动结构。这款参数化蜗杆的设计核心，是把渐开线齿形的核心控制参数做了全关联绑定，区别于固定尺寸的常规蜗杆模型，设计人员不需要从零开始绘制齿形螺旋线、切除齿槽特征，只需要调整径节数值，就能匹配不同模数的传动配对需求；调整齿部高度参数，可适配不同中心距的蜗轮啮合间隙要求；调整齿顶圆、齿根圆半径，能快速适配不同负载等级的轴系安装空间；修改压力角参数，可直接切换不同啮合特性的齿形标准，满足不同工况下的接触强度要求。从实际安装边界来看，这款蜗杆采用空心轴结构设计，内孔可直接穿过传动轴，通过键槽实现周向固定，不需要额外设计轴套转接结构，能有效缩短整个传动副的轴向安装尺寸，齿部两端做了倒角过渡处理，既可以避免装配过程中齿端磕碰损伤，也能在啮合初期快速跑合，降低初期磨损量。设计过程中特意将齿形生成逻辑做了特征封装，使用者只需要进入草图编辑环境，就能通过修改孔位拉伸草图的尺寸，自定义轴端的固定孔位置、数量与孔径，不需要重新拆解特征树重建模型，不管是做传动方案的快速选型验证，还是做系列化产品的参数化迭代，都能大幅减少重复建模的工作量。在实际工程应用中，这类参数化蜗杆尤其适合发电设备的动力输入端减速结构，能在有限的安装空间内实现大传动比的动力传输，同时渐开线齿形的啮合接触面积更大，相比阿基米德蜗杆具备更高的传动效率，长期运行的温升更低，能适配连续运转的工作场景。建模时严格遵循机械设计手册中渐开线蜗杆的齿形公差要求，螺旋升角与齿厚的关联参数完全匹配啮合计算逻辑，调整参数后不会出现齿形畸变、特征报错的问题，不管是用于三维装配的干涉检查，还是后续导出工程图做加工尺寸标注，都能直接复用模型特征，不需要额外做几何修正。
