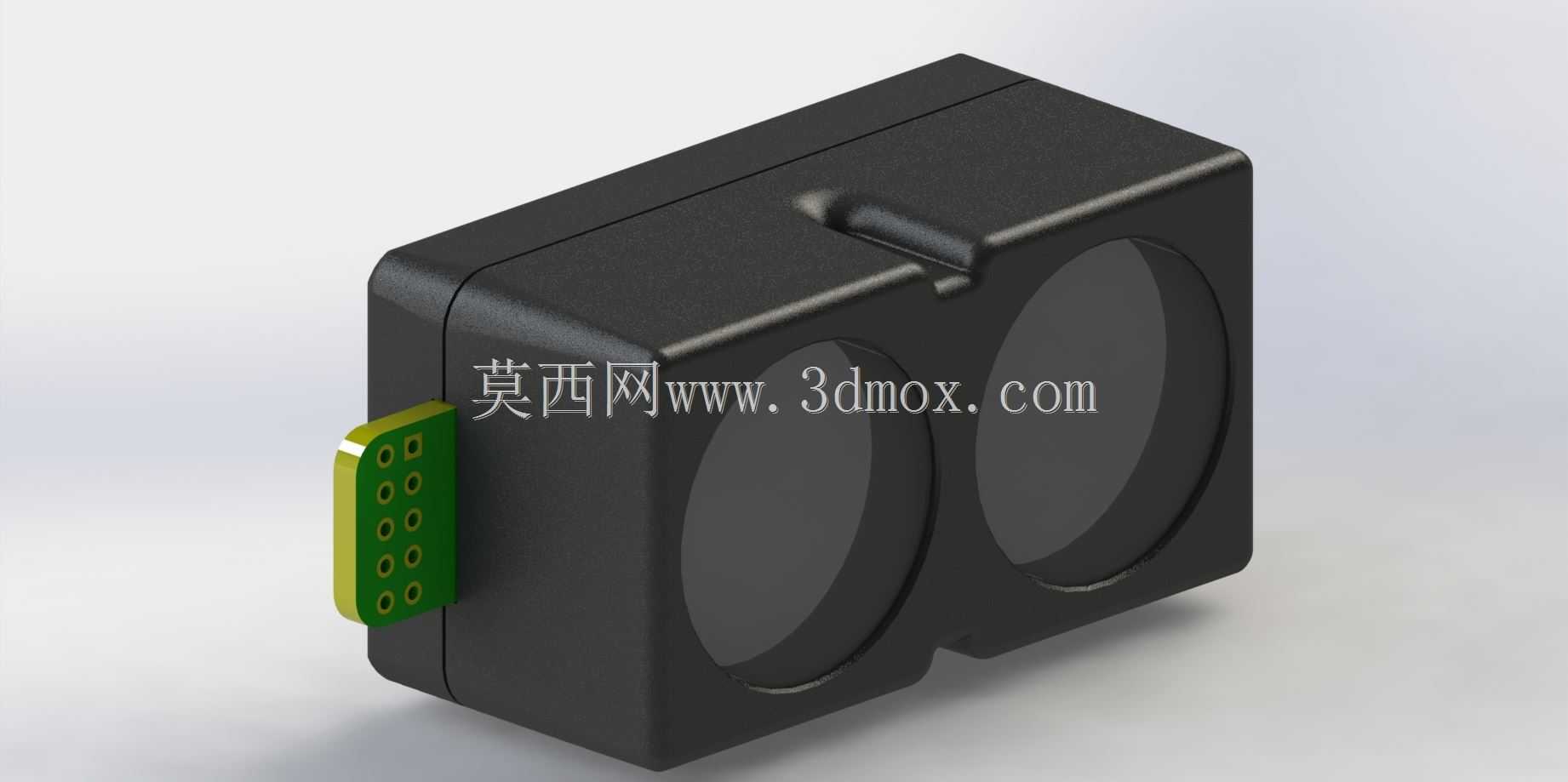

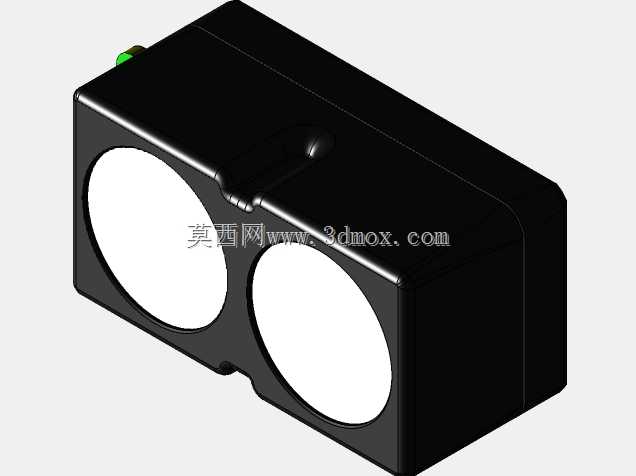

佳明LiteV4激光测距雷达结构设计

这款激光测距雷达的结构设计，首先要匹配户外移动机器人、无人机定高避障、工业自动化产线物料定位、智能交通车流检测这类实际场景的安装需求，设备核心用途是通过激光飞行时间原理实现非接触式高精度距离检测，相比超声测距模块，它的抗光干扰能力更强，测距盲区更小，响应速度更快，能适配低速无人设备的实时避障、工业堆垛机的位置校准、自动门的人体感应触发等多类工况。从功能特性来看，这款产品采用双光学窗口布局，一侧为激光发射端，一侧为回波接收端，两个光学窗口做了内凹沉台设计，能在安装时预留滤光片的安装空间，避免外部磕碰直接损伤光学镜片，同时沉台结构可以遮挡侧面杂散光进入接收端，降低环境光带来的测量噪声。侧面引出的排针接口采用侧插式布局，排针做了90度弯折设计，安装时可以直接将模块贴装在设备壳体平面，不需要额外预留接线弯折的空间，排针引脚间距采用标准2.54mm规格，能直接适配通用杜邦线、PCB直插焊盘的连接需求，不需要定制转接件。设计过程中优先考虑了安装边界的兼容性，整体外壳采用方正的长方体构型，四个边角做了小尺寸倒角处理，既避免锐边划伤安装人员，也不会因为倒角过大占用额外的安装空间，壳体背部预留了两个标准M2螺丝安装孔位，孔位间距做了通用化设计，可以适配市面上多数小型传感模块的安装支架，不需要重新打孔适配。外壳的合模线设置在侧面居中位置，上下壳采用卡扣加超声波焊接的固定方式，既保证壳体的密封性能，满足户外使用的防尘要求，也不会在正面光学区域留下合模缝影响外观与光学性能。光学窗口的镜片安装槽做了0.1mm的公差预留，既能保证滤光片安装后不会出现松动，也不会因为公差过紧导致镜片受压开裂。模块整体厚度控制在较薄的尺寸区间，安装时可以嵌入设备壳体的预留槽内，仅露出光学窗口部分，降低设备整体的风阻与突出尺寸，适配无人机、小型AGV这类对安装空间、重量敏感的应用场景。排针接口的引脚定义做了标准化排布，电源、通信、触发引脚的位置匹配行业通用激光测距模块的定义，用户替换旧款模块时不需要重新改板布线，降低选型替换的成本。壳体表面采用细磨砂纹理处理，既可以避免注塑过程中出现缩痕影响外观，也能减少现场使用时的指纹、灰尘附着，长期使用不需要频繁清洁维护。
