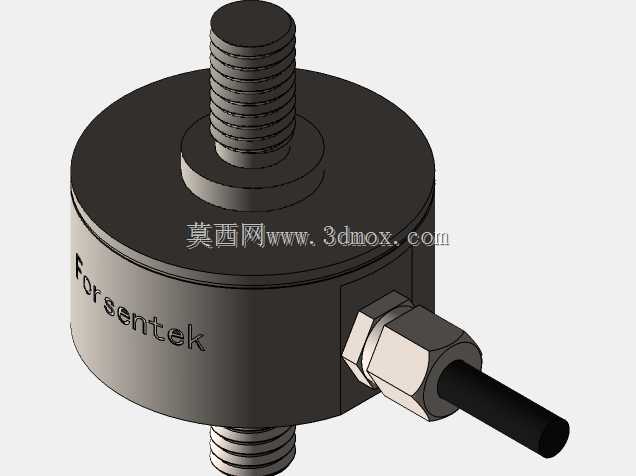

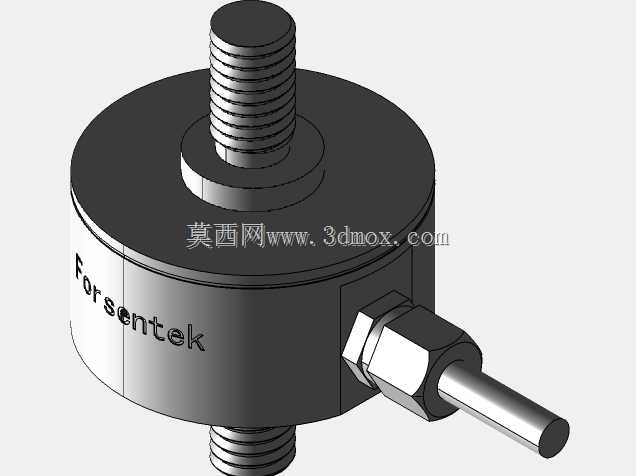

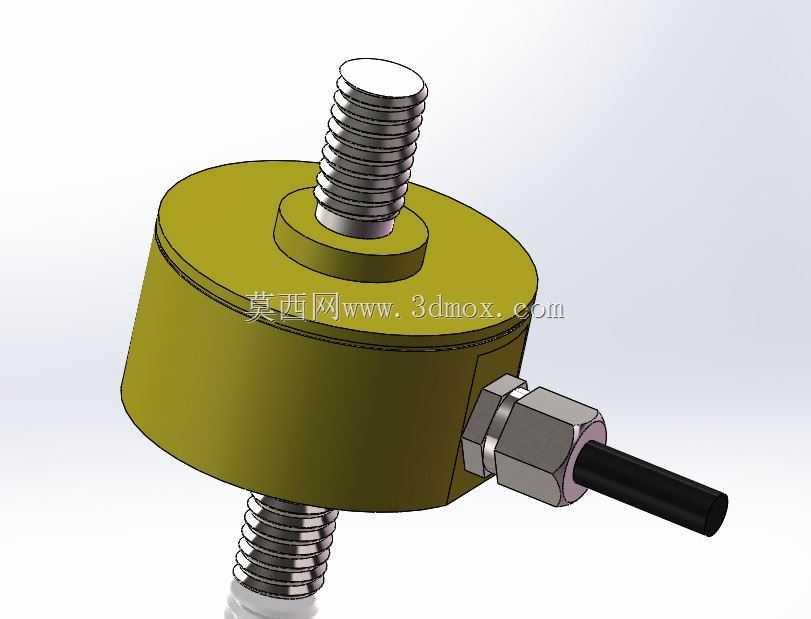

M6螺纹杆端直列式拉压力称重传感结构

这款柱式拉压力传感结构，核心适配小量程力值检测场景，在小型自动化装配压装工位、3C产品插拔力测试台、小型料仓称重模块、医疗耗材张力控制机构中都能见到同类结构的应用，可同时覆盖拉伸、压缩两个方向的力值采集需求，额定适配100kg即1kN的测量量程，杆端采用M6外螺纹设计，能直接和设备上的对应内螺纹安装位配合，无需额外设计转接连接件，大幅缩减设备集成时的结构设计工作量。从结构设计逻辑来看，整体采用圆柱对称构型，能有效避免偏载带来的测量误差，上下同轴的螺纹安装端保证受力轴线与内部应变敏感区完全重合，侧向出线的接头设计预留了足够的线缆弯折空间，不会在安装后和周边结构件产生运动干涉。设计阶段需要重点把控安装边界尺寸：主体圆柱外径适配小型设备的紧凑安装空间，上下螺纹段的有效旋合长度经过校核，保证满量程负载下螺纹连接不会出现滑牙、变形问题，出线端的六角接头结构既方便线缆锁紧固定，也能在安装时提供扳手卡位，避免装配时扭转力直接作用在内部应变元件上造成精度损伤。实际应用中，这类结构不需要额外的安装支架，上下端分别和施力端、受力端螺纹锁紧即可完成装配，相比法兰安装式的同类传感结构，占用的径向安装空间更小，特别适合安装空间局促的小型检测设备、实验测试夹具使用。结构设计上，外壳采用一体式柱型壳体，能为内部应变测量单元提供可靠的物理防护，避免车间环境中的粉尘、切削液飞溅直接接触内部敏感元件，出线处的密封结构可适配常规工业车间的使用环境，不需要额外增加防护外罩。建模过程中需要重点保证上下螺纹的同轴度公差，壳体与内部应变区的配合间隙控制在合理范围，避免装配后出现预紧应力影响初始测量零点，侧向出线的接头位置需要和主体圆柱保持垂直，保证线缆引出方向不会和上下安装的连接结构产生位置冲突，螺纹段的退刀槽尺寸需要符合标准螺纹加工规范，保证实际加工时螺纹能完全旋合到安装基准面，避免出现安装间隙导致力值传递出现偏差。
