INA219直流电流检测传感模块结构设计

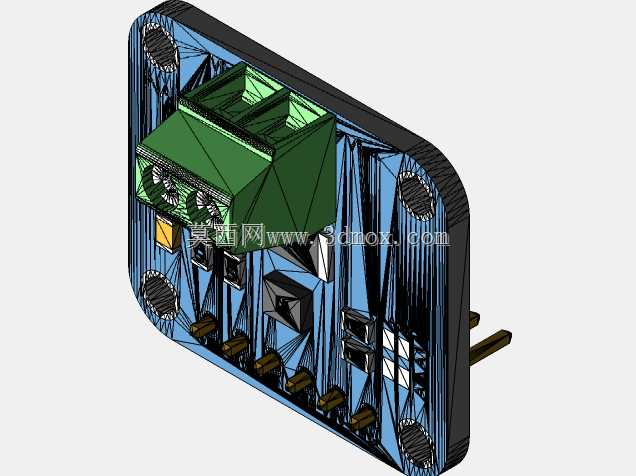

在嵌入式测控、工业电源监测、新能源储能系统、低压配电回路的电流采样场景中，这类集成式电流检测模块是获取回路实时电流参数的核心感知部件，无需额外搭建复杂的信号调理电路，即可完成直流回路电流与功率的精准采集。从结构设计层面来看，该模块采用板载集成化布局，将采样电阻、信号调理芯片、接线端子与插针接口整合在一块方形PCB基板上，基板四角预留了标准安装孔位，可直接通过M2螺丝固定在设备内壁、DIN导轨转接座或者定制安装支架上，安装孔的孔位间距适配行业通用的小尺寸模块安装规范，无需额外加工转接板即可完成快速装配。模块上方的绿色接线端子采用大电流插拔式结构，可直接接入被测主回路，接线端的夹持力经过结构优化，能适配16-22AWG的多股铜芯导线，避免长期运行中出现导线松脱、接触电阻过大导致的采样偏差问题；模块侧边伸出的排针接口采用标准2.54mm间距设计，可直接插接到主控板的排母座上，也可通过杜邦线连接到采集终端，适配不同的布线需求。设计过程中充分考虑了电气间隙与爬电距离要求，主回路接线端与信号输出端之间预留了足够的安全间距，避免高压侧串扰影响低压信号采集的精度；PCB基板边缘做了圆角处理，避免装配过程中划伤操作人员或者相邻线路的绝缘层，板上元器件的布局遵循信号流向规律，从主回路输入到采样芯片再到信号输出端依次排布，减少信号走线长度，降低电磁干扰对采样精度的影响。实际应用中，这类模块可直接嵌入到直流电源输出端、电机驱动回路、电池管理系统的采样支路中，无需额外校准即可完成0-26V量程内的电流、电压、功率参数采集，结构紧凑的特性使其可以安装在空间狭小的设备腔体内，不会占用过多的安装空间；模块整体的外形尺寸适配小功率测控设备的内部安装空间，安装孔的沉台设计可以让螺丝头部完全埋入基板内，不会突出板面影响相邻部件的装配，板上的采样电阻采用大功率贴片封装，可承受持续大电流通过时的发热，避免长期满负荷运行出现电阻漂移导致采样失准。在结构细节上，接线端子的卡扣结构经过反复验证，插拔次数可达千次以上仍能保持稳定的接触压力，排针的焊盘做了加大处理，提升焊接强度，避免多次插拔后出现焊盘脱落的问题，基板表面的阻焊层采用哑光材质，减少强光环境下的反光干扰，方便调试过程中观察板上元器件的状态标识。
