Omni全向轮法兰式钢制球座结构件

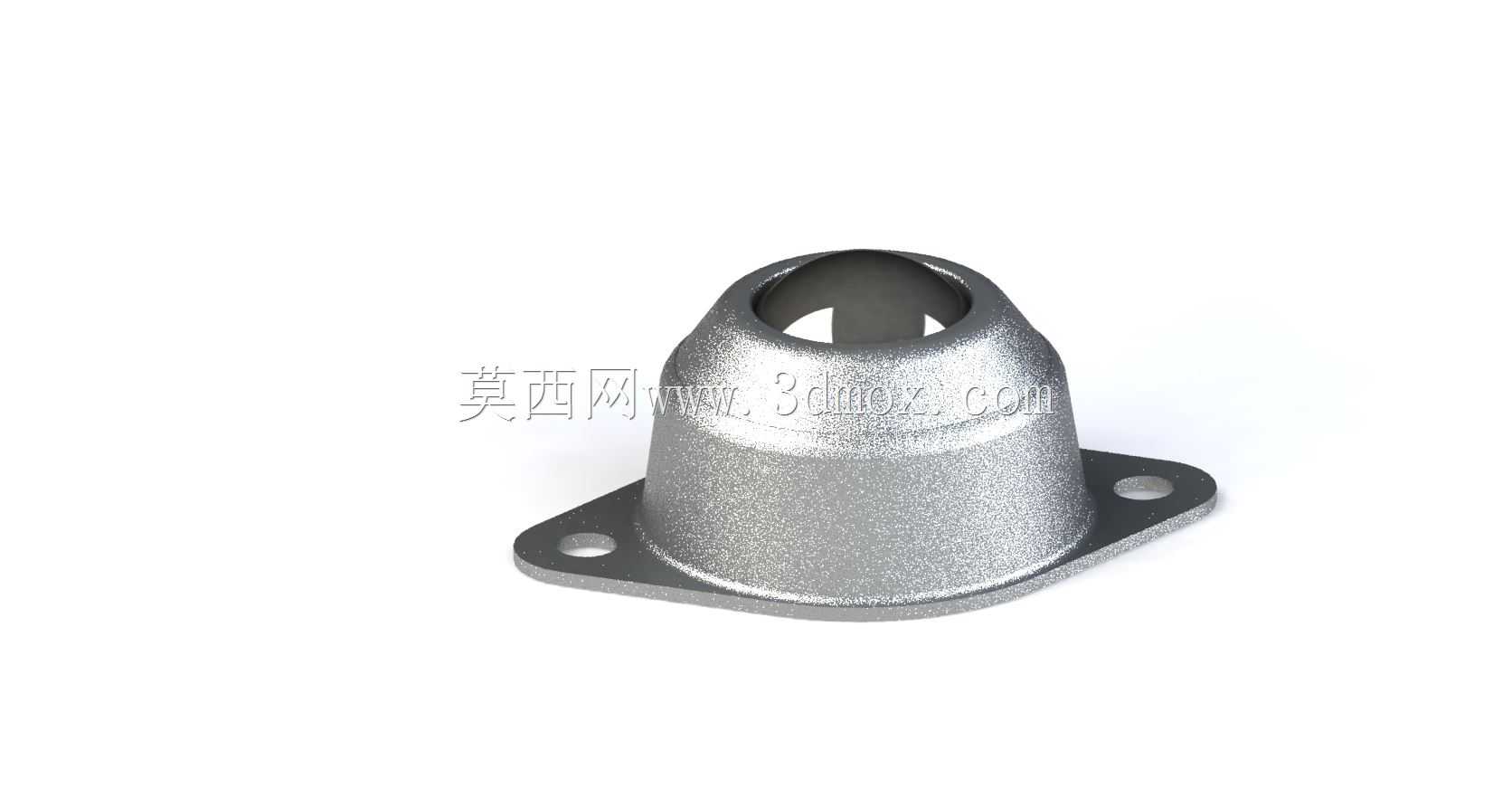

该构件为全向移动轮组的钢制承载球座，核心应用场景覆盖AGV转运小车、仓储分拣移动平台、车间物料周转台车、服务型移动机器人的轮组装配环节，作为全向轮的核心承载基座，承担轮体钢球的定位约束、载荷传递与安装固定功能。从实际使用工况来看，这类球座需要承受轮组传递的垂直静载荷、移动过程中的冲击动载荷，以及全向转向时产生的侧向剪切力，因此整体采用一体成型的钢制结构，避免拼接结构带来的应力集中问题，保证长期交变载荷下的结构强度。设计过程中优先考虑安装适配性，底部采用菱形法兰安装边，设置两个对称的安装通孔，可直接通过螺栓固定在轮组支架或者移动设备底盘上，安装边与主体衔接位置做了圆弧过渡处理，消除机加工和受力过程中的应力集中点，避免长期使用出现根部开裂的问题。主体结构呈上窄下宽的锥台形态，上部开设的异形开孔为钢球的限位与滚动预留间隙，同时兼顾轻量化需求，在不降低结构刚度的前提下减少不必要的材料冗余，上部开口的尺寸经过匹配计算，刚好约束钢球的脱出位移，同时保证钢球能够顺畅完成全向滚动动作，不会出现卡滞或者过度窜动的问题。整体高度控制在20mm，属于低矮型安装基座，适配低底盘移动设备的安装空间需求，法兰安装边的外轮廓尺寸经过优化，不会超出轮组的横向安装边界，避免和周边的轮组支架、底盘走线槽产生装配干涉。内壁的曲面轮廓完全匹配钢球的滚动包络面，加工时需要保证曲面的粗糙度要求，减少钢球滚动时的摩擦阻力，降低轮组运行的噪音和磨损速率。这类球座在设计时还需要考虑和轮组其他配件的装配公差，安装孔的中心距、主体的同轴度、上部开口的形位公差都需要控制在合理范围内，保证装配后轮组的滚动顺畅度，避免出现偏载导致的钢球异常磨损问题。在AGV小车的实际运行中，这类球座的可靠性直接影响全向轮的使用寿命，一旦球座出现变形或者开裂，会导致钢球移位，直接造成轮组卡滞，影响移动设备的正常行走，因此结构设计时在受力较大的锥台下部做了壁厚加强处理，保证足够的抗冲击余量，即使遇到路面小幅度凸起或者急停冲击，也不会出现结构变形。
