立式导向冲压裁切工装结构设计

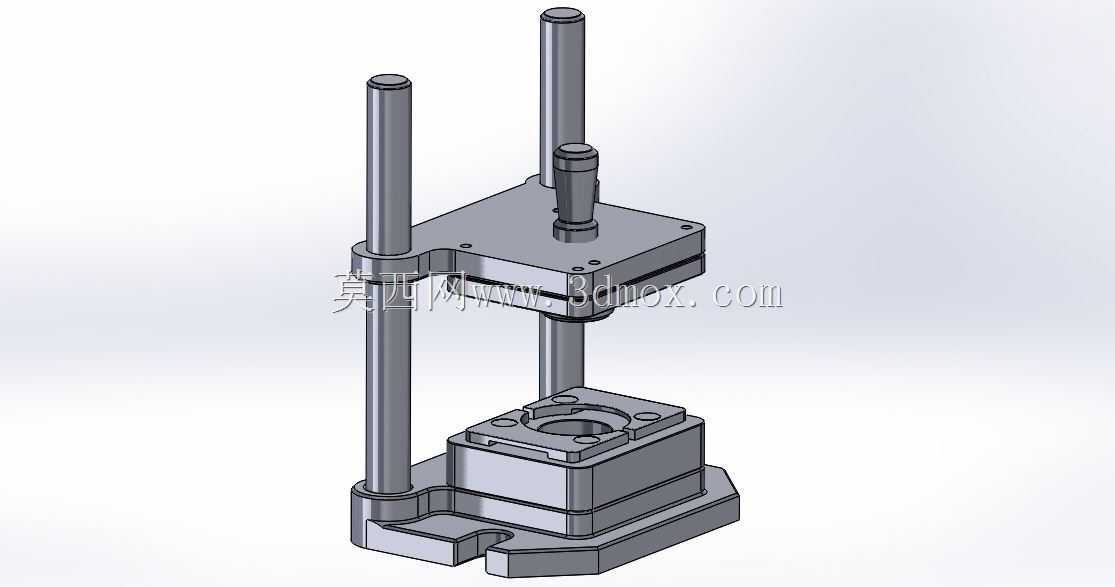

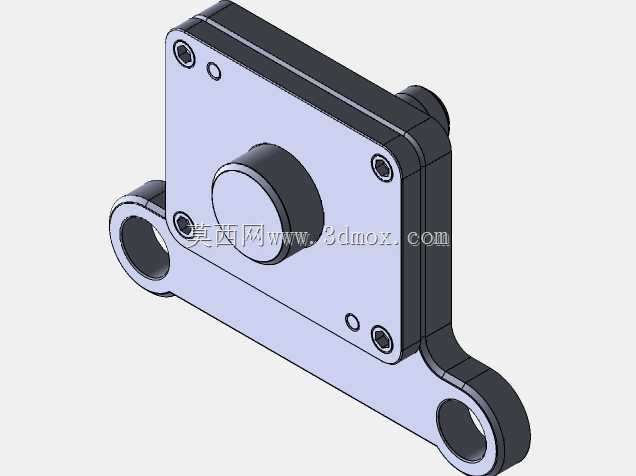

这套立式导向结构的裁切压合工装，主要面向薄型片材、软质覆膜类工件的定形冲切工序，常见于消费电子辅料加工、包装内衬裁切、小型橡塑件冲制成型的产线工位，可直接集成到半自动手压工位或者搭配小型气缸驱动实现单机自动化作业，适配小批量多批次的柔性生产需求。从结构布局来看，整体采用双导柱立式排布，两根平行的圆柱导向立柱通过底部基座与上滑动平台形成稳定的滑动副，导柱表面做硬化处理降低长期往复滑动的磨损量，上平台的导套位置预留了润滑脂注油通道，日常维护时无需拆解结构即可完成润滑保养，避免长期运行出现卡滞、爬行问题，保证上下模合模时的对位精度，合模过程中上下模的平行度偏差可控制在0.02mm以内，避免冲切过程出现毛边、切不断的不良问题。

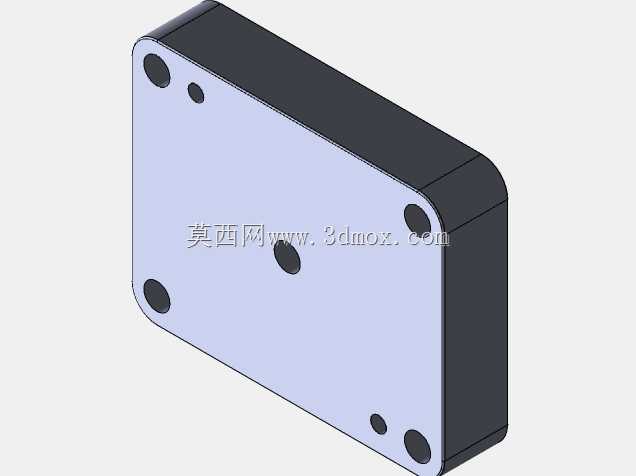

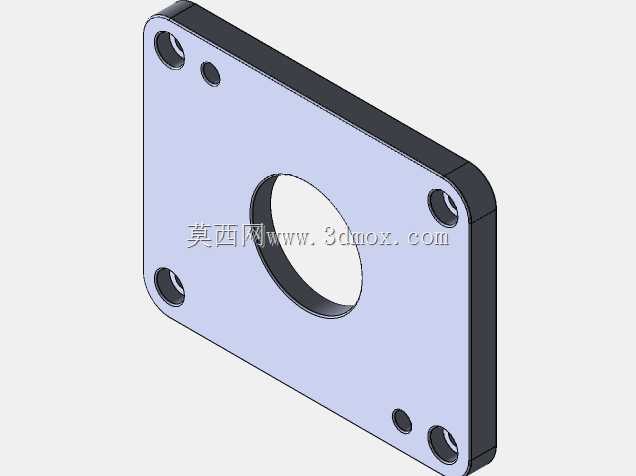

下模部分采用嵌入式模腔设计，模座通过定位销与底部基座连接，更换不同规格产品时只需松开锁紧螺钉即可快速替换模仁，无需重新调整整体同轴度，适配多规格产品的快速换产需求；模腔周边预留的真空吸附通道，可在放料时通过负压将软质片材平整吸附在模腔表面，避免薄型材料放料时出现褶皱、偏移，冲切前无需人工反复整理料片位置，降低操作人员的作业强度。上模的冲压头采用快拆式连接结构，与驱动杆的连接位置设置了防转销钉，保证冲头刃口方向与下模腔始终对齐，冲头的压合行程通过上平台的限位螺钉进行硬限位，可根据不同材料厚度调整下压深度，避免刃口过度磕碰导致的崩刃问题，延长模具刃口的使用寿命。

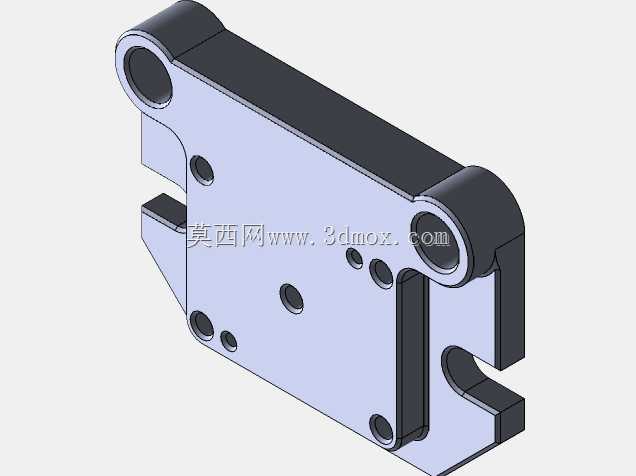

安装边界上，底部基座设置了四个沉头安装孔，可直接固定在标准铝型材工作台面或者专用机台架上，基座底部预留了10mm的走线空间，方便真空管路、驱动气源管路的排布，不会出现管线被结构件挤压磨损的问题；整体结构的横向占用尺寸控制在300mm*250mm范围内，竖向最大行程下整体高度不超过450mm，不会占用过多产线空间，适合在紧凑的流水线工位旁布置。结构设计过程中，所有受力部件均做了应力校核，导柱选用45号钢调质处理，上下模座采用40Cr材料淬火处理，保证长期冲压力作用下不会出现结构变形，滑动配合面的公差选用H7/g6间隙配合，既保证滑动顺畅无卡滞，又不会出现过大的配合间隙导致合模偏移，整套结构没有冗余的复杂构件，加工难度低，普通铣床、磨床即可完成大部分零件的加工，后期维护更换易损件的成本较低。
