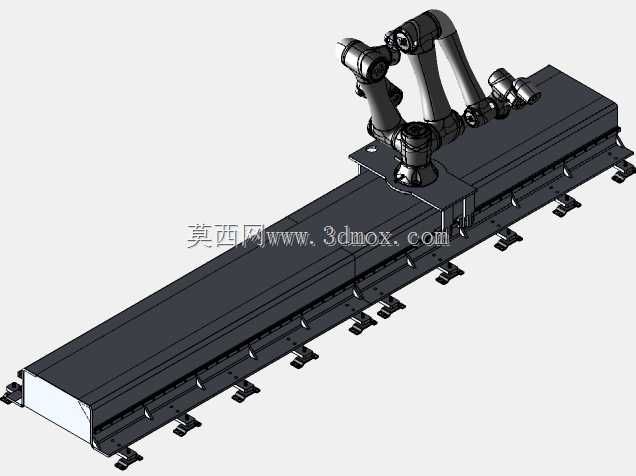

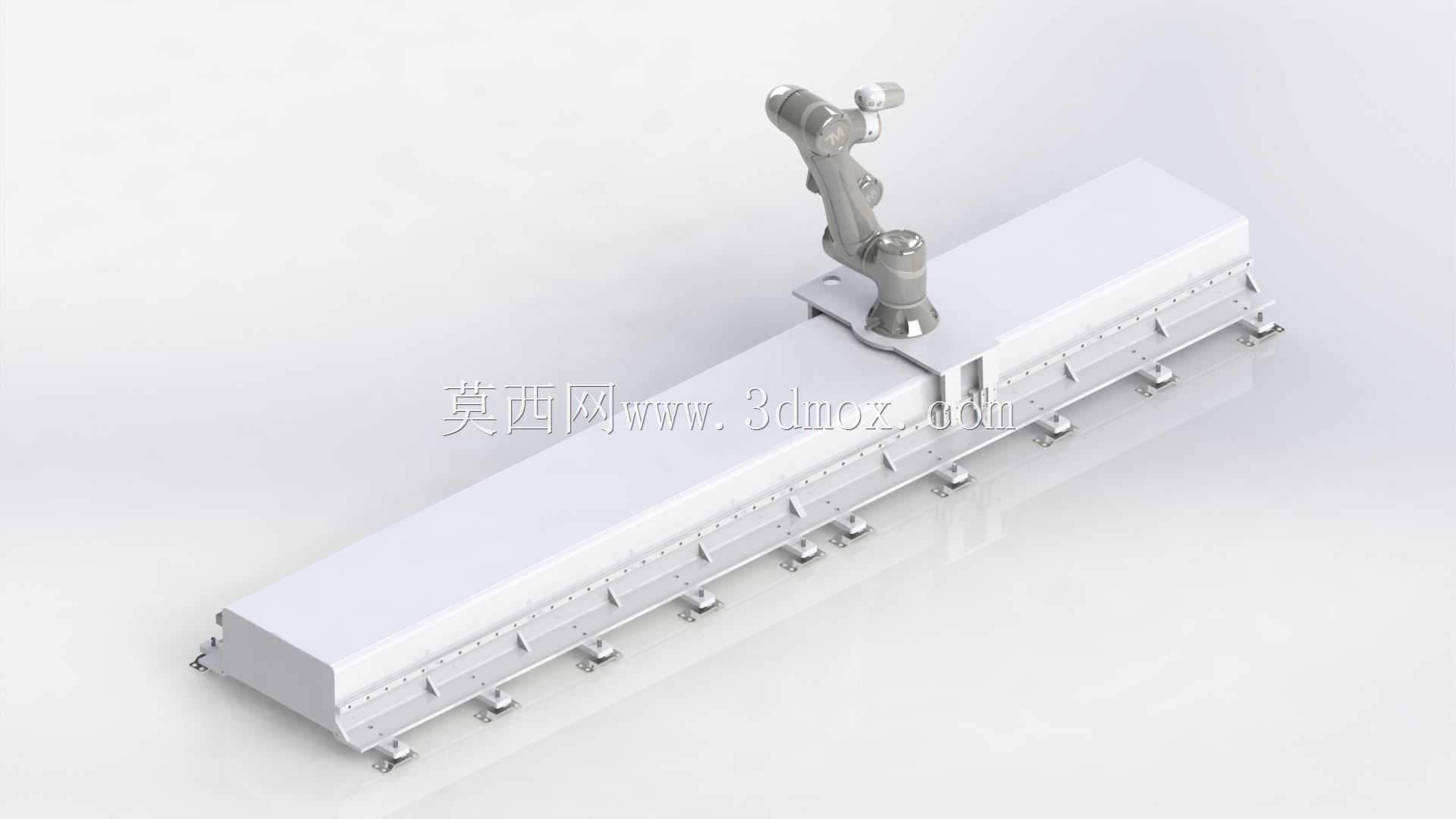

工业机器人长行程行走导轨滑块结构

这类带行走滑块的机器人地轨结构，目前在汽车焊装车间、大型钣金上下料工位、长尺寸工件焊接产线里应用极广，核心是解决常规六轴机器人臂展覆盖范围不足的问题，让单台机器人可以覆盖多个工位的作业需求，减少产线机器人配置数量，降低整线设备投入成本。从结构设计逻辑来看，该滑块作为机器人与地轨梁体的连接承载部件，首先要满足对应负载机器人的静动态载荷要求，安装面的平面度、连接孔位的位置度都需要严格匹配对应型号机器人的底座安装尺寸，避免安装后出现应力集中，影响机器人重复定位精度。滑块整体采用包覆式设计，内部集成导向轮与承载滚轮组，和地轨内部的精密导轨配合，可实现长距离平稳移动，运行过程中能抵消机器人高速启停、急停以及作业时产生的倾覆力矩与侧向力，保证移动过程中机器人末端的位置精度稳定。设计时首先要确认安装边界，滑块的整体宽度要适配地轨梁体的截面宽度，上部安装法兰的尺寸要匹配机器人底座的安装孔距，预留足够的螺栓锁紧空间，同时滑块下部的移动组件要和地轨内的导轨、齿条安装位置完全匹配，保证齿轮齿条啮合间隙处于合理区间，避免运行出现卡顿或者反向间隙过大的问题。在实际产线应用中，这类滑块搭配的地轨长度可根据产线工位布局灵活调整，滑块上除了安装机器人本体，还可预留管线包的固定支架安装位，方便机器人的动力线、信号线、气管等管线随滑块同步移动，避免管线拖拽磨损。滑块的防护设计也贴合工业现场使用需求，两侧和地轨梁体配合的位置设置有密封刮屑结构，可阻挡焊接飞溅、车间粉尘、切屑等杂物进入导轨配合面，延长内部传动组件的维护周期，适配焊接、机加工上下料、打磨等多工况的使用需求。从结构细节来看，滑块的主体承载件采用厚钢板焊接后去应力加工而成，避免长期承载出现形变，连接位置均设置有加强筋结构，提升整体刚性，移动过程中不会因为机器人姿态变化产生明显形变，保证机器人作业时的稳定性。
