霍比金ST3007外转子无刷电机结构设计

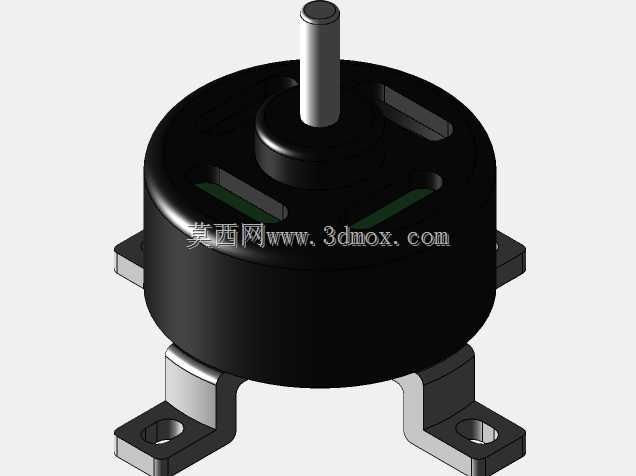

这款外转子结构的小型动力部件，常被应用在小型航模、桌面级精密传动装置、小型散热模组以及便携智能设备的动力输出端，作为核心动力转换单元，它承担着将电能转化为旋转机械能的核心作用，能够在有限的安装空间内输出适配的扭矩与转速，满足低负载高转速工况的使用需求。从结构设计逻辑来看，这款电机采用外转子布局，转子外壳直接包裹定子绕组，相比同尺寸内转子电机，能够获得更大的转动惯量与扭矩输出特性，运转时的动平衡表现更稳定，适配持续匀速运转的工况场景。顶部伸出的输出轴采用标准圆柱轴设计，轴径与轴伸长度经过匹配计算，既可以直接安装螺旋桨、小型同步轮等传动件，也可以通过联轴器连接后续负载，轴与转子端盖的配合处做了同轴度公差约束，避免高速运转时出现轴跳影响传动精度。底部的四个安装支脚采用对称分布设计，支脚上预留的通孔适配标准紧固件安装，安装孔的中心距经过严格校核，能够直接匹配常规小型设备的电机安装位，支脚与电机主体的连接位置做了加强过渡结构，避免安装紧固时应力集中导致壳体开裂，同时支脚的高度预留了接线与底部散热的间隙，不会因为安装面贴合过紧影响绕组散热。定子部分的绕组排布采用集中绕线方式，在有限的定子槽空间内最大化铜线填充率，兼顾运转效率与发热控制，转子磁钢采用表贴式固定方式，磁钢与定子铁芯的气隙控制在合理区间，既保证磁通量的有效利用，也避免气隙过小导致的扫膛风险。端盖上预留的开槽结构一方面可以作为装配定位卡口，方便生产过程中的转子与端盖压装定位，另一方面也可以作为辅助散热通道，让运转时内部产生的热量能够通过空气对流快速散出，降低长时间运转的温升幅度。在实际选型适配时，需要注意安装面的平面度公差，避免支脚安装时出现强制变形导致电机壳体受力不均，影响轴承的使用寿命，输出轴与负载的连接要保证同轴度，避免额外的径向力施加在轴端，加速轴承磨损。这类小型无刷外转子电机的设计核心，是在紧凑的体积约束下平衡动力输出、散热效率与安装便利性，所有结构细节都围绕实际装配与使用场景展开，没有冗余的结构设计，每个特征都对应实际生产、装配、使用环节的具体需求，不管是做设备选型参考，还是做同类电机的结构设计参照，都能提供直观的结构参考价值，建模过程中对各个配合面的公差约束、安装特征的尺寸校核，也能为同类产品的三维设计提供实际的尺寸参照。
