小型直流驱动电机EG-530AD-2B结构设计

在消费电子、小型智能硬件的结构开发场景里，这类扁式结构的直流驱动电机是非常常见的动力选型，很多做便携电子装置、小型传动机构的工程师，在方案初期都会优先考虑这类成熟结构的动力元件。从实际使用场景来看，它常被集成在小型影音播放装置、精密进给机构、桌面级小型传动模组里，负责输出稳定的低转速大扭矩动力，适配低压直流供电的使用环境，不需要复杂的驱动电路就能实现基础的转速输出，对空间紧凑的电子类产品设计非常友好。

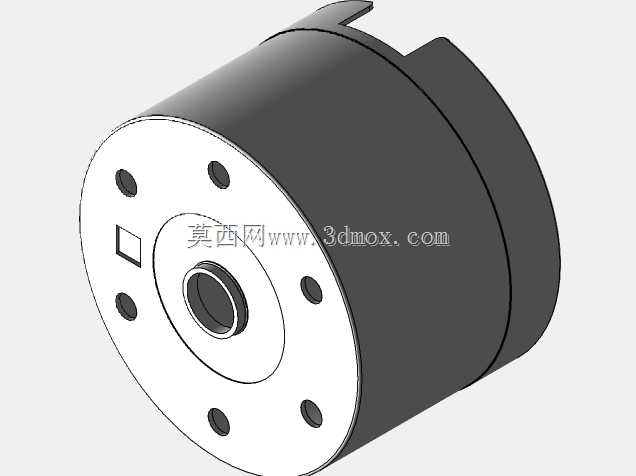

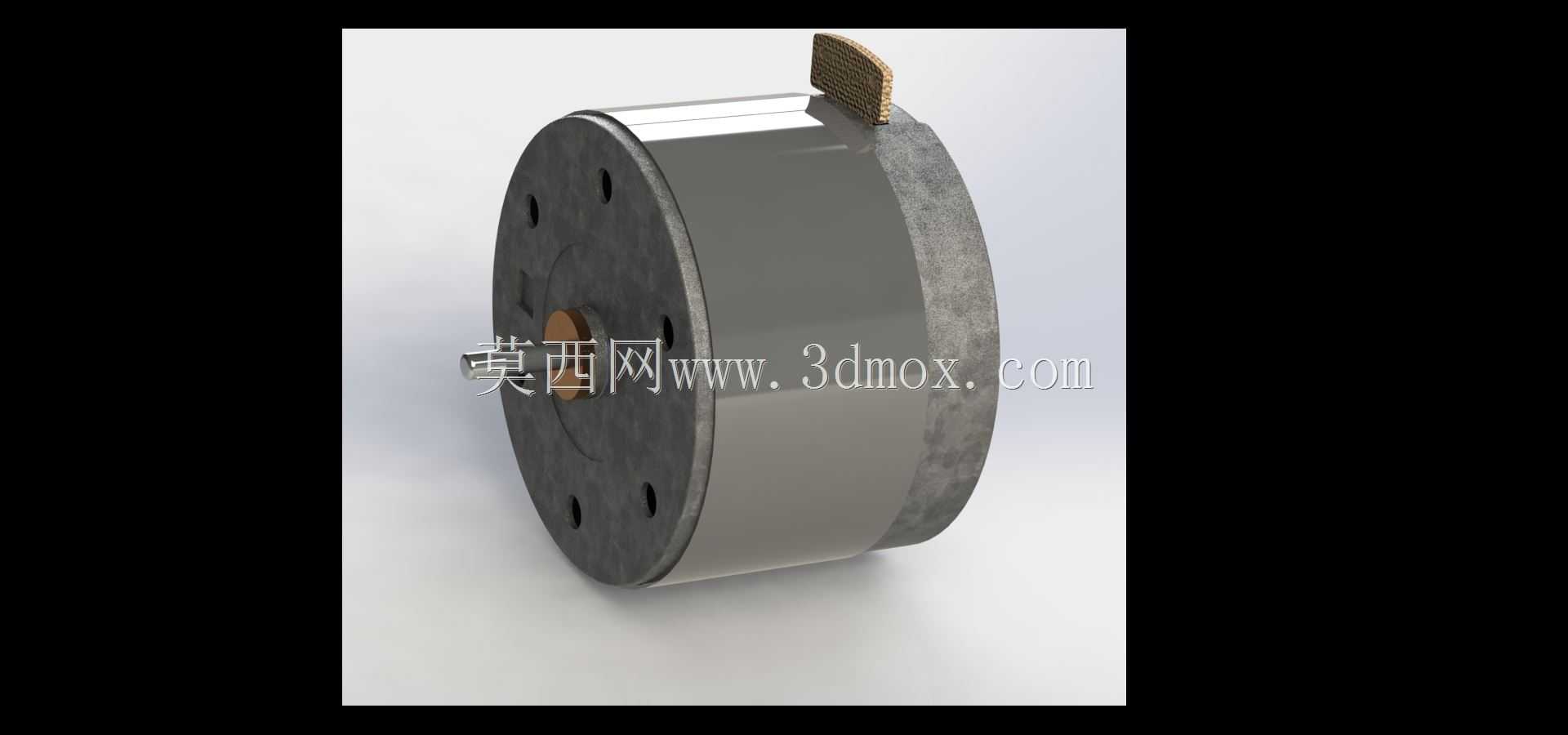

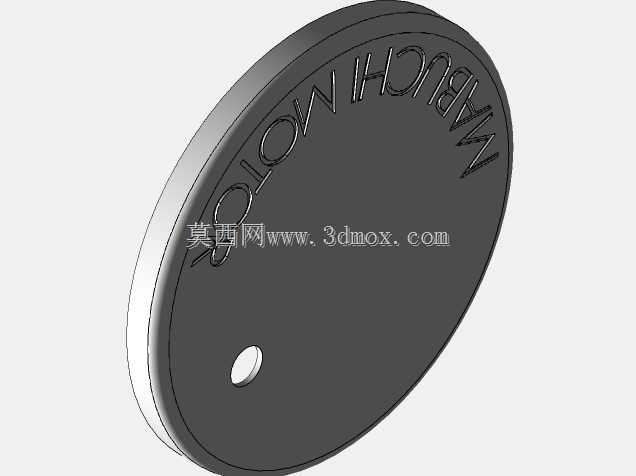

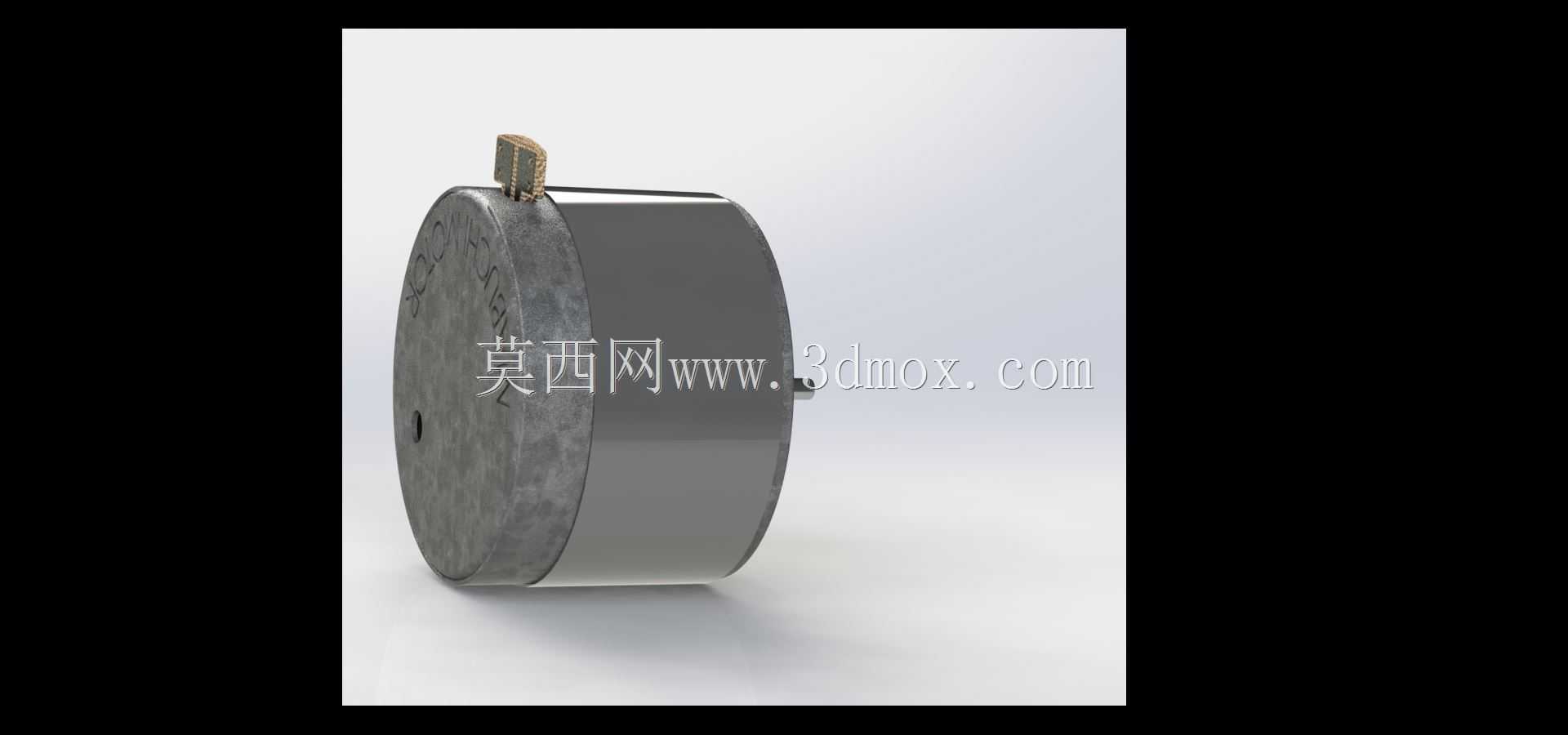

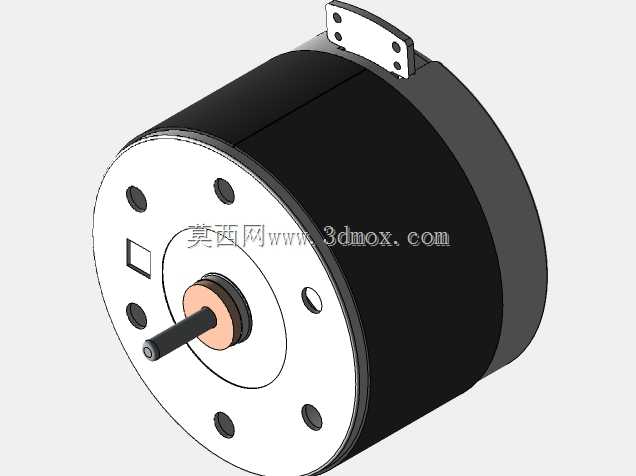

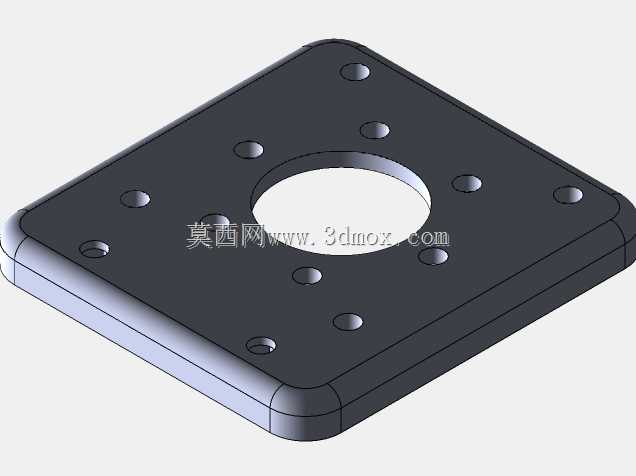

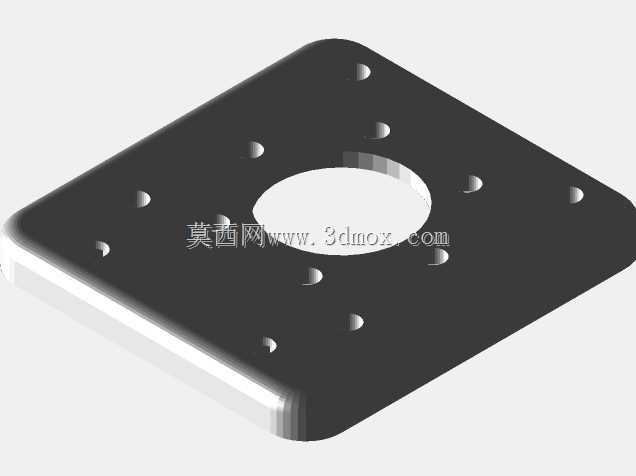

从结构设计思路来看，这款电机采用扁圆柱式的外壳布局，整体轴向尺寸做了压缩，能适配安装空间厚度受限的装配场景，金属机壳既承担了磁路导磁的功能，也能在批量装配时提供足够的结构强度，避免安装过程中出现壳体形变影响内部定转子同轴度。输出轴端采用居中伸出的设计，轴径尺寸适配常规的小型传动轮、齿轮安装公差，端面预留的多个安装孔位，能直接通过螺丝锁紧固定在设备的安装基板上，不需要额外设计定制的电机固定支架，能减少整机的零件数量，压缩装配工序的成本。

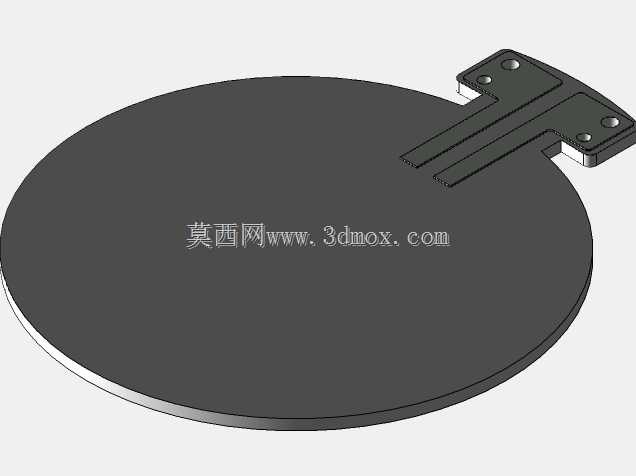

实际选型时需要注意它的安装边界：整机为圆形截面结构，径向尺寸适配小腔体内的布局要求，尾部的接线端子采用侧出式的柔性排线设计，接线时不需要在电机轴向方向预留额外的接线空间，排线可以顺着设备内部的走线槽弯折固定，不会和周边的电路板、结构件产生干涉。功能特性上，这类有刷直流电机的启动扭矩足够带动小型负载，运行时的电磁噪音控制在电子设备可接受的范围内，供电电压适配常规的低压直流档位，能直接和设备内的主板供电回路匹配，不需要额外增加电压转换模块。

建模过程中需要重点还原的细节包括：机壳表面的材质区分，金属亮面的端盖和磨砂质感的磁轭部分的装配间隙，输出轴的伸出长度公差，尾部排线的弯折角度，还有端面上安装孔的分度圆直径、孔深参数，这些细节直接影响后续结构干涉检查的准确性，也能保证导出的工程图可以直接用于安装位的尺寸核对。很多新手工程师在做这类电机的装配建模时，容易忽略尾部排线的空间占位，导致实际打样后出现排线被壳体挤压、接线端子无法正常插接的问题，在三维布局阶段就要把排线的最小弯折半径、活动空间预留出来，同时要注意电机本体和周边元器件的安全间隙，避免电机运行时的振动传导到敏感元件上，影响设备的运行稳定性。
