立式多工位物料搬运作业机器人结构

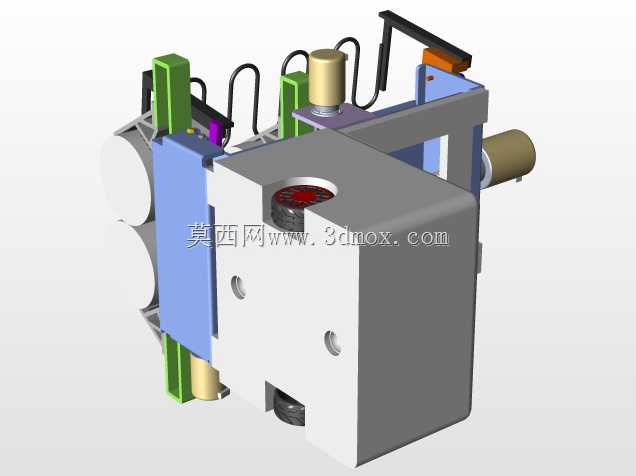

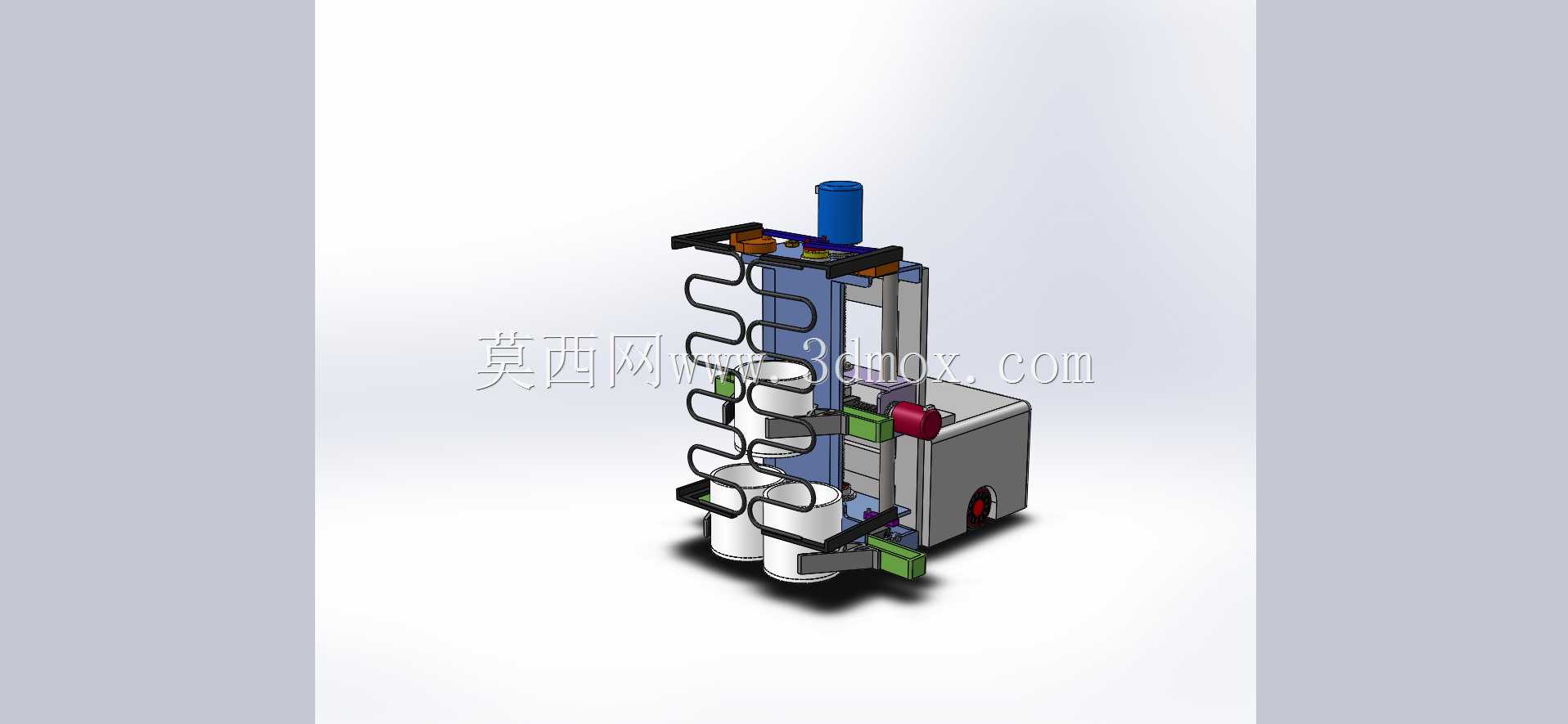

该设备主要面向车间内小尺寸圆柱类工件的定点转运、工位上下料场景，可适配流水线旁的物料缓存、工序间周转需求，替代人工完成重复性的取放料动作，降低人工重复搬运的劳动强度，同时提升工位间物料流转的一致性。整机采用立式框架布局，主体承载结构为型材拼接的竖置安装架，底部配置带脚轮的移动基座，可根据产线调整需求快速移位，无需额外打膨胀螺栓做地面固定，适配小批量多品种的柔性生产场景。设备上部设置驱动安装位，可配套直线驱动模组实现取料机构的竖向往复运动，沿竖架布置的多组弯曲导向构件用于规整工件输送路径，避免工件升降过程中出现偏移卡滞。侧部配置的红绿标识构件为行程限位触发块，配合安装在竖架对应位置的检测元件，可精准控制取料机构的上下止点位置，防止超程运行造成结构碰撞。下部设置多组工件承托位，可同时缓存多个待加工或已加工的圆柱工件，承托位采用开口式结构设计，方便取料机构直接从侧方完成工件取放，无需额外的避让动作，缩短单步作业的循环时长。设计过程中优先考虑了作业空间的边界约束，整机横向占用空间控制在小型工作台面范围内，竖置布局最大化利用垂直方向空间，减少对车间地面的平面占用，适配狭窄的流水线旁安装场景。侧部集成的控制箱体预留了标准电气接口，可直接对接产线的主控信号，实现与前后工位的动作联动，无需额外配置独立的控制机柜。取料执行端采用适配圆柱工件的环抱式承托结构，接触位置预留了柔性缓冲件的安装空间，可避免取放过程中刮伤工件表面，适配表面质量要求较高的工件转运需求。整机结构做了模块化拆分，竖架、基座、取料机构、驱动组件均可单独拆分，方便后期的维护更换，也可根据实际工件的尺寸参数调整承托位的间距、导向构件的弯曲弧度，快速适配不同规格的圆柱类工件搬运需求。
