带安装座开槽轴孔连接固定支座

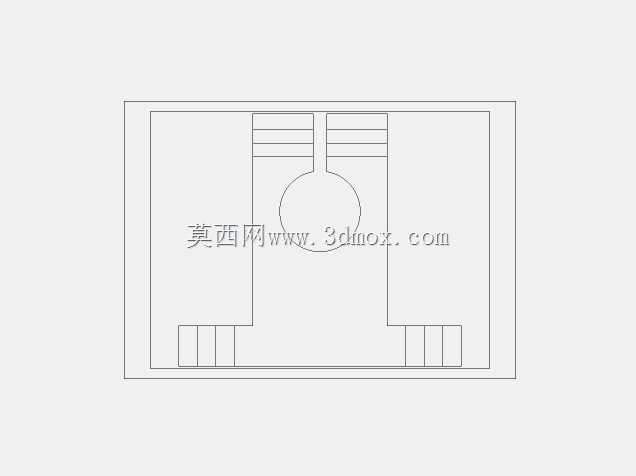

这款支座类零件在自动化生产线的物料输送工位、小型工装夹具的定位模块、非标检测设备的支撑结构中都有广泛应用，核心作用是为穿入其中的轴类杆件提供径向支撑与轴向限位，同时通过自身的安装结构完成与设备基板、型材框架的刚性连接，避免轴类部件运行过程中出现径向窜动、支撑失稳的问题。从结构设计来看，零件主体采用L型弯折的块状构型，主体上部开设通槽与贯通圆孔，通槽的作用是为轴件安装提供侧向装入的操作空间，无需从轴端穿入即可完成装配，大幅降低设备后期维护时的拆装难度，贯通圆孔的内壁做了公差适配设计，可与对应直径的光轴、导杆形成间隙配合，满足轴件回转或轴向滑动的运动需求。零件的三个安装支耳上分别开设沉头安装孔，沉头结构可让内六角螺栓安装后头部完全没入零件表面，不会突出干涉周边运动部件，三个安装孔的孔位分布经过受力校核，两个孔位分布在带槽的上部主体两侧，第三个孔位设置在L型结构的下端支脚，形成三角形稳定支撑布局，可承受轴件传递的径向载荷与偏心力矩，避免长期受载后支座出现松动变形。设计过程中优先考虑了加工工艺性，所有外棱边都做了小尺寸倒角处理，既去除铣削加工产生的毛刺锐边，避免装配时划伤操作人员，也能在安装时起到导向作用，让支座与安装面贴合更紧密；主体上的开槽宽度略小于轴孔直径，装配时可通过锁紧螺栓收紧开槽间隙，抱紧穿入孔内的轴件，实现轴件的位置固定，无需额外增加轴套、顶丝等锁紧零件，精简了整体装配结构。从安装边界来看，零件的底部安装面与后侧安装面均为精加工平面，平面度控制在合理公差范围内，可与铝型材表面、钢板安装面完全贴合，不会出现安装倾斜导致轴孔同轴度超标的问题；轴孔中心到安装底面的高度尺寸经过精准核算，可匹配对应工位的轴系安装高度要求，安装孔的孔径适配常用的内六角圆柱头螺栓规格，无需特殊定制紧固件即可完成装配。这类支座在实际使用中，常替代定制焊接支架，减少现场焊接加工的工作量，同时具备更高的尺寸一致性，可在多工位同类型设备中实现通用互换，降低备件储备的品类数量。
