st57-h76型动力驱动部件结构设计

　　在工业自动化生产线、小型输送设备、专用工装夹具的驱动端选型过程中，这类适配小负载工况的动力驱动部件，往往是整套设备稳定运行的核心基础单元，很多现场调试阶段出现的定位偏差、传动异响问题，追根溯源都和驱动部件的安装匹配度、结构设计冗余量有直接关联。从结构设计逻辑来看，这款st57-h76规格的驱动部件，采用了方形安装端面的布局思路，安装孔位围绕输出轴中心做对称分布，能够适配垂直、水平、侧装等多种安装姿态，不会因为安装方向的变化导致内部受力不均，这点在现场改造项目中实用性很强——很多老旧设备升级时，安装空间的预留位置往往不规整，对称式的安装孔位可以减少现场二次打孔的工作量，也能降低安装面加工精度不足带来的装配应力。

　　从实际应用场景出发，这类驱动部件常被用在3C产品组装线的小型皮带输送工位、包装设备的进料推料机构、纺织机械的导辊驱动端，这类场景的共性是负载扭矩不大，但对运行平稳性、安装空间紧凑度有较高要求，不需要过大的功率冗余，但要保证长期连续运行下的结构稳定性。设计过程中，输出轴的同轴度公差被控制在0.02mm以内，和配套的联轴器、传动轮连接时，能有效减少径向跳动带来的磨损，延长后端传动组件的使用寿命；外壳的散热筋布局沿着轴向均匀分布，在自然风冷的工况下，能保证连续运行时的温升控制在合理区间，不需要额外加装散热风扇，进一步压缩了整体安装占用的空间。

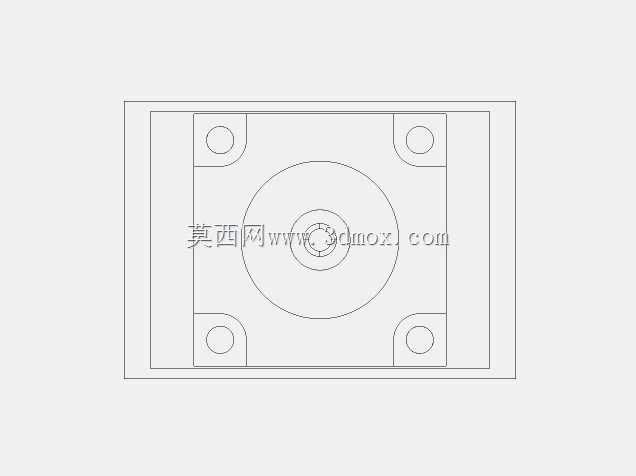

　　关于安装边界尺寸，这款驱动部件的主体截面为57mm见方，轴向总长度76mm，输出轴的轴径、键槽尺寸都遵循通用工业配套标准，能和市面上绝大多数同规格的安装支架、传动轮、减速组件直接适配，不需要单独定制转接零件。在结构细节处理上，接线端的位置做了下沉式设计，接线完成后线缆不会突出主体外壳，在设备内部布线时不会和周边的结构件产生干涉，也能避免设备运行过程中线缆被剐蹭破损的风险；端盖和主体的连接采用内六角螺栓沉头安装，螺栓头部完全沉入端盖平面内，安装后整个驱动部件的外表面没有突出的尖锐结构，在狭小的设备腔体内安装时，不会刮伤周边的线缆、气管等辅件。

　　从功能特性来看，这款驱动部件的输出特性偏向恒转速区间运行，在额定负载下转速波动量极小，适合对输送速度、进给位置有一致性要求的工位，比如标签贴附的送料工位、小型零件分拣的拨轮驱动工位，稳定的转速输出能保证每个工作节拍的一致性，减少因为转速波动导致的贴标偏移、分拣错位等不良问题。设计阶段也充分考虑了日常维护的便利性，端盖的拆卸不需要专用工装，常规的内六角扳手即可完成拆解，后期如果需要更换轴承、清理内部积尘，现场维护人员就能完成操作，不需要返厂处理，能有效降低设备的停机维护时间。

　　在和周边结构的适配设计上，安装端面的平面度公差控制在0.01mm以内，和设备安装板贴合时不会出现间隙，锁紧安装螺栓后不会产生额外的装配应力，能避免长期运行过程中因为应力集中导致的外壳变形、轴承偏磨等问题。输出轴的轴向窜动量被控制在极小范围内，搭配高精度的传动轮使用时，不会因为轴向窜动导致传动带跑偏、齿轮啮合间隙异常等问题，这点在高速运行的小负载工位上尤为重要，很多同类部件在高速运行时出现的异响、抖动问题，大多是轴向窜动量超标导致的。

　　实际选型过程中，这类驱动部件的安装空间占用小，适配性强，不需要复杂的安装支架就能固定，对于设备结构设计人员来说，能大幅简化驱动端的结构设计工作量，不需要为了适配驱动部件单独设计复杂的转接结构，也能减少整套设备的零件数量，降低装配环节的复杂度。在不同的安装姿态下，内部的润滑结构都能保证轴承、转动部件的充分润滑，不管是垂直向上安装、垂直向下安装还是水平侧装，都不会出现润滑脂流失导致的干磨问题，能适应各种复杂的设备安装场景。
