特克斯直角多孔连接固定角件结构

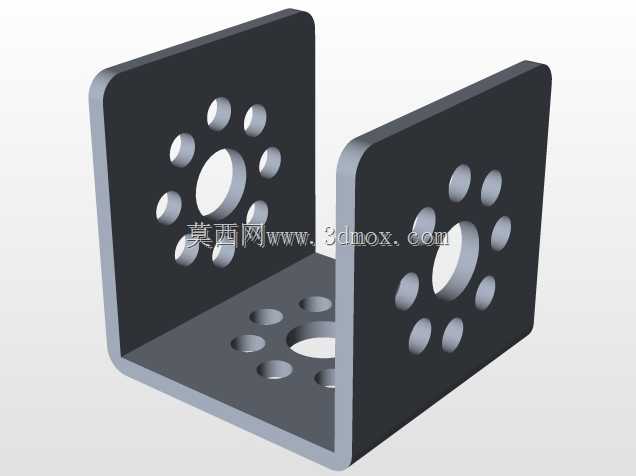

这款直角型多孔连接角件，主要应用在工业铝型材框架搭建、小型设备机架拼接、自动化流水线辅件固定这类场景里，日常做非标设备组装时，经常会遇到两根型材需要垂直拼接同时还要保证连接面有足够抗扭强度的需求，这类角件就是针对这类工况设计的。从结构上看，它采用等厚板材一体弯折成型，两个互相垂直的安装面完全对称，每个安装面中心预留大直径通孔，周围环形均匀分布8个小孔，底面同样设置中心大孔与周边环形小孔，这种孔位排布不是随意设计的：中心大孔主要用来穿装大规格锁紧螺栓或者走管线，周边的小孔可以适配不同规格的自攻螺丝、机牙螺钉，也能根据安装需求选择不同孔位调整锁紧受力点，避免单孔锁紧带来的连接面滑移问题。设计时特意做了弯折处的圆角过渡，没有尖锐的直角应力集中区，板材厚度选用5mm规格，保证在承受侧向载荷时不会出现弯折变形，两个垂直安装面的平面度公差控制在0.1mm以内，贴合型材安装面时不会出现缝隙，避免长期受载后连接松动。尺寸方面，单块安装面的边长为32mm，整体沿长度方向的尺寸可以根据实际拼接需求适配不同长度规格，安装边界上需要注意，当角件贴紧两根垂直型材的内角安装时，周边小孔的中心距边缘预留了足够的扳手操作空间，不用额外在型材上加工沉台就能直接完成螺丝锁紧，现场组装时不需要特殊工装，普通内六角扳手就能完成全部安装作业。实际使用中，这类角件除了型材框架连接，还能用来固定小型传感器安装支架、电箱侧边固定座、流水线挡边的支撑件，因为三个面都预留了均匀分布的安装孔，不管是双向垂直连接还是三面拼接固定都能适配，相比普通的两孔角码，它的多孔位设计能适配更多非标准安装场景，不用现场重新打孔修改，能大幅缩短现场组装的调整时间。做结构设计时选用这类标准角件，也能减少自定义机加工件的出图量，降低加工成本，同时标准件的一致性更好，批量组装设备时不会出现自制件的尺寸偏差问题，连接后的机架整体刚性也更有保障。
