4040铝型材配套柱塞安装固定支架

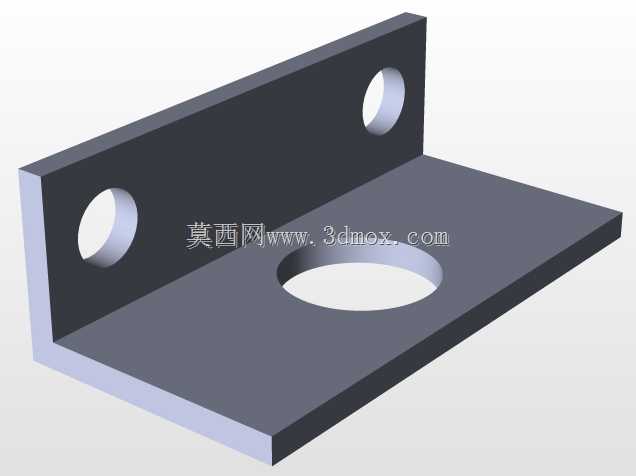

这款柱塞支架是专门适配4040系列工业铝型材搭建的机架结构设计的安装固定组件，在自动化生产线的物料阻挡工位、小型工装的定位锁紧环节、输送线末端的工件止停结构中都有广泛应用。日常设备调试中，很多采用铝型材搭建的非标设备都会遇到柱塞类元件安装无基准、调节后易移位的问题，这款支架的设计正是针对这类痛点，直接依托4040铝型材的槽体完成安装固定，不需要额外在型材上打孔攻丝，大幅降低现场改装的工作量。从结构设计来看，支架主体采用L型安装板作为承载基础，L板的厚度为3mm，单边尺寸30mm、另一边20mm，刚好贴合4040铝型材的安装面，板上预留的M8螺钉孔可以直接配合T型螺栓将支架锁附在铝型材槽内，安装时可以顺着型材槽调整轴向位置，适配不同工位的安装间距需求。支架中部预留直径17mm的柱塞安装孔，孔位做了同轴度公差约束，保证柱塞装入后运动方向与安装面垂直，避免柱塞伸缩时出现卡滞、偏磨的问题。支架侧面还设置了侧向锁紧螺钉结构，当柱塞调整到合适的伸出长度后，可以通过侧面的锁紧件将柱塞杆锁死，防止设备运行过程中因振动导致柱塞位置偏移，影响定位精度。实际使用场景中，这类支架常被用在皮带输送线的工件分栏工位，配合弹簧柱塞实现工件的柔性阻挡，也可以在小型焊接工装中作为定位销的安装基座，通过调整柱塞伸出长度适配不同厚度工件的定位需求。设计时充分考虑了铝型材安装的兼容性，安装板的边缘做了倒角处理，避免装配时划伤操作人员，所有安装孔的位置都避开了铝型材槽的加强筋位置，保证螺栓可以顺利装入。整个支架的安装边界完全适配4040铝型材的截面尺寸，不会超出型材外沿占用额外安装空间，在密集排布的工位中也能顺利安装，不需要调整周边其他组件的位置。柱塞孔的内壁做了粗糙度控制，减少柱塞往复运动时的摩擦阻力，延长柱塞的使用寿命，侧向锁紧的位置特意设置在方便扳手操作的方位，现场调试时不需要额外拆卸周边部件就能完成锁紧操作，大幅提升设备调试的效率。
