带行星减速结构的传动电机组件

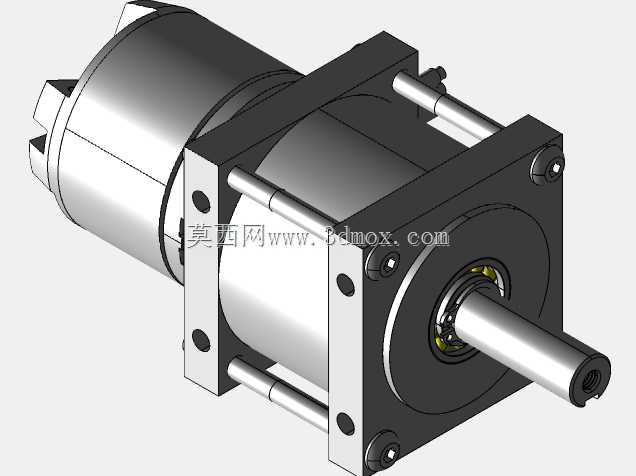

　　这套集成行星减速结构的动力组件，在中小功率自动化传动场景里适配性极强，常见于小型输送线、非标自动化工位转台、轻型AGV驱动轮、智能仓储分拣机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的工位。做结构设计的时候，最先要卡的就是安装边界：输出端采用方形法兰安装结构，法兰端面上的安装孔位做了等距分布设计，能直接适配市面同规格安装座的孔位，不需要额外做转接板，输出轴为单伸式光轴带轴端螺纹孔，既可以通过键连接传递扭矩，也能通过轴端螺纹锁紧外接的同步轮、联轴器或者负载摆臂，避免高速启停时负载滑脱。输入端和动力部分做了一体化集成设计，省去了用户自行搭配电机和减速箱时的同轴度调校步骤，要知道很多现场装配故障，

　　都来自分体式电机和减速箱对接时的同轴度偏差，轻则导致轴承异常磨损、运行噪音过大，重则断轴打齿，一体化结构从设计端就规避了这类装配风险。内部的行星减速级采用10:1的减速比设定，这个减速比属于通用型传动比，能把动力端的高转速低扭矩输出，转化为适配多数负载工况的低转速大扭矩，行星轮的排布采用均布设计，运转时每颗行星轮分担的载荷均匀，不会出现单齿受力过载的情况，能有效延长齿轮组的使用寿命。做三维建模的时候，内部的轴承安装位、齿轮啮合间隙、密封槽位置都做了1:1还原，结构工程师在做整机排布的时候，可以直接调取这个模型做装配干涉检查，不用反复核对安装尺寸，能省去大量测绘建模的时间。外壳部分采用分段式拉紧结构，几根平行的拉紧螺杆把前端法兰、

　　减速箱壳体、动力段壳体牢牢锁合，既保证了壳体的连接强度，也方便后期维护的时候拆解检查内部齿轮和轴承状态，不需要做破坏性拆卸。在选型适配的时候，要注意输出轴的径向承载能力，这类集成式减速组件的输出轴承载是按照额定工况设计的，不要在输出端加装悬臂过长的负载，避免径向力超过轴承承受极限导致提前失效，另外安装时要保证法兰贴合面的平面度，贴合面如果有焊渣、凸起异物，会导致安装后整机同轴度偏差，运行时产生异常振动。
