小型直流齿轮减速电机结构设计

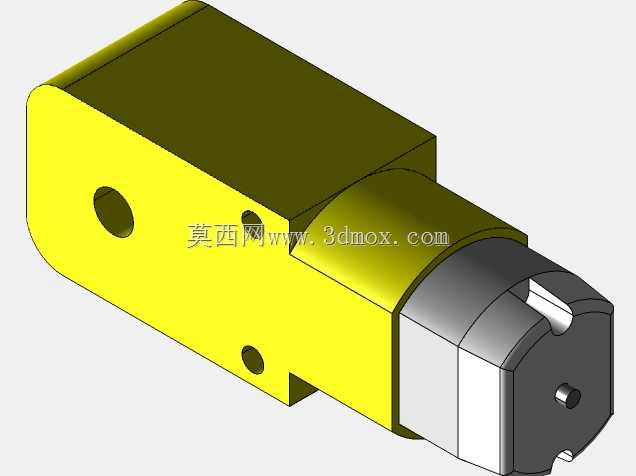

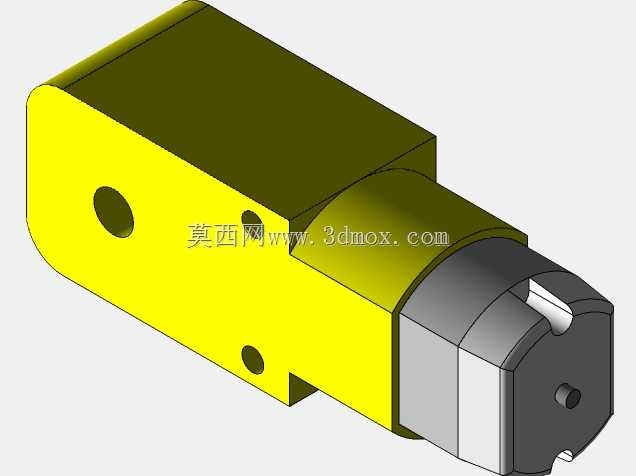

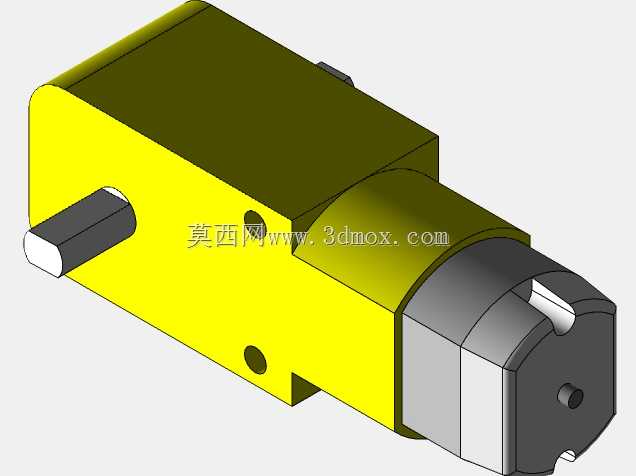

这款小型减速动力单元，常被集成在各类对安装空间有严格限制的低转速大扭矩传动场景中，比如小型自动化输送线的驱动端、智能仓储的分拣拨料机构、民用电动小设备的动力输出模块，都能见到这类结构的身影。它的核心作用是把直流电机输出的高转速低扭矩动力，通过内部的齿轮啮合传动组完成转速折减，同时按传动比放大输出扭矩，匹配负载端的低转速高扭矩驱动需求，避免电机直连时因负载扭矩不足出现堵转、烧损的问题。从结构设计逻辑来看，整体采用同轴偏置布局，电机本体与减速箱壳体做一体化嵌合设计，减速腔室与电机端盖共用定位基准，既压缩了整体轴向安装尺寸，也能保证齿轮啮合的同轴度精度，减少传动过程中的径向跳动与异响。输出轴采用单出轴扁位结构，轴端预留的扁位可以直接和带键槽的负载轮、传动摇臂配合，不需要额外加工连接结构，装配时直接套入锁紧即可，能大幅缩减现场装配的工时。壳体上预留的两个安装孔位，分别布置在减速箱的对角位置，安装时可以通过螺栓直接将整个单元固定在设备基板上，孔位的间距经过匹配设计，能兼容市面上多数小型传动模组的安装孔距，不需要额外做转接板适配。设计过程中，齿轮组采用多级直齿啮合方案，每一级齿轮的模数都根据该级传递的扭矩做匹配计算，高速级采用小模数齿轮降低传动噪音，低速级采用稍大模数齿轮提升齿面强度，能在紧凑的腔室空间内实现合理的传动比分配，同时保证齿轮的使用寿命满足长期运行需求。壳体的外形做了切边处理，靠近安装面的位置做了避让槽，避免安装时和基板上的凸起结构产生干涉，输出端的轴伸长度经过严格控制，既保证和负载的配合深度足够，也不会因为轴伸过长导致径向受力过大出现断轴问题。在实际选型适配时，需要注意输出轴的中心高尺寸，保证和负载传动件的中心高对齐，避免出现别劲的情况，同时壳体的径向尺寸也要和设备预留的安装腔室做匹配，预留足够的散热间隙，保证长时间运行时减速箱内部的润滑脂温度不会过高，影响润滑效果。
