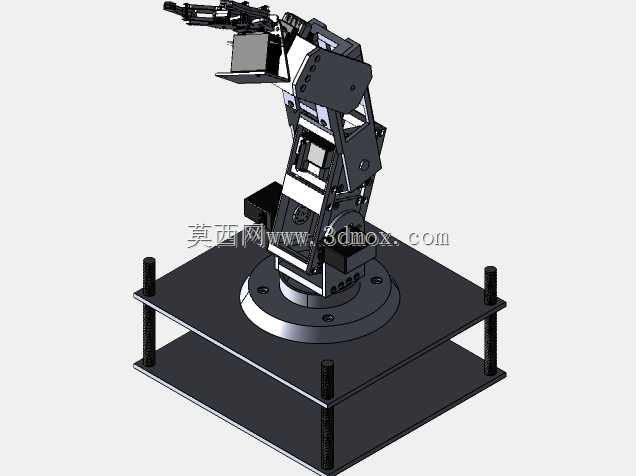

六自由度多关节工业机械臂结构设计

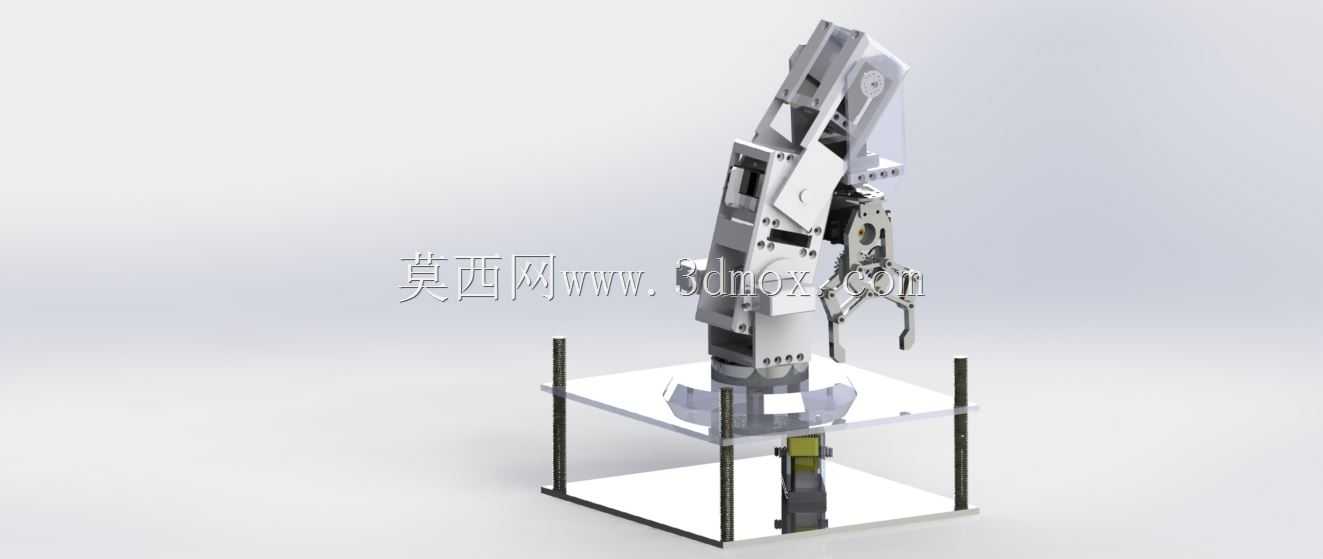

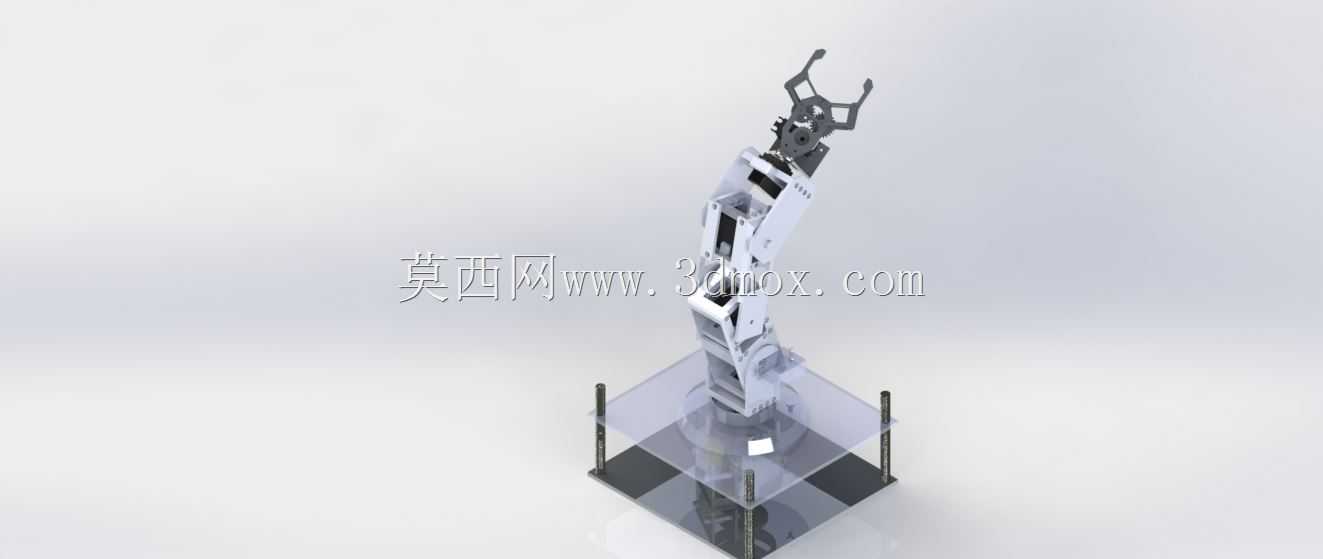

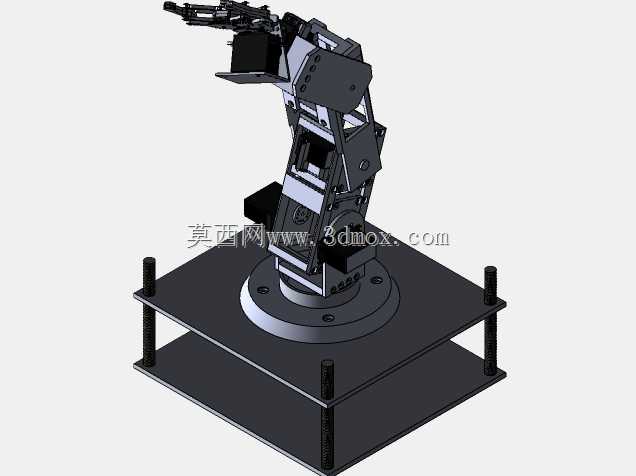

这款多关节机械臂采用六自由度串联构型设计，核心面向3C电子装配、小型工件上下料、实验室精密操作等对动作灵活性要求较高的作业场景，可覆盖半径范围内任意空间位姿的操作需求，适配狭小工位内的复杂轨迹作业。从结构布局来看，底座采用方形安装法兰设计，预留四个对称分布的固定孔位，可直接与铝型材工作台、钢制机架通过螺栓刚性连接，安装面平面度公差控制在0.05mm以内，避免运行过程中因底座晃动影响末端定位精度。底座内置回转支承结构，承担整个臂体的轴向载荷与倾覆力矩，可实现360度水平方向回转，回转运动的限位可根据现场工位布局通过调整硬限位块位置自定义设置，避免作业过程中与周边设备发生碰撞。

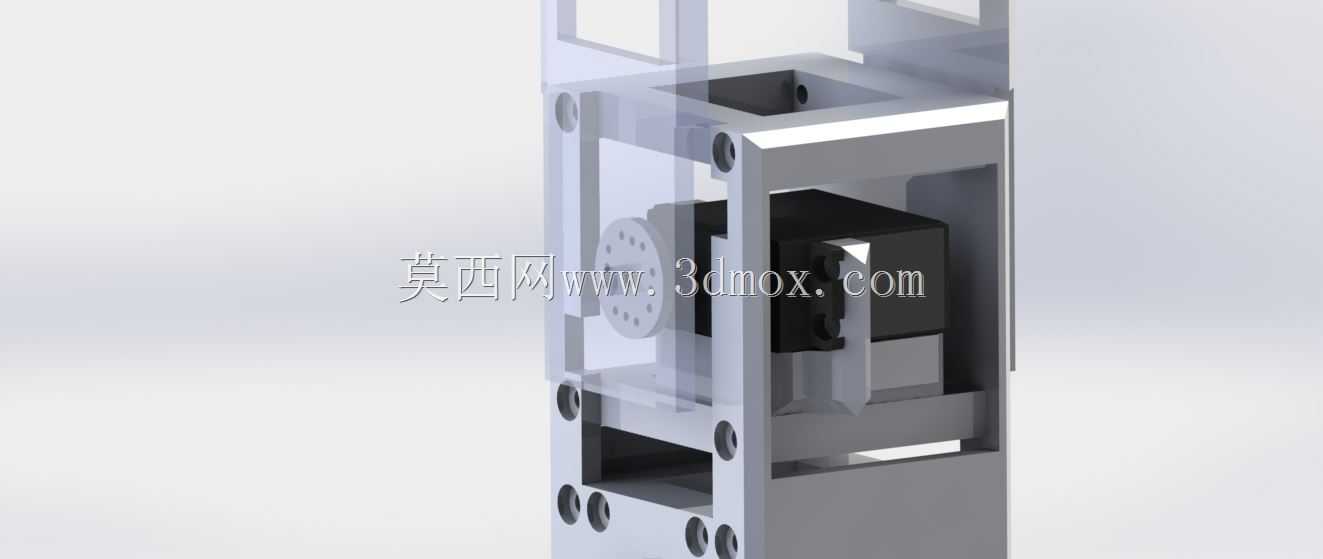

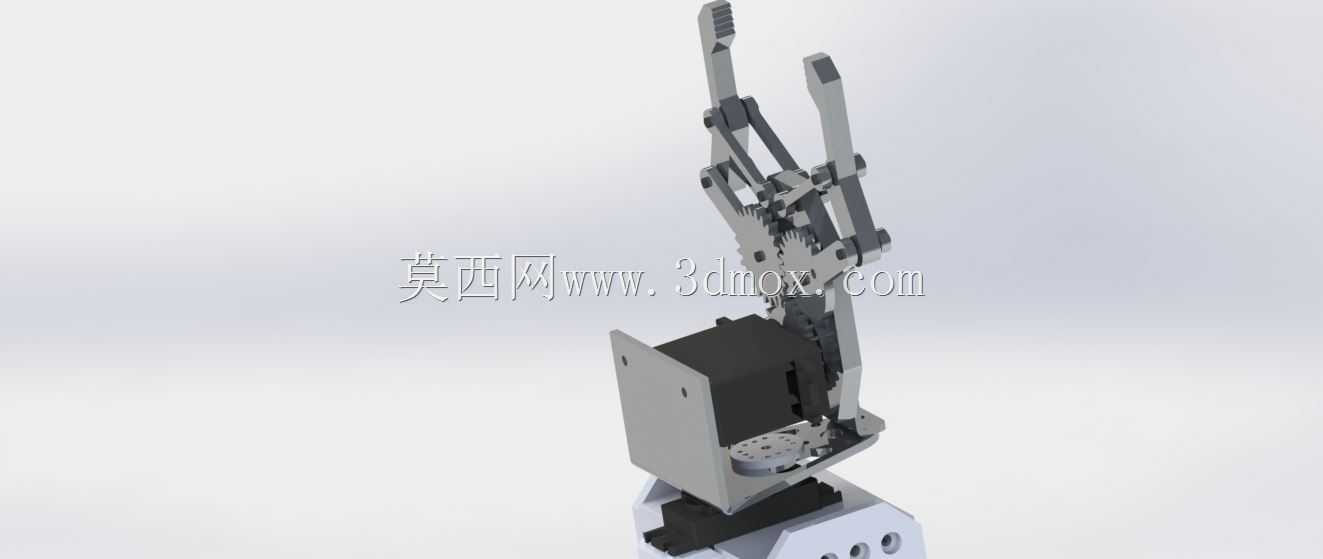

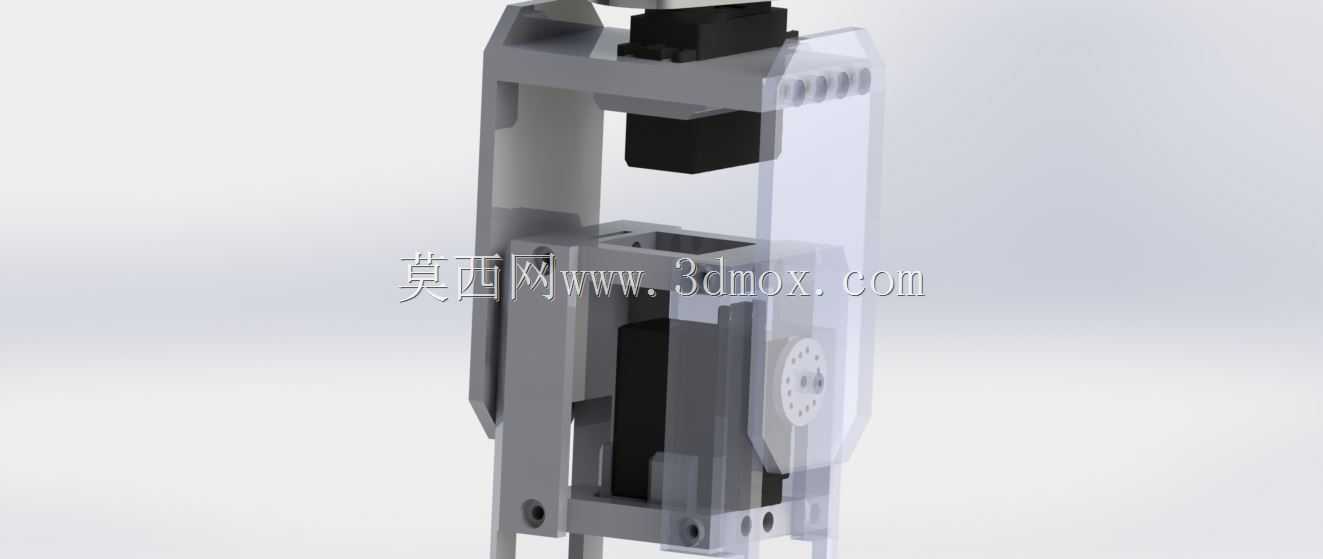

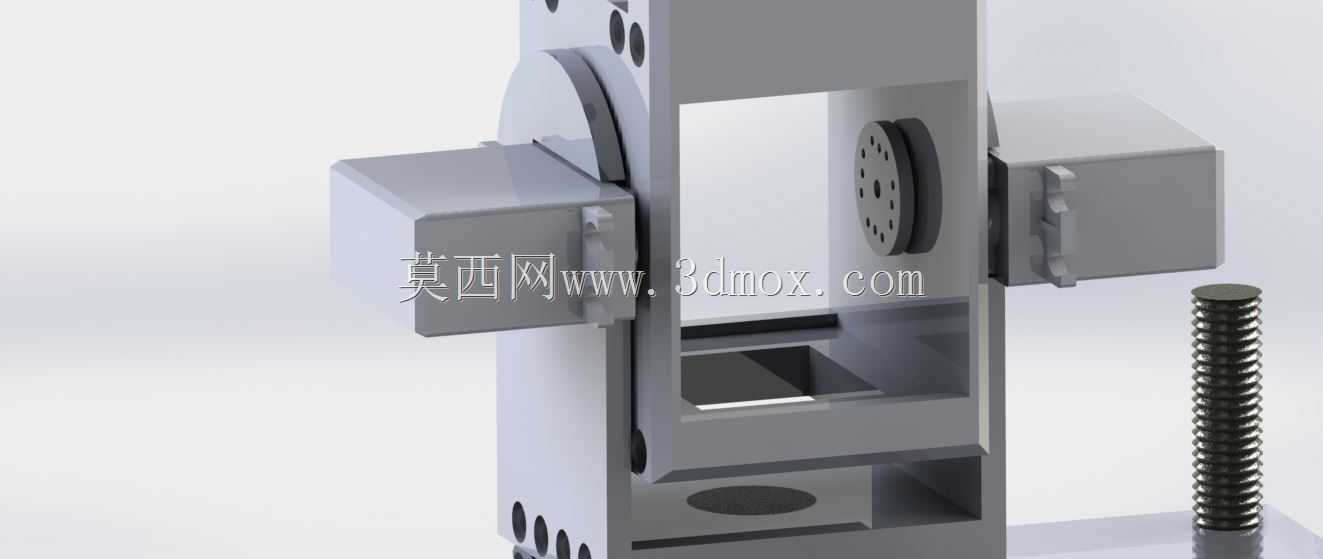

臂体部分采用三段式关节串联布局，大臂、小臂均采用镂空式轻量化结构设计，在保证结构刚性满足额定负载要求的前提下，尽可能降低运动部件自重，减少伺服驱动单元的负载余量，提升动态响应速度。每个关节均集成独立的伺服驱动单元与传动结构，关节间的走线采用内部中空走线方式，避免线缆外露在运动过程中产生磨损、拉扯问题，同时减少外部积尘对线缆寿命的影响。末端执行器采用两指夹爪构型，夹爪开合行程可根据待抓取工件的尺寸范围调整，夹持力可通过驱动参数匹配调节，既可以抓取硬质金属小型零件，也可适配塑料、纸质等易损工件的轻柔抓取需求，不会对工件表面造成夹伤。

从设计逻辑上，各关节的运动范围经过反复校核，既保证工作空间无作业死角，也通过结构硬限位与软件限位双重防护，避免关节运动超程造成内部传动件损坏。各转动副的配合面均采用耐磨衬套结构，长期运行磨损后可单独更换衬套，无需更换整个臂体结构件，降低后期维护成本。臂体的外形轮廓做了圆角过渡处理，没有尖锐外凸结构，避免人员调试过程中发生磕碰伤害，同时减少运动过程中与周边管线、设备的刮蹭概率。

实际应用中，该机械臂可搭配视觉识别模块完成散乱工件的分拣抓取，也可固定在生产线旁完成重复性的工件转运、螺丝锁付、点胶等工序，替代人工完成高重复度、高精度要求的作业环节，单台设备可覆盖1米半径范围内的多个工位作业，适配多品种小批量的柔性生产需求，安装时无需对现有生产线做大规模改造，仅需固定底座、连接驱动控制线路即可完成部署，调试阶段可通过示教方式快速录入作业轨迹，大幅缩短产线换型的调试周期。
