单伺服驱动激光切割用夹持手爪结构

这款单伺服驱动的夹持手爪，是面向激光切割上下料工位开发的末端执行部件，在钣金加工、管材切割的自动化产线中，可直接搭载在六轴工业机器人或直角坐标机械手的末端法兰上，完成待切割工件的抓取、移位以及切割完成件的下料转运作业，适配平面板材、异型薄壁件的夹持需求，能有效替代人工上下料环节，规避激光加工区域的高温、弧光伤害风险，提升产线连续作业的稳定性。

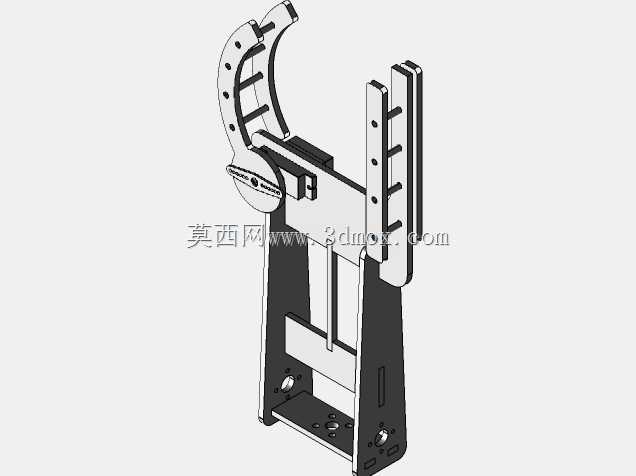

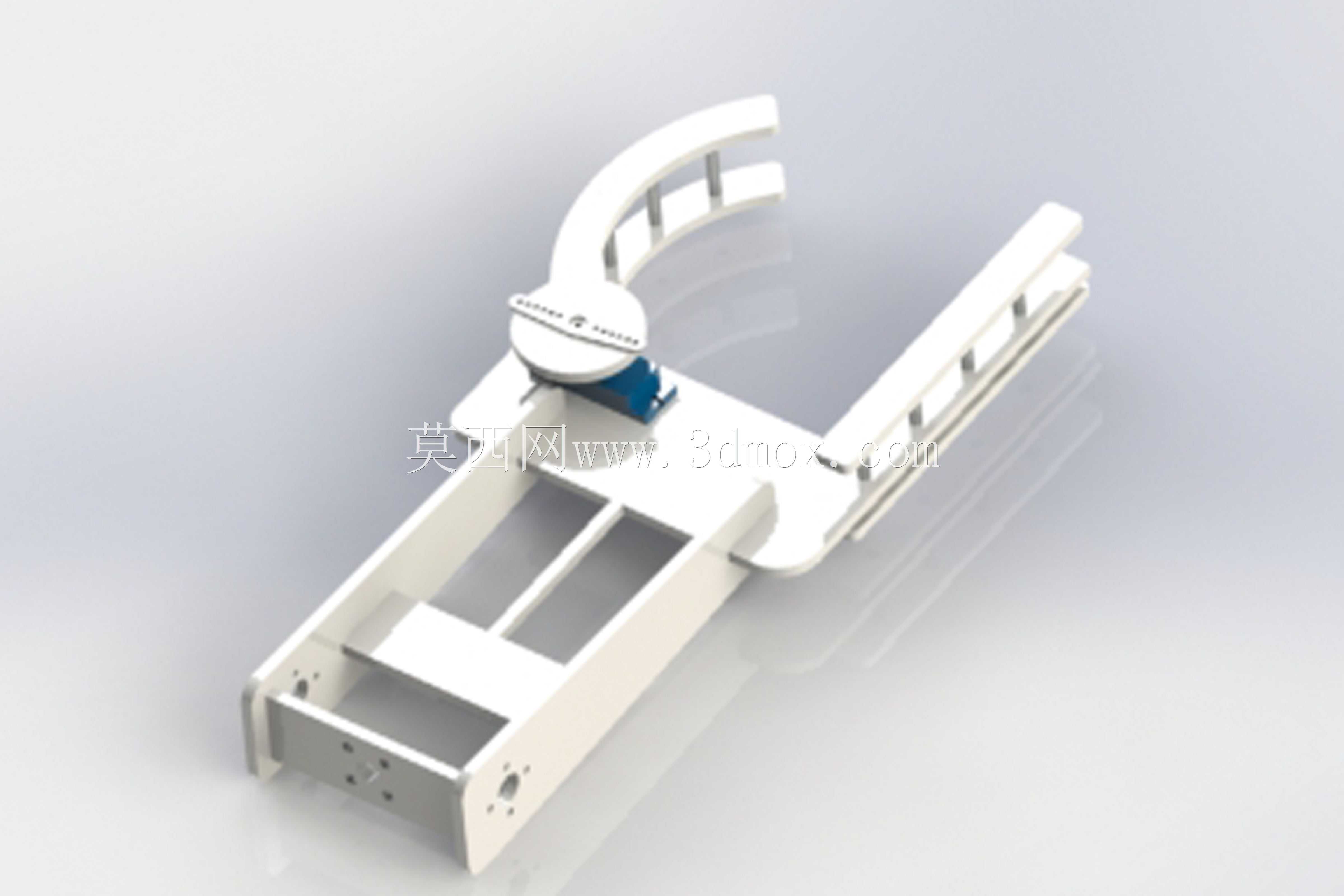

从结构设计逻辑来看，整套手爪采用单伺服电机作为动力源，通过内置的传动结构将电机的旋转运动转化为两个夹臂的同步开合动作，相较于气动夹爪，无需额外布置气源管路，夹持力可通过伺服参数做线性调节，针对不同厚度、不同材质的工件可匹配对应的夹持力度，避免薄壁件夹伤变形，也能保证厚重工件夹持过程不打滑。夹臂的开合行程覆盖常规激光加工常见的工件尺寸范围，其中固定侧夹臂做了开槽轻量化设计，在保证结构刚性的前提下降低末端负载重量，减少机械臂的负载余量占用，活动侧夹臂的弧形接触面做了防滑处理，接触位置预留了缓冲垫安装槽，可根据工件材质更换聚氨酯、丁腈橡胶等不同材质的缓冲垫，防止工件表面被夹痕损伤。

安装边界方面，手爪的基座部分采用标准法兰接口设计，可直接适配主流工业机器人的末端安装尺寸，基座内部预留了伺服电机的走线槽，线缆可从机械臂内部走线，避免作业过程中线缆外露被工件或设备剐蹭。整体结构的重心落在安装法兰的中心轴线上，高速移位过程中不会产生额外的偏载力矩，能保证机械臂运动的轨迹精度。夹臂的张开极限位置做了机械硬限位，同时配合伺服电机的原点信号做软限位双重保护，防止开合超程损坏传动部件。

在实际应用场景中，这款手爪除了激光切割上下料外，也可适配冲压工位的工件转运、钣金折弯的辅助上下料等场景，针对表面质量要求高的铝板、不锈钢板等工件，夹持接触位置的可更换缓冲垫能有效避免表面划伤，满足精密钣金加工的外观要求。手爪的主体结构采用铝合金加工成型，关键传动部件做了硬化处理，长期往复开合作业下的磨损量可控，日常维护仅需定期检查传动部位的润滑状态以及缓冲垫的磨损情况即可，无需复杂的保养流程。夹臂的结构设计预留了拓展安装孔位，可根据具体的工件形态加装定制化的仿形指块，适配异型工件的特殊夹持需求，无需对整体手爪结构做大规模改动，缩短现场适配的调整周期。
