FRC赛事竞技机器人机械结构设计

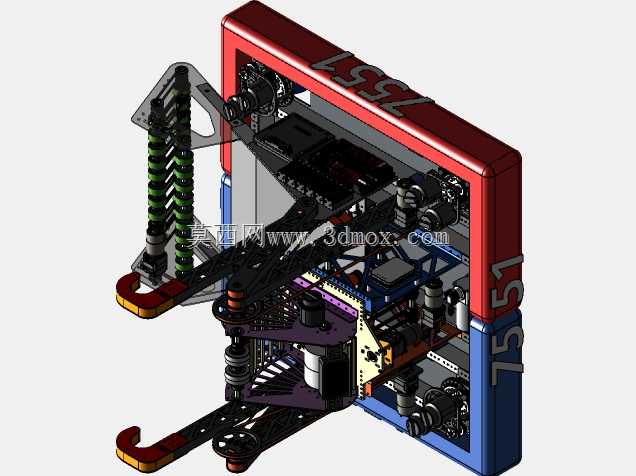

该结构面向青少年机器人竞技赛事场景设计，核心用于完成赛事规定的物料拾取、投射、场地对抗等竞技任务，整体结构围绕赛事规则的边界要求做了多轮适配调整。从结构布局来看，主体采用框式承载架构，外侧框架做了红蓝分色的防撞包覆设计，既满足赛事视觉识别要求，也能在对抗碰撞中吸收冲击能量，保护内部核心传动与电控组件。前端设置双组拾取执行端，采用带缓冲结构的勾取式设计，配合多段弹簧阻尼组件，可在接触场地物料时自适应调整接触角度，避免刚性碰撞导致的结构变形或物料弹出，拾取端的行程范围覆盖了赛事规则允许的最低拾取高度到最高投射预备高度，无需额外增设升降结构即可完成全高度区间的物料取放动作。内部动力布局采用分层排布方式，底层布置行走驱动组件与电源模块，中层布置传动换向结构与物料输送通道，上层布置投射执行机构与主控单元，各层之间采用铝型材连接件做可拆卸固定，既保证整体结构刚性，也方便赛事现场的快速检修与零件更换。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸严格卡合赛事规则的机器人起始位尺寸要求，所有突出部件均做了圆角处理，避免对抗过程中勾挂对方机器人结构或场地防护网。传动路径做了最短化优化，动力从驱动电机输出后，通过同步带轮直接传递到执行端，减少了中间传动环节的能量损耗，同时在各传动节点设置了张紧调节结构，可在赛事现场快速调整传动预紧力，避免长时间对抗后出现传动打滑问题。框架连接处采用了加强角件做应力分散处理，针对对抗中容易受到撞击的边角位置，额外增设了可拆卸的防撞垫块，垫块采用高韧性尼龙材质加工，撞击后可快速更换，无需拆解主体框架。电控组件的安装位预留了充足的走线空间，所有线束均设置了固定卡扣位，避免机器人高速移动过程中线束晃动干扰传动部件，同时各电控模块的安装位均做了绝缘隔离处理，防止金属结构短路影响设备运行。
