多莉抓捕作业机械臂结构设计

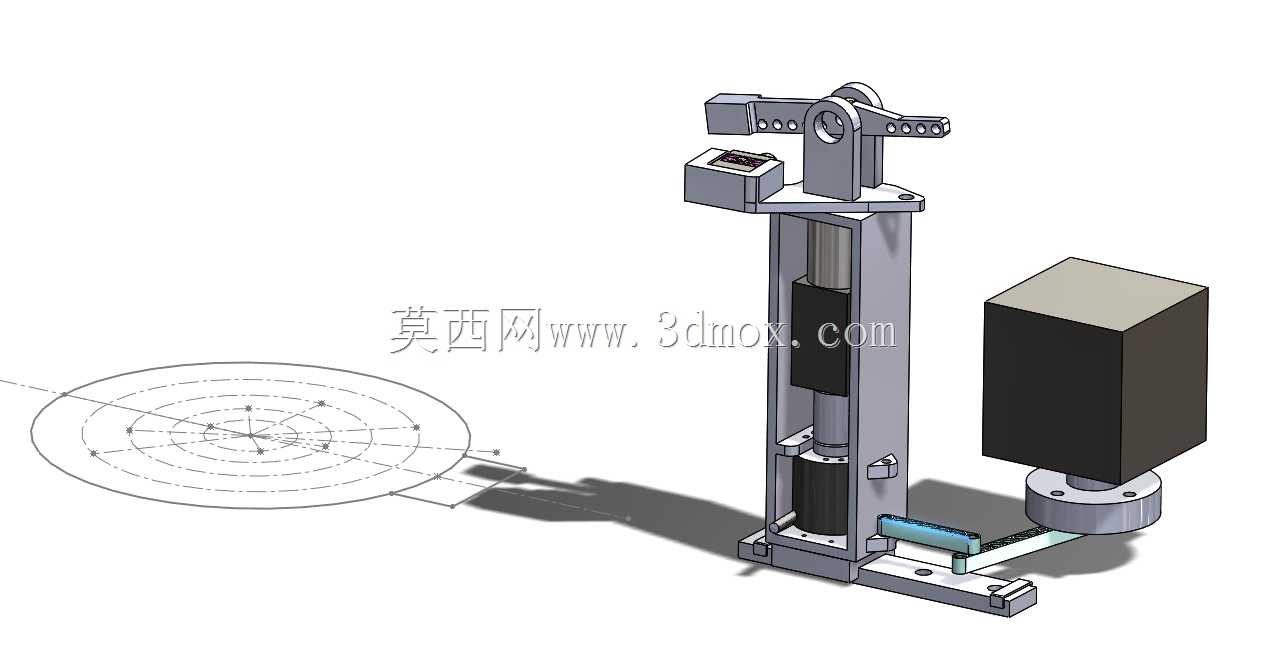

这款抓取作业机械臂的结构设计，核心围绕小范围定点抓取搬运的作业需求展开，适配教学演示、小型物料分拣、轻载作业实训等场景，整体采用立柱式布局，底座预留了标准安装孔位，可直接固定在工作台面或者配套的移动小车上，安装边界控制在直径四百毫米的圆形范围内，不会占用过多作业空间，立柱部分采用双段直线导轨配合丝杆传动的升降结构，升降行程可覆盖三百毫米的垂直区间，能够满足不同高度工位的物料取放需求，不会出现行程不足导致的作业盲区。回转部分集成在底座与立柱的连接位置，采用带限位的回转支撑结构，可实现水平方向一百八十度范围内的回转动作，限位结构的设置可以避免臂体过度回转拉扯配套的走线，也能防止作业过程中臂体碰撞周边设备，适配固定工位的往复作业需求，不需要额外设置防撞传感器就能满足基础的安全作业要求。末端执行部分采用夹爪式结构，夹爪的开合行程可根据抓取对象的尺寸进行调整，夹持力通过传动结构的阻尼设置控制在合适区间，既可以保证抓取过程中物料不会脱落，也不会因为夹持力过大损伤被抓取物件的表面。设计过程中充分考虑了3D打印加工的工艺特性，所有结构件的壁厚都控制在两毫米以上，相邻零件的装配间隙预留了0.2毫米的打印公差，不需要额外做后期的打磨修整就能完成装配，各个传动位置预留了标准轴承的安装位，可直接选用市面上通用的微型轴承装配，降低了加工和装配的成本。臂体的走线全部采用内藏式布局，从底座内部穿过立柱内腔直接连接到末端执行器，外部没有裸露的线缆，既可以避免作业过程中线缆被周边物件勾挂，也让整体外观更加整洁，底座侧面预留了控制模块的安装空间，可直接集成小型舵机控制板或者微型PLC，不需要额外设置独立的电控柜，进一步压缩了整体设备的占用空间。从实际作业的适配性来看，这款机械臂的额定负载控制在五百克以内，适合抓取小型轻质物件，比如教学演示用的模拟工件、小型生产线上的轻质塑料零件、实训场景下的模拟物料等，整体运动速度可通过传动参数调整，既可以满足演示场景下的慢动作展示需求，也能适配轻载生产场景下的节拍要求，结构上没有采用复杂的冗余自由度，所有运动轴都服务于定点抓取搬运的核心功能，后期维护只需要定期给导轨和传动丝杆加注润滑脂，检查夹爪的紧固螺丝是否松动即可，维护难度很低，没有复杂的液压或者气动元件，只需要供电就能完成全部作业动作，对使用场景的配套设施要求不高，普通的桌面工作台就能完成安装部署。
