双十字轴式万向传动连接结构

在各类需要变角度传递扭矩的机械传动场景中，双万向节结构是解决两轴存在空间夹角、安装偏移时动力传输问题的核心部件，常见于汽车底盘传动系统、工业输送机动力端、小型农机传动链路、机床进给机构的动力传递环节，能够在输入轴与输出轴存在轴线偏角、工作中出现相对位移的工况下，保持扭矩传递的连续性，避免刚性连接带来的轴系憋劲、轴承过载、键槽崩裂等故障。

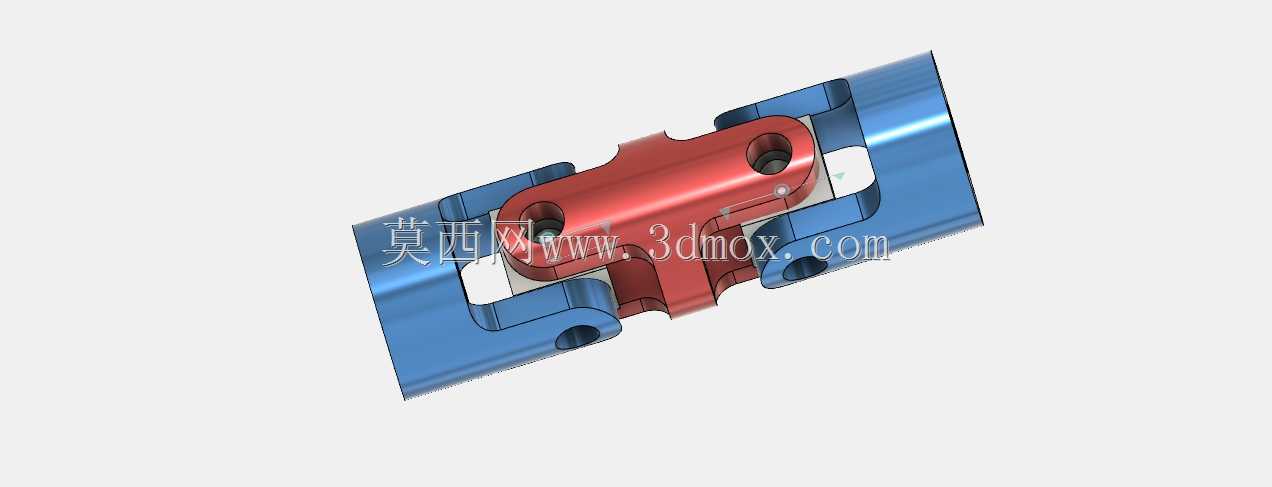

这套双万向节采用对称式十字轴铰接布局，两端的连接叉分别对应输入、输出轴的安装接口，中间通过十字轴与中间连接体形成两组铰接副，相比单万向节存在的瞬时转速波动缺陷，双节对称布置的结构可以抵消单节传动的不等速特性，保证输出端与输入端的转速同步，降低传动过程中的冲击与振动，适配需要平稳传动的中低转速动力传输场景。

设计过程中首先要明确安装边界的约束条件：两端连接叉的内孔尺寸需要匹配对应轴径，键槽规格符合通用传动件的配合公差，十字轴的轴颈直径需要根据额定传递扭矩做强度校核，保证在冲击载荷下轴颈不会出现剪切断裂，铰接位置的衬套预留润滑介质存储空间，减少长期转动的磨损量。中间连接体的长度需要根据两端轴的最大允许偏角计算，当两轴夹角达到设计上限时，连接叉与中间块不会出现运动干涉，同时保证铰接副的摆角在十字轴的允许活动范围内，避免出现卡滞。

外形结构上，连接叉采用开式叉口设计，十字轴装入后通过卡簧做轴向定位，装配时不需要复杂工装即可完成组件拼接，日常维护时可以快速拆卸检查铰接副的磨损情况。两端的安装面做了平面度处理，与轴端法兰或轴套配合时能够保证贴合紧密，减少传动过程中的端面跳动。整体结构没有冗余的外置部件，所有铰接位置都做了圆角过渡，避免应力集中导致的部件开裂，适配多粉尘、有轻微油污的工业作业环境，不需要额外做密封防护即可稳定运行。

在实际选型应用中，需要根据传动链路的额定扭矩、最高工作转速、两轴的最大工作偏角匹配对应尺寸的双万向节，安装时要保证两端万向节的叉口处于同一相位，才能真正实现等速传动，若相位装反，反而会加倍转速波动，带来额外的振动。这类结构不需要额外的张紧或调整机构，只要安装位的同轴度误差在设计允许范围内，即可长期免维护运行，非常适合安装空间受限、轴系对中难度较大的传动场景。
