自行车摩托车螺旋弹簧液压阻尼减震器

　　该结构件主要面向两轮代步与运动载具的后悬挂系统，在山地自行车、越野摩托车、小型电动代步车以及轻型全地形车的后轮摇臂与车架连接区域使用，承担路面冲击吸收、振动衰减和轮地贴附控制的作用。整车在颠簸路面行驶时，后轮通过摇臂将垂向冲击传递至减震器下端铰接点，上端则与车架立管或后三角安装座相连，金属螺旋弹簧先将瞬时冲击能量储存并缓慢释放，内部阻尼杆系再通过节流作用把往复振动能量转化为热能耗散，避免弹簧反复弹跳造成车轮抓地力下降。

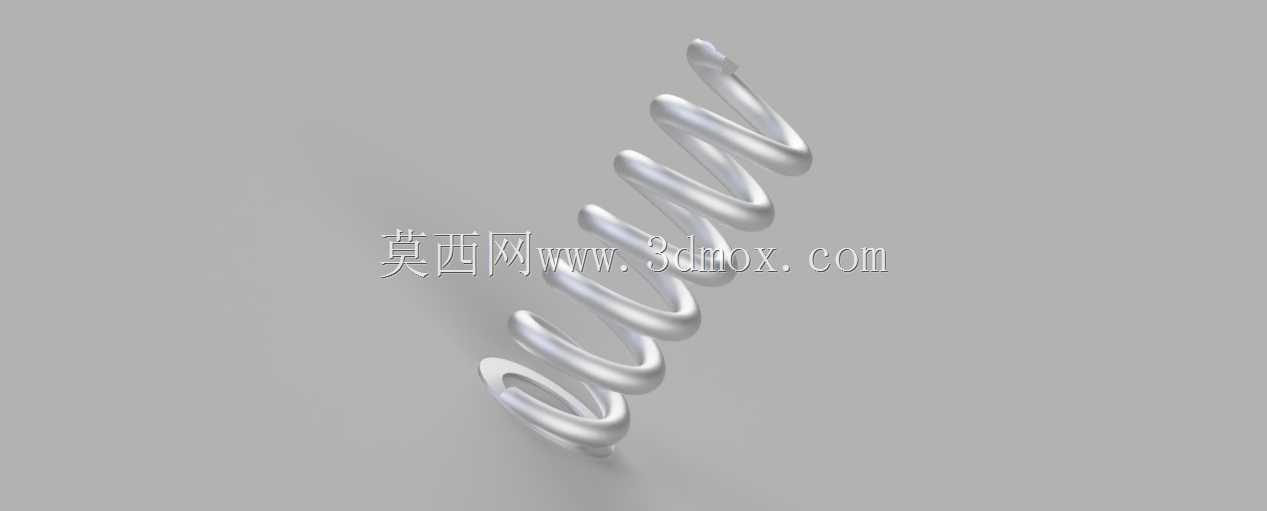

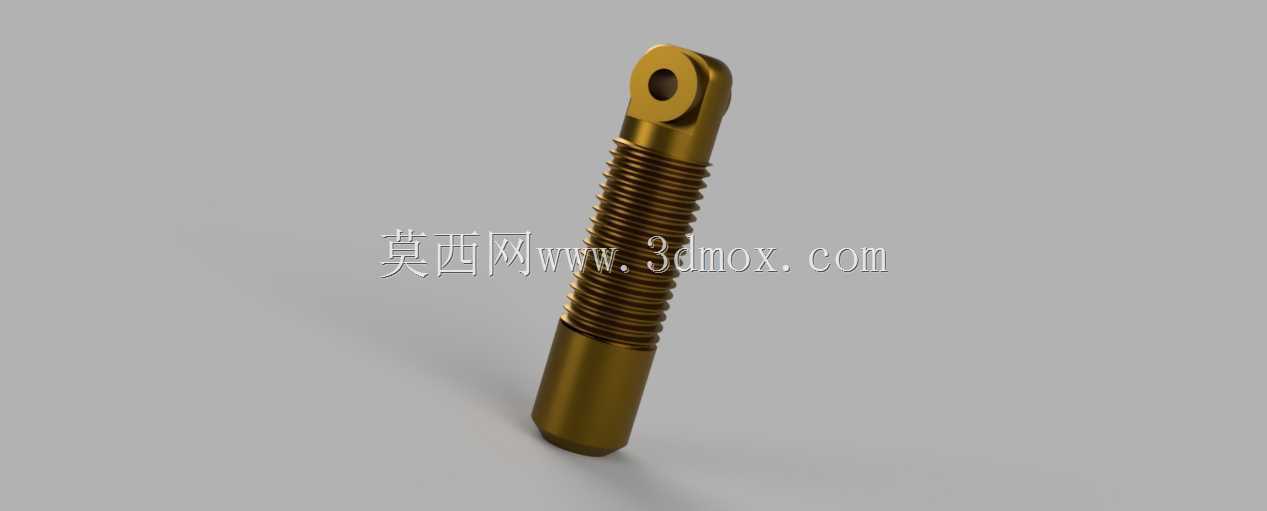

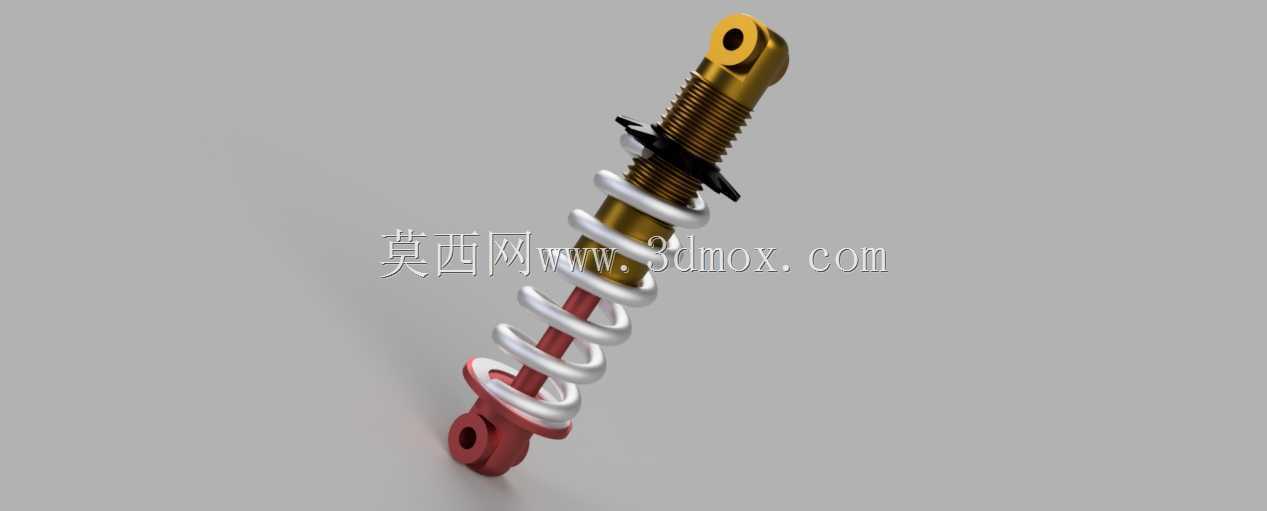

　　从结构布置看，外部采用大节距圆柱螺旋压缩弹簧，弹簧两端分别抵靠在上弹簧座和下弹簧座上；中部活塞杆区域设置带多圈调节齿的预紧螺母，旋转调节环可改变弹簧初始压缩量，从而适配不同整车整备质量与骑行载荷。阻尼筒主体沿弹簧轴线贯穿布置，上端为带通孔的鱼眼式铰接吊耳，下端为同轴铰接环，两处铰接孔均预留衬套压装空间，实际装车时可配合橡胶或聚氨酯衬套，补偿车架与摇臂之间的小幅摆动偏差，同时抑制金属铰接带来的敲击噪声。

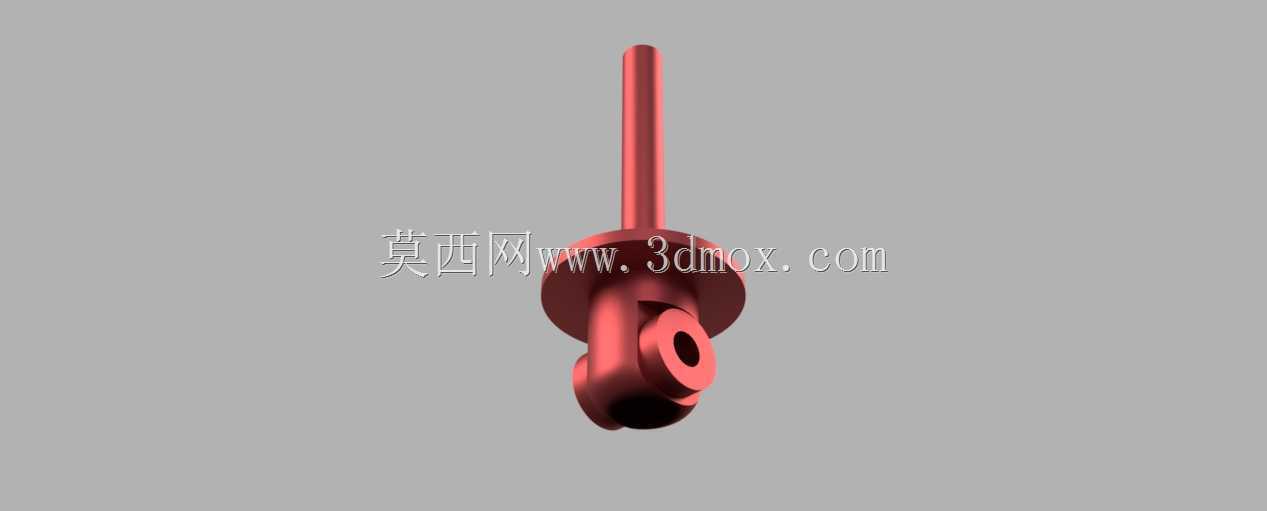

　　建模过程中需重点保证弹簧中径、阻尼筒外径与弹簧内径之间的径向间隙，避免压缩行程中弹簧内侧与筒壁发生摩擦刮擦；上端吊耳孔中心到下端铰接环孔中心的距离为核心安装边界尺寸，选型时需与整车悬挂几何中的减震器安装点距匹配，同时核对最大拉伸长度和极限压缩长度，防止悬挂触底或拉伸超限。弹簧座的台阶面需与弹簧端面贴合，调节螺母的梯形螺纹与阻尼筒外螺纹要保证同轴度，下端红色防护套区域可遮挡泥水侵入活塞杆密封部位，延长阻尼单元使用寿命。该类减震结构在整车开发中需配合悬挂杠杆比进行刚度与阻尼匹配，三维建模时完整保留铰接孔、螺纹调节段、弹簧圈数和限位结构，可直接用于悬挂运动干涉检查、安装空间校核以及后续工程出图。
