小型舵机微伺服执行机构结构设计

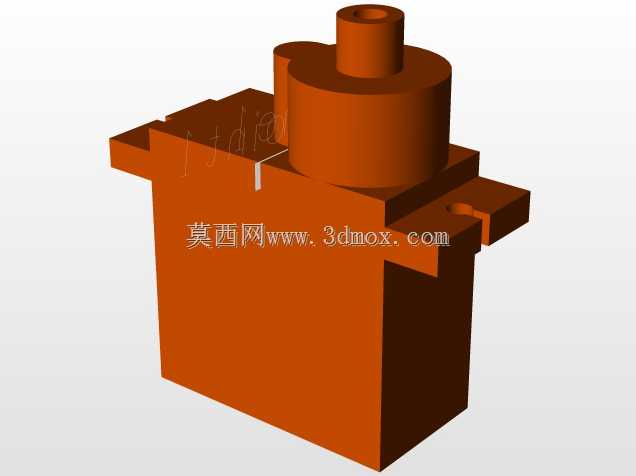

在桌面级小型机器人、航模舵面控制、小型自动化点位执行机构的设计选型中，这类微伺服是应用频次极高的执行元件，很多刚接触小型运动机构设计的工程师，往往会忽略安装边界与输出轴的配合公差，导致后期装配出现干涉、输出扭矩不足的问题。这个模型完整还原了微伺服的外部结构特征，主体采用方型基座加顶部圆柱输出端的经典布局，基座两侧延伸出带安装孔的固定耳，是这类微型舵机的标准安装结构，设计时需要注意固定耳的孔位间距与安装面的平面度要求，若安装面存在翘曲，锁紧螺丝后很容易导致内部齿轮组卡滞，直接影响输出精度与使用寿命。顶部的圆柱段是输出轴的防护壳体，中心的输出轴采用标准齿形配合结构，适配常规的舵机摇臂，建模时特意保留了输出轴与壳体之间的间隙特征，方便设计人员在做装配仿真时，准确判断摇臂转动过程中与周边结构的干涉边界。从结构设计的角度看，这类微伺服的内部集成了直流驱动电机、减速齿轮组、位置反馈电位器，外部壳体既要承担内部组件的定位支撑，还要满足安装固定的强度要求，所以基座部分的壁厚设计均匀，既保证了注塑成型的工艺性，也能在轻量化的前提下提供足够的结构刚性，避免安装锁紧时出现壳体开裂的问题。在实际应用场景中，这类微伺服常被用于小型仿生机器人的关节驱动、智能小车的转向控制、航模的舵面偏转调节，还有一些小型自动化设备的档位切换、风门调节等需要固定角度回转的工位，选型时除了关注输出扭矩、转动速度参数，安装尺寸的匹配是最容易出问题的环节，这个三维模型可以直接导入装配环境，提前验证安装空间、摇臂转动行程是否与周边结构冲突，不用等实物到手才发现干涉问题，能大幅缩短小型执行机构的设计迭代周期。模型的外形细节还原度较高，包括基座上的定位凸台、输出端的台阶特征都做了准确呈现，设计人员可以直接基于这个模型做安装支架的配套设计，不用反复测量实物尺寸，也能在方案评审阶段直观展示执行元件的布局效果，方便团队评估整体结构的合理性。
