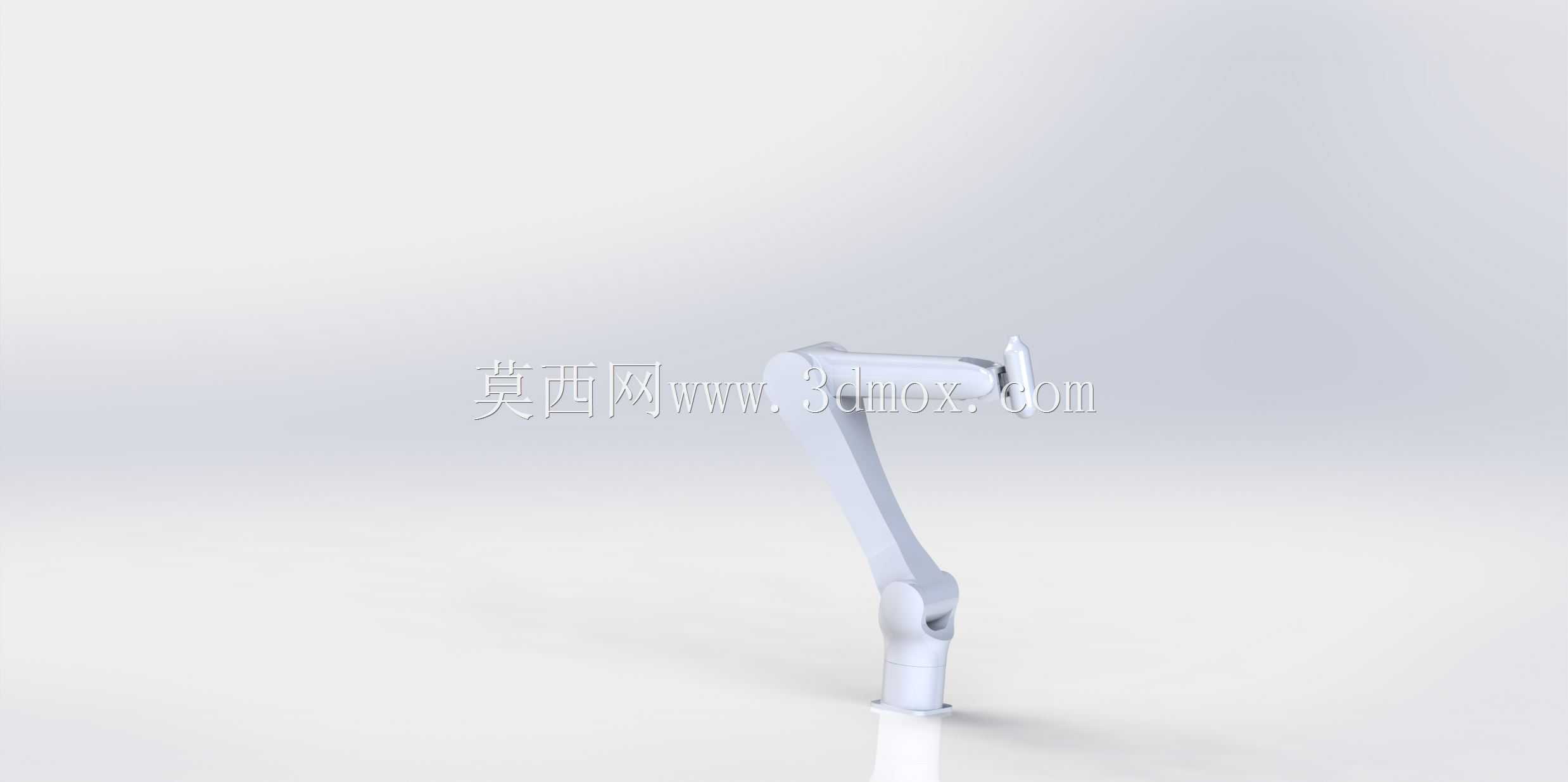

机器人调酒师用六自由度低成本机械臂

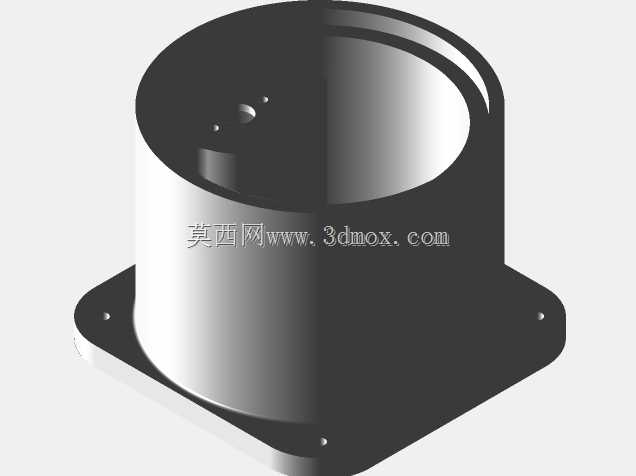

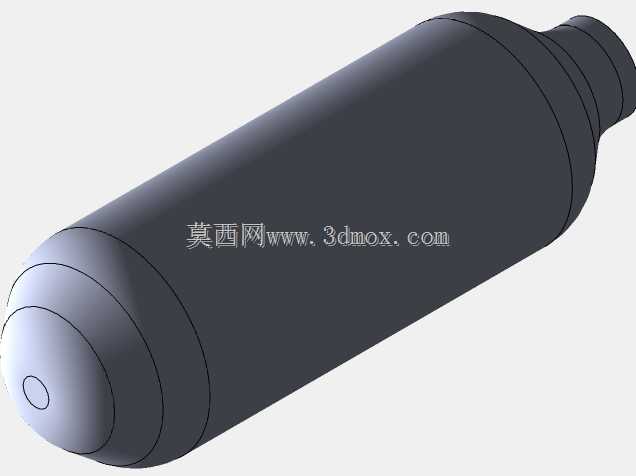

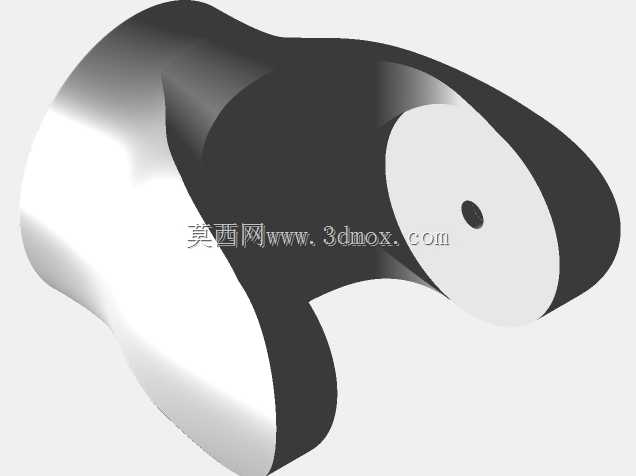

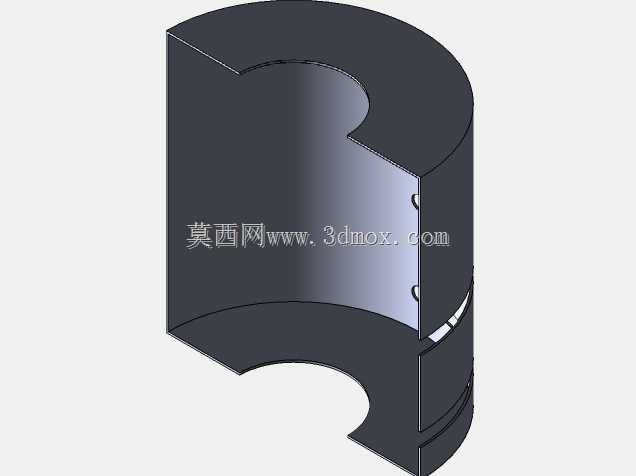

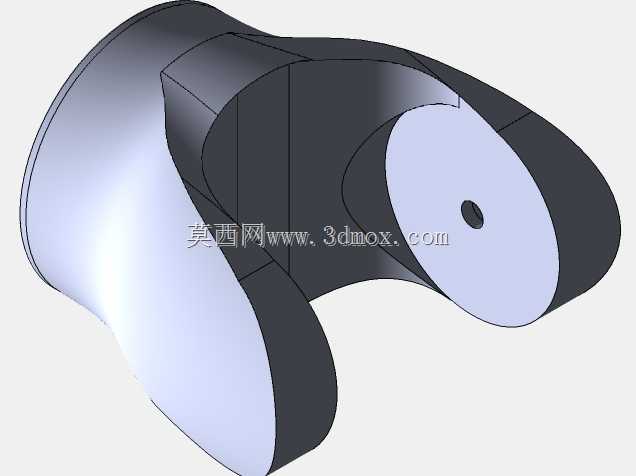

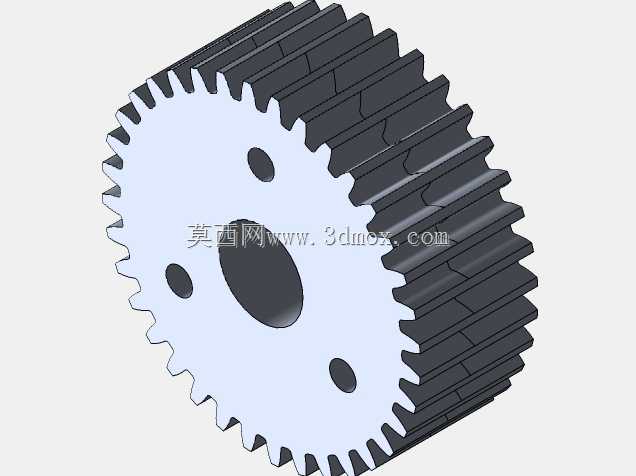

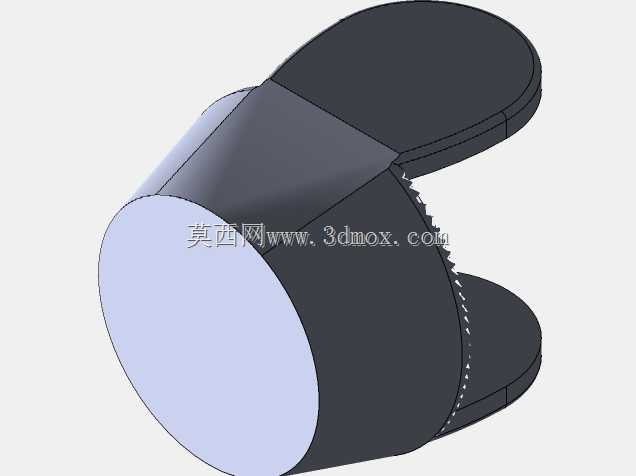

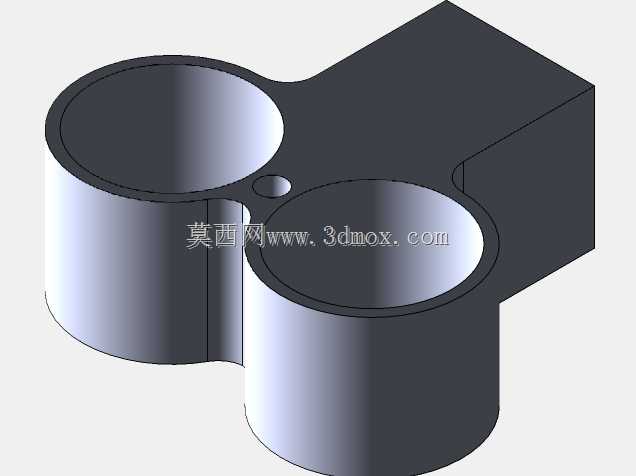

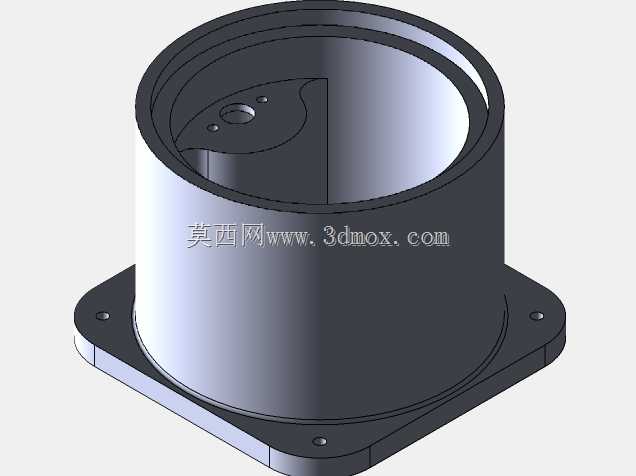

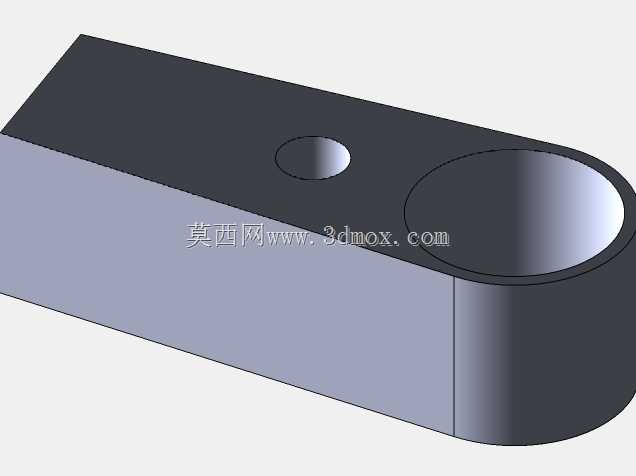

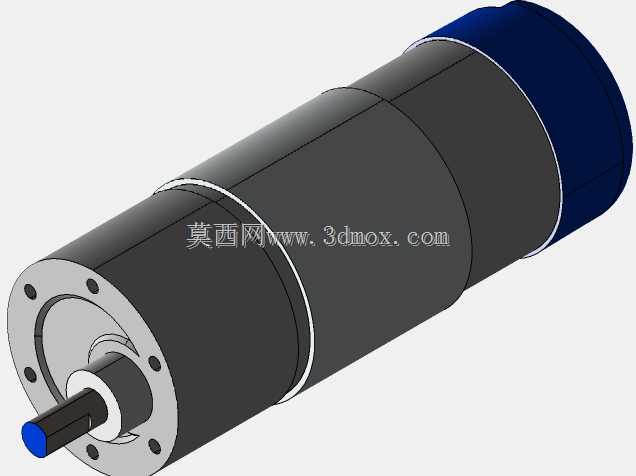

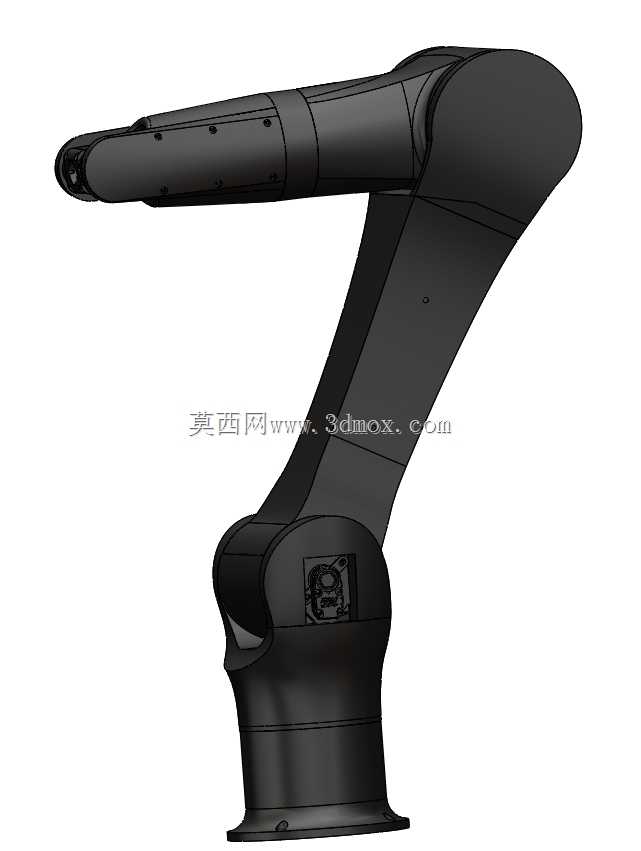

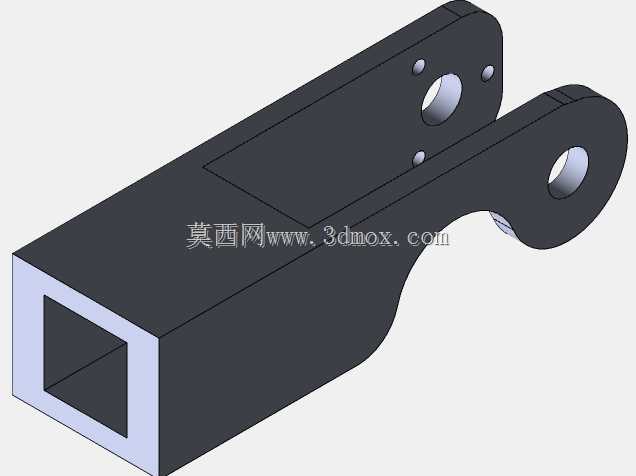

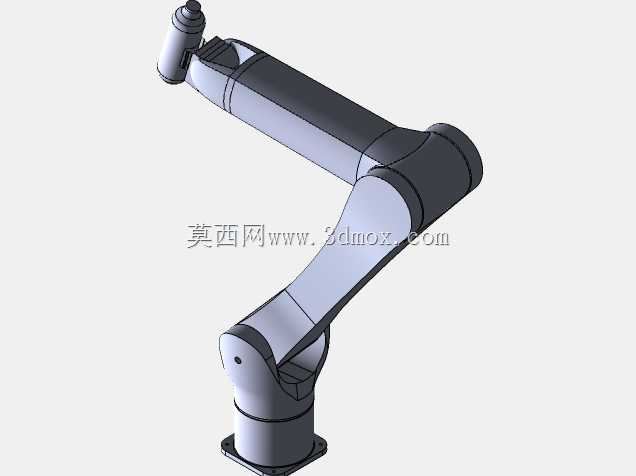

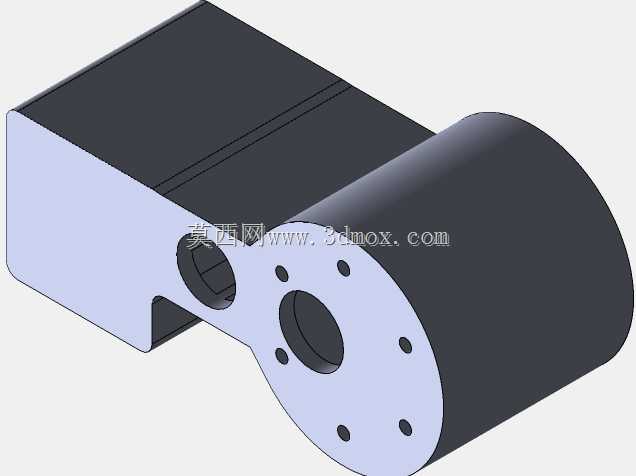

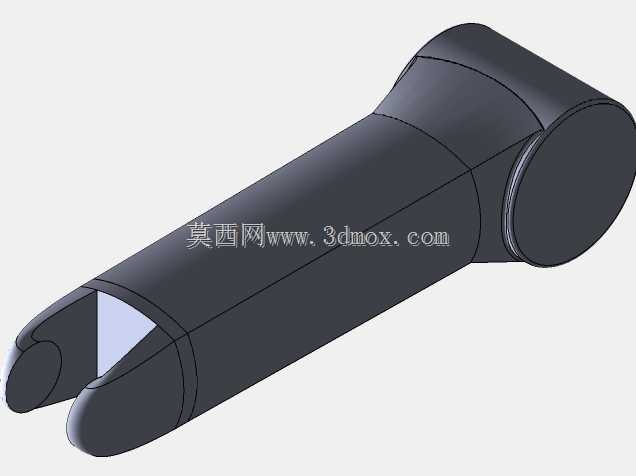

这款机械臂的开发初衷是适配桌面级机器人调酒师的作业需求，在商用调酒、饮品调配的场景中，替代人工完成摇酒、注液、杯具转移、配料添加等重复性动作，相比传统工业六轴机械臂，它的设计全程围绕低成本落地的核心目标展开，没有采用昂贵的铸造臂身与定制化关节模组，而是将结构拆分为可通过桌面级FDM3D打印制作的关节连接座、传动护罩、端盖类零件，以及标准规格的铝合金圆管作为臂身主体承力构件，在保证结构刚度满足桌面作业负载要求的前提下，大幅压缩了加工制作的成本与周期。从结构布局来看，这款机械臂采用经典的六自由度关节构型，从底座回转关节开始，依次布置肩俯仰关节、肘俯仰关节、腕部三个正交旋转关节，能够覆盖调酒作业台面上半径800mm范围内的半球形工作空间，底座安装孔位按照标准桌面设备的安装边界设计，可直接固定在厚度20-40mm的吧台台面上，不需要额外定制大型安装基座，整体安装后最高点距离安装面的高度不超过750mm，不会遮挡吧台后方的储酒架与操作视线，适配多数商用吧台的空间尺寸。关节部分的设计充分考虑了3D打印零件的工艺特性，所有打印件的壁厚均设置为3mm以上，传动配合位置预留了标准轴承的安装位，避免打印件直接承受转动摩擦，臂身采用的铝管与两端3D打印接头通过止口定位加顶丝锁紧的方式连接，既保证了臂段的同轴度，也方便后期维护时快速更换损坏的臂段零件。腕部末端设计了标准的快换接口，可根据调酒作业的不同需求，快速更换夹爪、液体注头、摇酒器固定座等不同末端执行件，满足取放杯具、注入基酒、添加辅料、摇晃混合等不同工序的作业要求。在运动性能设计上，各关节的转动范围经过反复校核，底座回转关节可实现±170度转动，肩肘关节的俯仰范围覆盖从台面取杯到高位摇酒的全部动作角度，腕部三个关节的组合运动能够保证末端执行件始终保持水平姿态，避免杯具内的液体洒出，整体重复定位精度控制在±1mm以内，完全满足调酒作业中杯具定位、液体加注的精度要求，不会出现注液洒漏、杯具抓取错位的问题。结构走线全部采用臂身内部隐藏式设计，所有关节的伺服电机线缆从铝管内腔与打印件的预留走线槽穿过，外部没有裸露的拖链与线缆，既避免了调酒过程中液体泼溅损坏线缆，也让整体外观更加简洁流畅，适配商用消费场景的视觉要求。
