取球定心机械执行机构结构设计

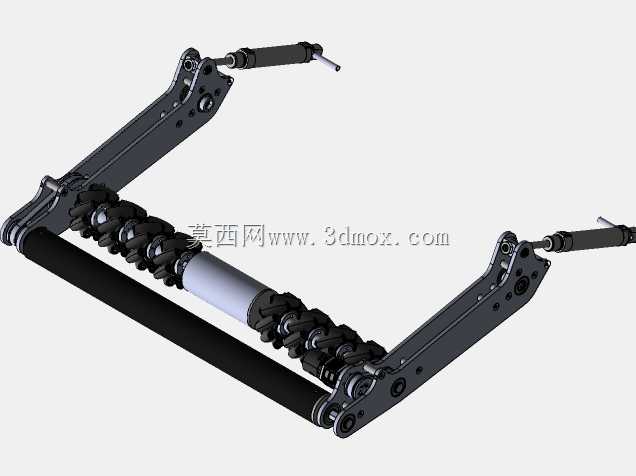

　　在球类工件的自动化分拣、精密装配以及检测工序中，工件的精准定心夹持是保障工序精度的核心环节，这套取球定心机构正是针对这类场景开发的专用执行构件，可直接集成到自动化生产线的末端执行端，替代传统的三爪卡盘、V型块定位结构，解决球面工件夹持时易偏移、定心精度不足、夹伤工件表面的常见问题。从结构布局来看，整套机构采用对称式双摆臂配合中部螺旋传动的架构，两侧的摆臂通过多组铰接销轴与中部基座连接，铰接位置均配置了自润滑衬套，能够在长期往复摆动过程中降低磨损量，保证摆臂开合的同轴度，避免长期运行后出现摆臂偏斜导致的定心误差。中部的传动组件采用多头螺旋槽配合滑动销的结构，当驱动端输入直线或者旋转动力时，螺旋槽会带动两侧的滑动销同步反向运动，

　　进而拉动两侧摆臂绕铰接点同步开合，这种传动方式能够保证两侧摆臂的开合角度完全一致，从机械结构本身保障定心精度，不需要额外增加同步控制程序，降低了配套电控系统的复杂度。摆臂的夹持端设计有与球面曲率适配的弧形接触面，接触位置预留了软质垫层的安装槽，实际使用时可以根据被夹持球体的材质选配橡胶、聚氨酯或者尼龙垫层，既能够增大接触摩擦力防止夹持过程中工件打滑，也能避免硬质金属接触面刮伤工件表面，尤其适合精密轴承钢球、陶瓷球、玻璃球这类对表面质量要求较高的工件取放作业。机构的动力输入端预留了标准的连接件接口，可以直接与电动推杆、微型气缸或者伺服旋转电机的输出端连接，不需要额外加工过渡连接件，

　　安装时只需要固定中部基座的四个安装孔位即可完成整机固定，安装孔位采用对称式布局，能够适配水平、垂直甚至倾斜方向的安装需求，可集成到不同布局的生产设备中。从安装边界来看，整套机构在完全收拢状态下的横向占用空间较小，完全张开时的摆臂摆角经过精准计算，能够覆盖一定直径范围内的球面工件夹持，不需要更换夹爪就可以适配多规格工件的生产需求，减少了生产线换型时的构件调整工作量。在实际工况适配方面，这套机构的所有铰接位置都设计了防尘密封结构，能够在多粉尘的车间环境下长期稳定运行，避免粉尘进入铰接缝隙导致的卡滞问题，传动螺旋副的位置预留了润滑脂注油孔，日常维护时只需要定期注入润滑脂就可以保证传动顺畅，维护难度极低。不同于常规的夹持机构，

　　这套结构的定心动作与夹持动作同步完成，当摆臂收拢接触到球面工件时，两侧摆臂的对称作用力会自动将工件推到机构的中心轴线上，不需要额外的对中调整步骤，单次取放动作的响应速度更快，能够适配高速自动化生产线的节拍要求，在轴承装配线、球类工件检测分选设备、体育用品生产线上都能直接适配使用。结构设计过程中对所有受力位置都做了应力校核，摆臂采用高强度合金钢材加工，在保证结构强度的前提下做了轻量化的镂空处理，降低了机构自身的重量，减少驱动端的动力负载，同时也降低了机构往复运动时的惯性冲击，提升运行稳定性。
