NEMA23适配10:1减速比行星齿轮箱

这款行星齿轮箱针对NEMA23规格步进、伺服电机做安装适配，输入轴径匹配6.35mm标准输出轴，10:1的减速比可在不损失过多传动刚性的前提下，将电机输出转速降至适配区间，同时放大输出扭矩，满足中小负载精密传动场景的使用需求。从实际应用场景来看，这类齿轮箱常被用在小型自动化设备的进给轴、3D打印设备的传动模组、桌面级数控雕刻机的动力传输、小型包装设备的分度机构上，这类场景普遍对传动背隙有一定要求，同时需要紧凑的安装空间，行星结构的齿轮箱刚好能在同减速比、同扭矩等级下做到比普通圆柱齿轮减速器更小的体积。

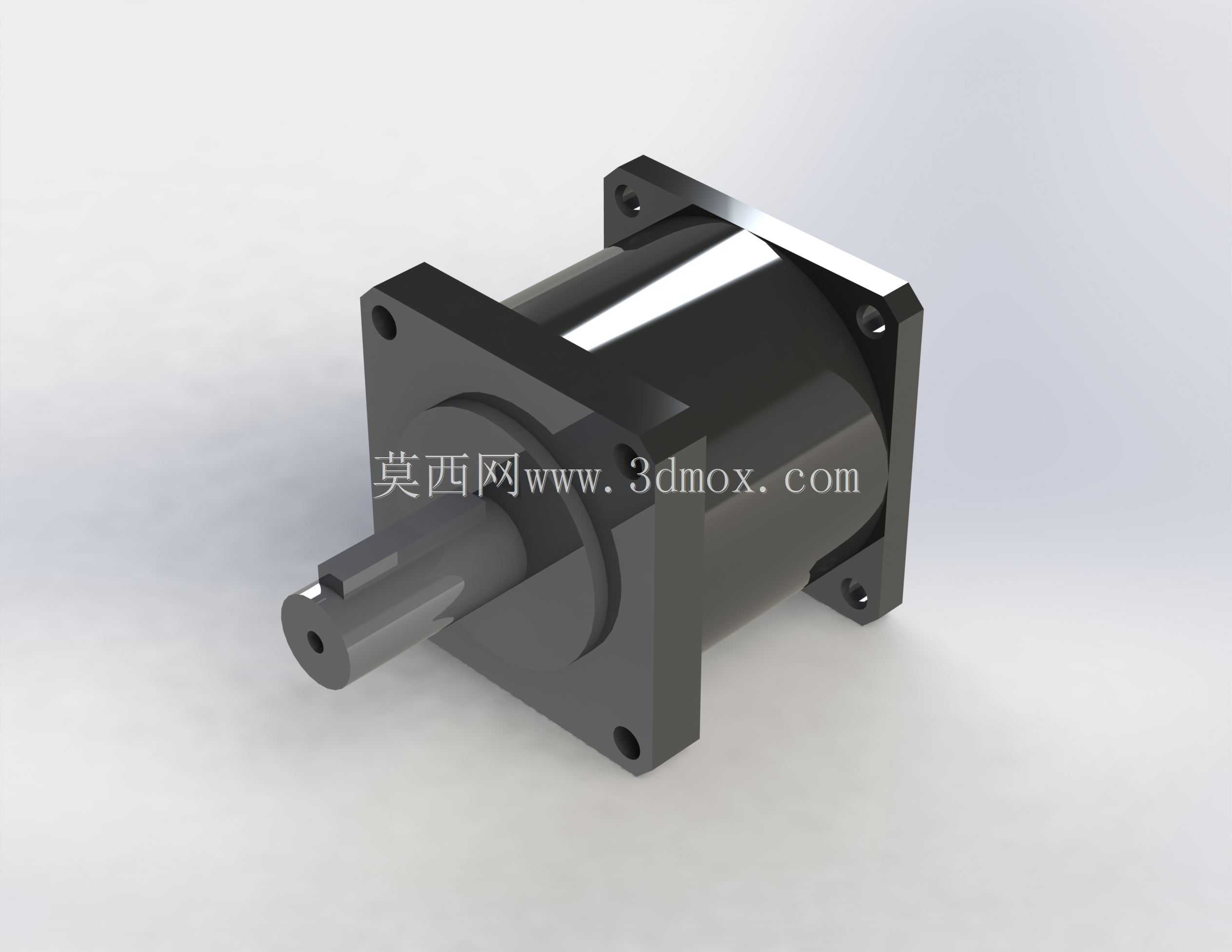

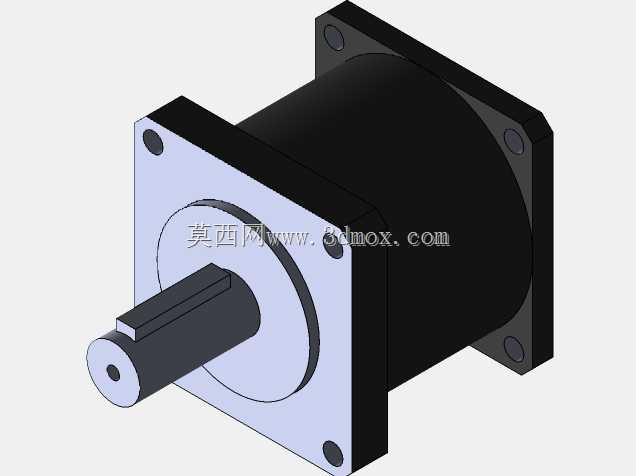

设计层面采用方形法兰安装结构，四个安装孔位完全匹配NEMA23电机的安装孔距，输入端直接与电机输出轴对接，无需额外做转接法兰，降低装配时的同轴度调整难度。输出端采用单轴伸结构，轴端做了平面铣削处理，方便同步轮、联轴器、齿轮等传动件的锁紧固定，避免传动过程中出现打滑。内部采用行星轮系结构，太阳轮直接与输入轴连接，三个行星轮均匀分布在太阳轮周围，通过内齿圈与行星架的配合传递扭矩，这种结构的受力更均匀，传动过程中的振动更小，相比普通定轴齿轮减速器，同等体积下能承受更大的负载。

安装边界上，方形法兰的外轮廓尺寸适配NEMA23电机的57mm安装面尺寸，轴向总长度控制在紧凑区间，不会给设备整体布局带来过多空间占用，安装时只需将输入端止口与电机端止口配合，锁紧四个安装螺栓即可完成初步装配，后续只需调整输出轴与负载端的同轴度，就能保证传动平稳性。实际选型时需要注意，这类齿轮箱的额定输出扭矩要匹配负载端的最大工作扭矩，避免长期过载运行导致齿轮磨损，同时要注意输入转速不能超过齿轮箱的额定输入转速，否则会加剧内部齿轮、轴承的发热，缩短使用寿命。日常使用中，这类精密齿轮箱通常采用润滑脂终身润滑，无需定期更换润滑油，维护成本较低，适合在洁净度要求较高的车间环境内使用，不会出现润滑油渗漏污染工件的问题。
