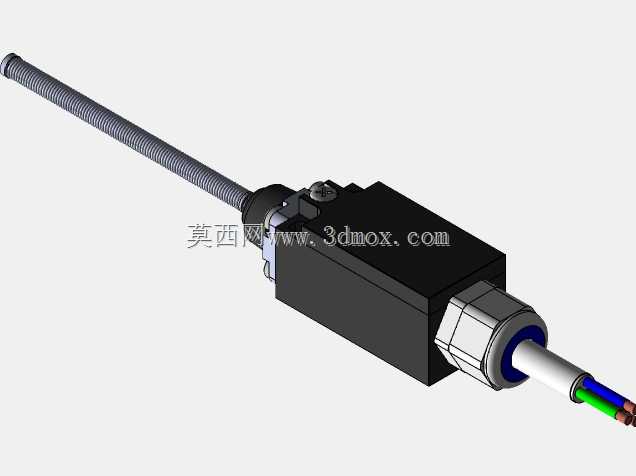

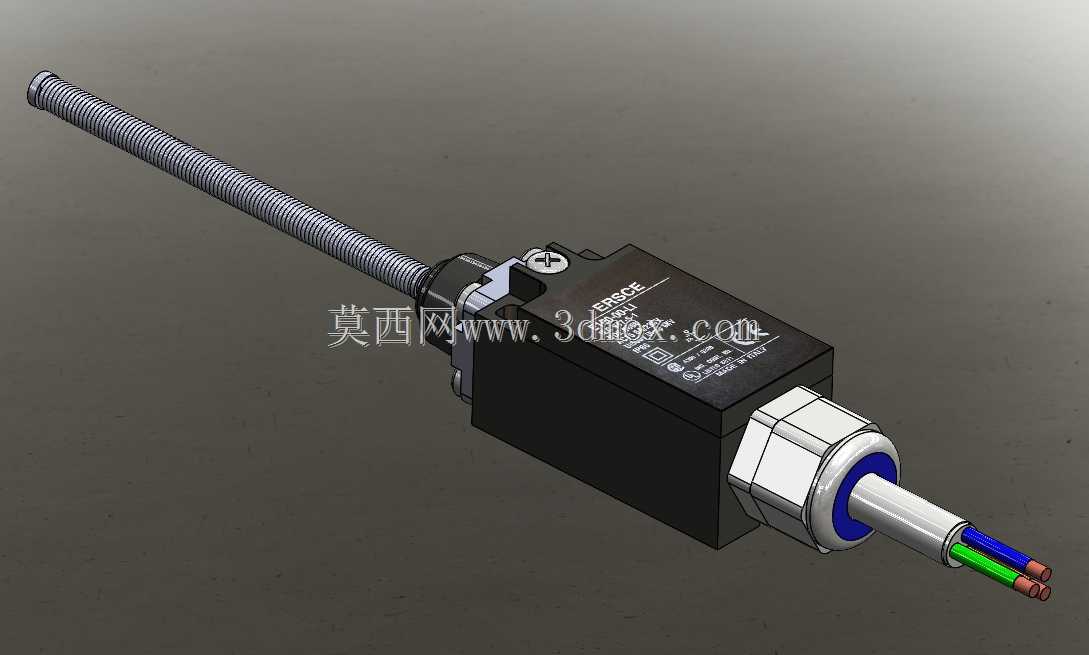

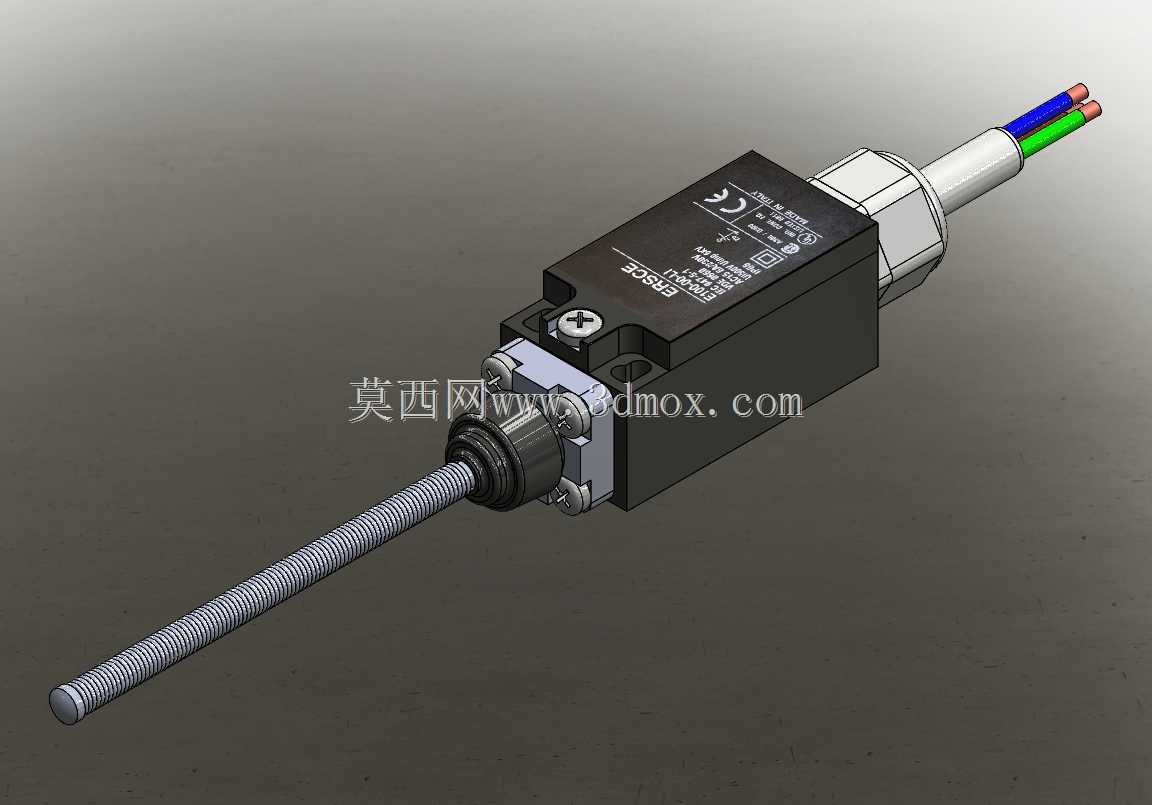

弹簧触须式E100型限位开关三维结构

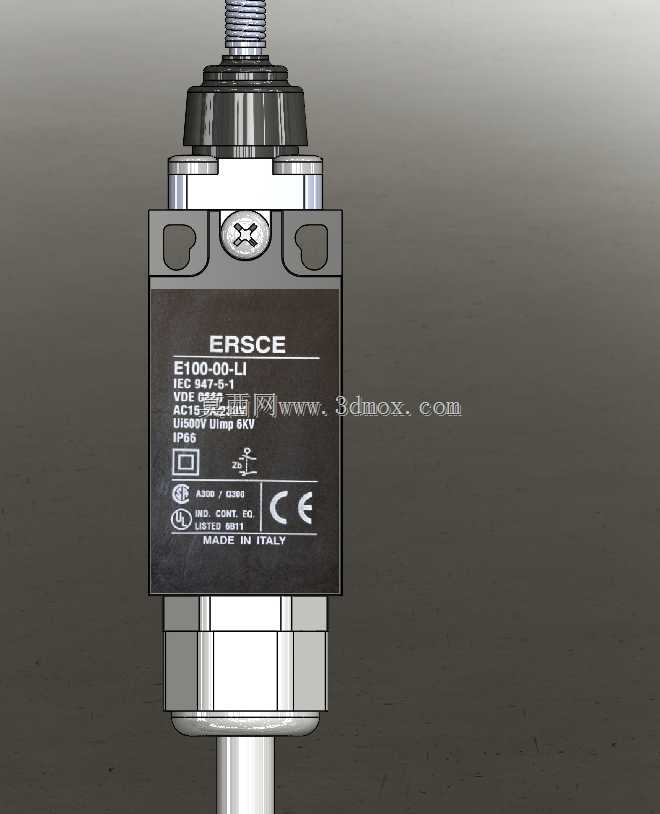

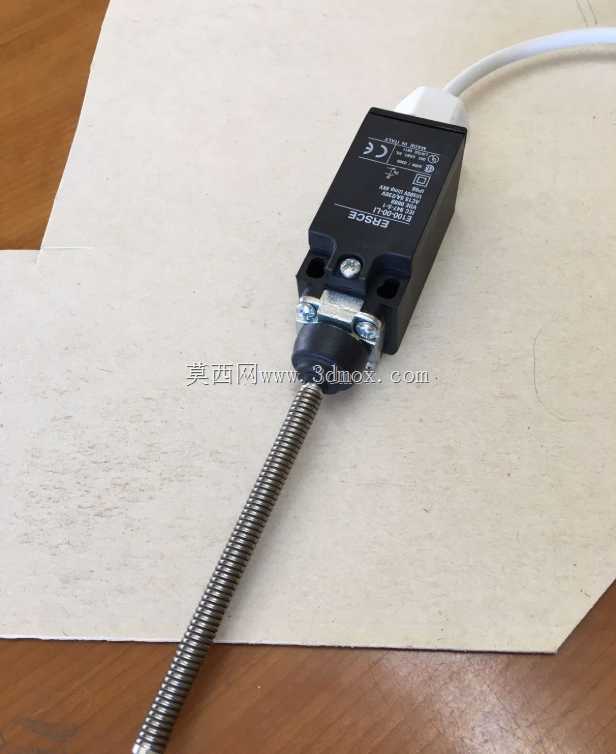

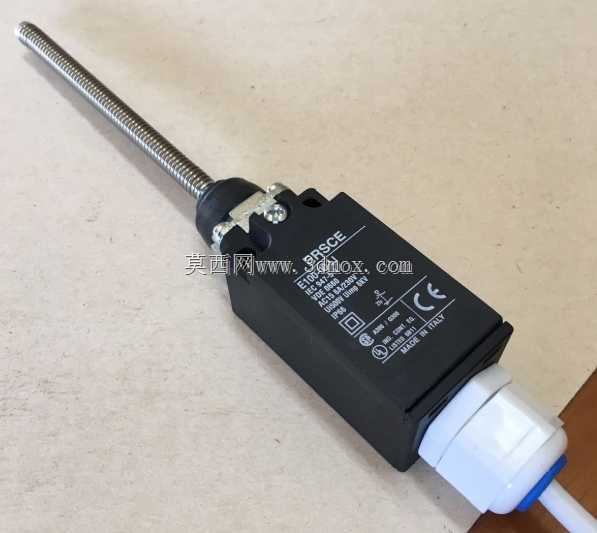

这款弹簧触须式限位检测元件，常被布置在自动化生产线的物料输送工位、非标设备的运动行程端点、小型专机的动作干涉防护区域，依靠前端伸出的柔性弹簧杆感知接触外力，当运动部件触碰弹簧杆使其偏转至触发角度时，内部触点快速完成通断切换，输出电信号给设备控制系统，实现行程限位、位置到位检测、异物闯入防护的功能，相比刚性撞块式限位开关，柔性弹簧触须可承受多角度的触碰输入，不会因为硬撞击造成开关本体或运动部件的磕碰损伤，适合检测位置存在小范围偏差、触碰方向不固定的应用场景。建模过程完全参照实物的装配关系还原，主体外壳采用阻燃工程塑料材质的方块式结构，侧面预留两个沉头安装孔，安装时可直接通过M4螺丝固定在设备的安装基板上，安装孔的中心距、沉孔深度都严格匹配实物尺寸，确保虚拟装配时不会出现干涉问题；前端的弹簧触须采用等节距圆柱螺旋弹簧结构，弹簧根部与本体的连接部位做了密封防护结构，可适配有少量切削液、粉尘飞溅的车间工况，尾部的出线端采用金属螺纹接头锁紧线缆，线缆内部包含三根不同色标的芯线，分别对应公共端、常开触点、常闭触点的接线需求，建模时还原了接头的螺纹规格、线缆的出线角度，方便设计人员直接在装配体中完成布线走向的规划。开关本体的外形尺寸控制在紧凑型范围内，不会占用过多安装空间，本体表面的标识字符、接线标识都按照实物的印刷位置做了还原，方便装配调试人员快速识别触点定义；内部的触发机构采用摆杆驱动触点的结构，建模时预留了弹簧杆的摆动角度范围，可模拟实际触发时的动作行程，在做设备运动仿真时，可直接设置触碰触发的逻辑，验证设备的行程保护逻辑是否合理。在做设备选型匹配时，这类柔性触须限位开关适合用在物料分拣线的货品到位检测、小型机械手的运动边界防护、输送线的堆料检测工位，相比光电类传感器，它不受粉尘、光线干扰的影响，在工况相对复杂的车间环境里可靠性更高，建模时还原的安装边界尺寸，可直接用于设备安装板的开孔定位、周边部件的间隙校核，避免实际装配时出现开关与周边结构件干涉、触须摆动范围被遮挡的问题。
